বাণিজ্যিক এবং সৌর অ্যাপ্লিকেশনের জন্য 20-50kW অল-ইন-ওয়ান ব্যাটারি এনার্জি স্টোরেজ সিস্টেম

তিনটি ক্রয় তালিকার পরিবর্তে একটি মন্ত্রিসভা

একটি সৌর-প্লাস-স্টোরেজ প্রকল্পের অর্থ সাধারণত তিনটি বিক্রেতা: একটি পিভি ইনভার্টার, একটি ব্যাটারি র্যাক এবং একটি নিয়ামক যা উভয়ের সাথে কথা বলে৷ প্রতিটিরই নিজস্ব ওয়ারেন্টি, নিজস্ব কমিশনিং ইঞ্জিনিয়ার এবং সিস্টেমটি কম পারফর্ম করলে নিজস্ব ব্লেম গেম রয়েছে। বাণিজ্যিক এবং সৌর অ্যাপ্লিকেশনের জন্য এই 20-50kW অল-ইন-ওয়ান ব্যাটারি এনার্জি স্টোরেজ সিস্টেম তিনটিই একক ডেলিভারিতে ভেঙে পড়ে।

বৈদ্যুতিন সংকেতের মেরু বদল স্টেজ আপনার ছাদের অ্যারে থেকে 26kW পর্যন্ত DC গ্রহণ করে (30kW মডেলে 39kW, 50kW মডেলে 65kW) 2/4 MPPT ট্র্যাকার জুড়ে, তাই আলাদা হাইব্রিড ইনভার্টার বা অতিরিক্ত স্ট্রিং বক্স ছাড়াই সোলার থেকে ব্যাটারি চার্জ হয়।

ভিতরে রয়েছে একটি 51.2kWh LFP ব্যাটারি যা পাঁচটি 10.24kWh প্যাক থেকে তৈরি করা হয়েছে, এছাড়াও স্থানীয় নিয়ন্ত্রণ লজিক যা একই স্ক্রীন থেকে স্ব-ব্যবহার, সময়-ব্যবহারের স্থানান্তর এবং গ্রিড ব্যাকআপ চালায়। এমন একটি সাইটের জন্য যেটি কেবল সৌর-স্ব-ব্যবহার প্লাস আউটেজ কভার চায়, এটি অর্ডার থেকে রপ্তানি করার সবচেয়ে ছোট পথ।

সোলার ইনপুট রেটিং কেন গুরুত্বপূর্ণ

20kW মডেলে 26kW সর্বোচ্চ PV ইনপুট অ্যারেকে বৈদ্যুতিন সংকেতের মেরু বদল রেটিং অতিক্রম করতে দেয়; এমপিপিটি দিনের ফলন কাটানোর পরিবর্তে উদ্বৃত্ত আটকে দেয়।

2/4 এমপিপিটি উপায়: স্ট্যান্ডার্ড হিসাবে দুটি ট্র্যাকার, চারটি যেখানে আপনার ছাদ বিভিন্ন অজিমুথের মুখোমুখি — একটি ছায়াযুক্ত পাশ অন্যটিকে আটকায় না।

রেটেড গ্রিড ভোল্টেজ হল 50/60Hz ±5Hz সহনশীলতা সহ 380V AC, তাই একই ক্যাবিনেট কারখানার বৈকল্পিক ছাড়াই 50Hz এবং 60Hz বাজারে পরিবেশন করে।

97% সর্বাধিক দক্ষতা এবং 90% ডিসচার্জের গভীরতায়, প্রতিটি সৌর কিলোওয়াট-ঘণ্টার বেশি রূপান্তরে হারিয়ে যাওয়ার পরিবর্তে লোডে পৌঁছে।

CAN/RS485/WiFi-এর মাধ্যমে যোগাযোগ একটি পৃথক গেটওয়ে না কিনে স্থানীয় পর্যবেক্ষণ, ইনভার্টার হ্যান্ডশেক এবং রিমোট রিডআউট কভার করে।

এসি বটম এন্ট্রি, থ্রি-ফেজ ফোর-ওয়্যার (3L+N+PE), প্লিন্থের ভিতরে তারের রাউটিং রাখে এবং মূল সুইচবোর্ডে রান সংক্ষিপ্ত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

যেখানে একটি 20-50kW ক্যাবিনেট তার রাখা উপার্জন করে

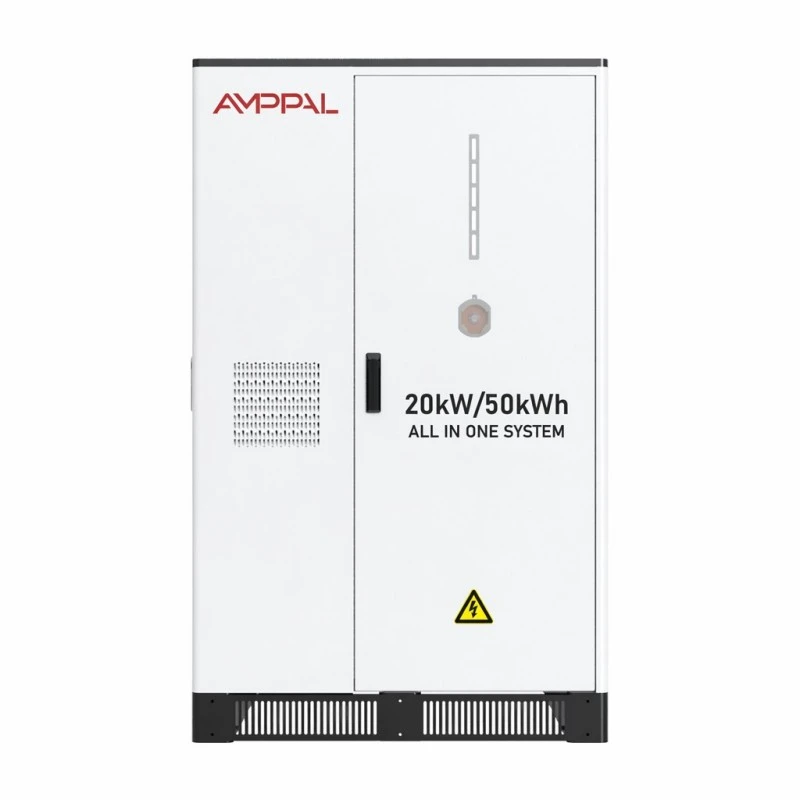

ছাদে সৌর এবং বিকেলে উৎপাদনের শীর্ষস্থান সহ ছোট কারখানা: 20kW/51.2kWh মডেলটি প্রায় আড়াই ঘন্টার জন্য 20kW চাহিদা স্পাইক কভার করে।

হোটেল এবং গেস্টহাউসগুলি ব্যবহারের সময়-কালের শুল্কের বিপরীতে শীতাতপনিয়ন্ত্রণ চালাচ্ছে: রাতারাতি চার্জ, শীতল জানালা দিয়ে স্রাব।

বিরতিহীন গ্রিড গুণমান সহ কৃষি প্রক্রিয়াকরণ সাইটগুলি - বাইরের ইএমএস সফ্টওয়্যার ছাড়াই স্থানীয় নিয়ন্ত্রণে ভোল্টেজ ডিপের মাধ্যমে ক্যাবিনেট রাইড করে।

খুচরা চেইন এবং ওয়ার্কশপগুলি যে জায়গাগুলি ইজারা দেয়: একটি ক্যাবিনেটের জন্য কোনও ডেডিকেটেড ব্যাটারি রুম প্রয়োজন হয় না, কেবল একটি ফ্ল্যাট কংক্রিট প্যাড এবং তারের অ্যাক্সেসের প্রয়োজন হয়৷

পরিমিত চার্জ লোড সহ EV forecourts: ট্রান্সফরমার আপগ্রেড না করে একটি দুর্বল গ্রিড সংযোগ বন্ধ 2-4 ধীর গতির চার্জার বাফার।

কীভাবে হাইব্রিড টপোলজি একদিন চলে

সকালে MPPT ট্র্যাকারগুলি প্রথমে বিল্ডিং লোডে সোলার ফিড করে। আপনার ট্যারিফ প্ল্যানের উপর নির্ভর করে সাধারণত 90-100% প্রোগ্রাম করা SOC সিলিং-এ না পৌঁছানো পর্যন্ত উদ্বৃত্ত ব্যাটারিতে চলে যায়।

যখন লোড সোলার প্লাস ব্যাটারি অতিক্রম করে তখন গ্রিডটি ভারসাম্যকে নির্বিঘ্নে কভার করে — একটি রূপান্তর পর্যায়, দুটি বাক্স একটি বাসের উপর আলোচনা করে না।

পিক ট্যারিফ আওয়ারে রাতে ব্যাটারি ডিসচার্জ হয় এবং EMS গ্রিড ব্যাকআপের জন্য একটি ফ্লোর SOC সংরক্ষণ করে। যেহেতু স্থানীয় নিয়ামক সময়সূচী ধারণ করে, একটি হারিয়ে যাওয়া ইন্টারনেট সংযোগ স্থানান্তরিত যুক্তিকে থামায় না - এটি কেবল দূরবর্তী ড্যাশবোর্ডকে থামায়।

সেফটি ফাইলে যা আছে

অগ্নি সুরক্ষা হল PACK স্তরে অ্যারোসল এবং ক্যাবিনেট স্তরে আবার অ্যারোসল — দুটি স্বতন্ত্র পর্যায় যার লক্ষ্য দুটি ভিন্ন স্থানে একটি তাপীয় ঘটনা শুরু হতে পারে।

LFP 3.2V/100Ah সেলগুলি প্যাক স্তরে CE এবং RoHS বহন করে এবং কাস্টমস এবং বীমার জন্য UN38.3 এবং MSDS ডকুমেন্টেশন সহ সম্পূর্ণ সরঞ্জাম জাহাজ।

বুদ্ধিমান বায়ু শীতল একটি সংকীর্ণ তাপমাত্রা ব্যান্ডের মধ্যে পাঁচটি প্যাক রাখে; ফ্যানের বক্ররেখা সারাদিন পূর্ণ গতিতে চলার পরিবর্তে কোষের তাপমাত্রা অনুসরণ করে।

IP54 ঘের বাইরের ছাউনি অবস্থান এবং আচ্ছাদিত উদ্ভিদ ঘর স্যুট; বৈদ্যুতিক উপসাগরটি ক্যাবিনেটের ভিতরে ব্যাটারি উপসাগর থেকে পৃথক করা হয়।

সাইকেল লাইফ 6000 বার 0.5C এবং 25°C তাপমাত্রায় ন্যূনতম 80% শক্তি ধরে রাখার সাথে বলা হয়েছে — থ্রেশহোল্ডে পৌঁছানোর প্রায় বিশ বছর আগে কর্ম দিবসে একটি পূর্ণ চক্র।

পরিবেষ্টিত উইন্ডো 0°C থেকে +50°C এর সাথে 0-95% RH আর্দ্রতা এবং 2000m উচ্চতা (উপরে নির্ধারিত); সবচেয়ে গরম না করা উদ্ভিদ কক্ষ এটির ভিতরে বসে।

কিভাবে Yueqing-এ 850kg কেবিনেট তৈরি করা হয়

1. সেল ইনটেক — ইনকামিং LFP সেলগুলি প্যাক অ্যাসেম্বলি শুরু হওয়ার আগে ক্ষমতা এবং অভ্যন্তরীণ প্রতিরোধের জন্য ব্যাচ-নমুনা নেওয়া হয়।

2. প্যাক অ্যাসেম্বলি — 102.4V/10.24kWh প্যাকগুলি ঢালাই, তারযুক্ত এবং প্যাক BMS লাগানোর সাথে ইনসুলেশন-পরীক্ষিত।

3. ক্যাবিনেট ফ্যাব্রিকেশন — ইস্পাত শীটটি CNC-কাট, বাঁকানো এবং ঢালাই করা হয়, তারপরে চার্জিং পণ্যগুলির জন্য ব্যবহৃত একই লাইনে প্রি-ট্রিটেড এবং পাউডার-কোটেড।

4. ইনভার্টার ইন্টিগ্রেশন — PV স্টেজ, ব্যাটারি ডিসি স্টেজ এবং এসি টার্মিনালগুলিকে একটি বাসে স্থানীয় কন্ট্রোলারের সাথে সংযুক্ত করা হয়।

5. ফায়ার এবং থার্মাল ফিট-আউট — এরোসল জেনারেটর, বায়ু নালী এবং তাপমাত্রা সেন্সর ইনস্টল করা হয় এবং কার্যকরীভাবে পরীক্ষা করা হয়।

6. কমিশনিং রান — প্রতিটি ক্যাবিনেট সম্পূর্ণ 0.5C চার্জ এবং প্যাক-লেভেল ভোল্টেজ এবং তাপমাত্রা লগড সহ স্রাব সম্পন্ন করে।

7. গ্রিড সিমুলেশন — অন-গ্রিড এবং অফ-গ্রিড ট্রানজিশন রিলিজের আগে একটি প্রোগ্রামেবল এসি সোর্সের বিরুদ্ধে যাচাই করা হয়।

8. প্যাকিং - মন্ত্রিসভা শক সূচক সহ একটি শক্তিশালী প্যালেটে বোল্ট করা হয়, মোড়ানো এবং কন্টেইনার লোড করার জন্য প্রস্তুত করা হয়।

20, 30 এবং 50kW এর মধ্যে পিকিং

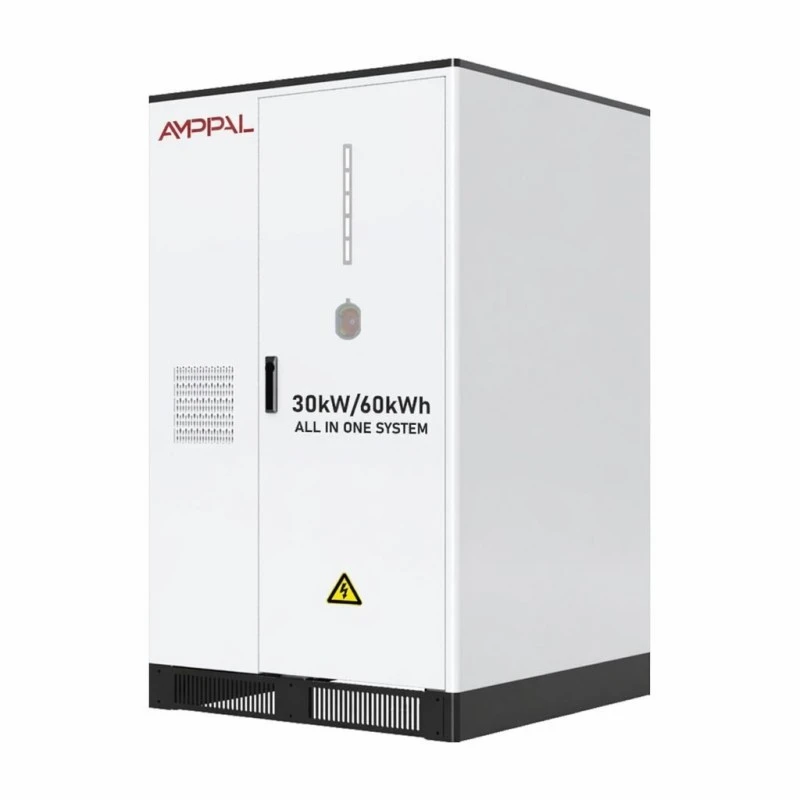

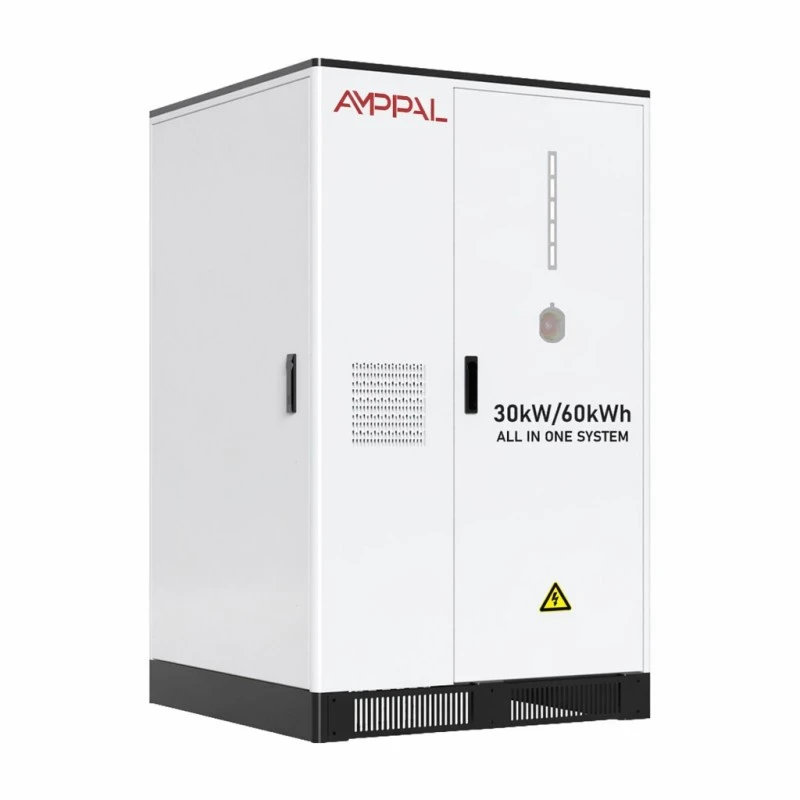

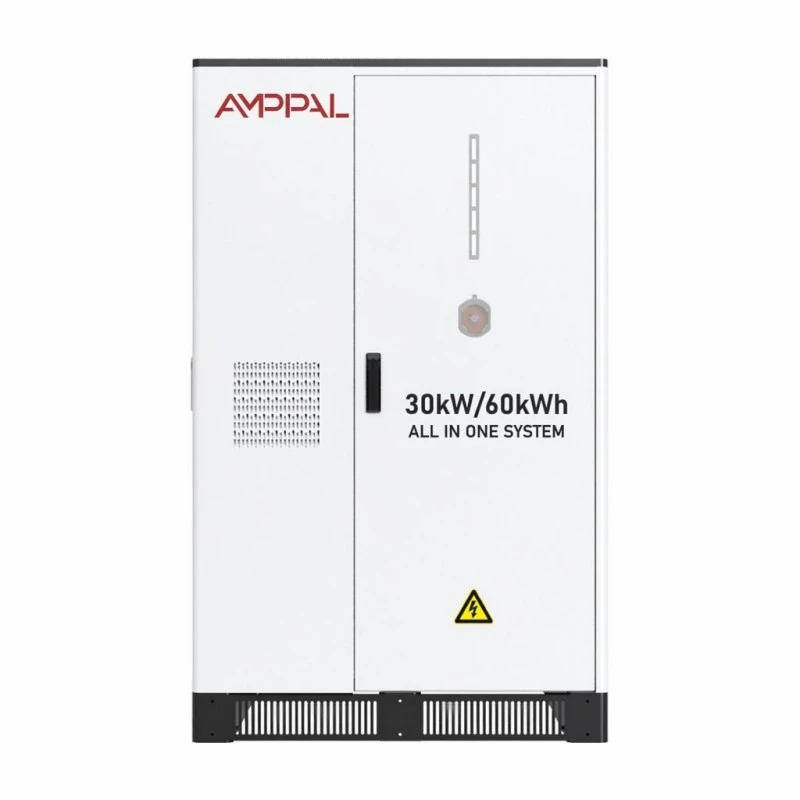

মডেলটিকে আপনার সবচেয়ে খারাপ ক্ষেত্রে আমদানির সাথে মিলিয়ে নিন, আপনার গড় নয়। আধা-ঘণ্টার চাহিদা পরিমাপ করুন যা আসলে আপনার বিল চালায়: 20kW মডেল ব্যাটারি থেকে 20kW পর্যন্ত লোড বহন করে, 30kW মডেল 30kW এবং 50kW মডেল 50kW। শক্তি অনুসরণ করে: যথাক্রমে 51.2, 61.44 এবং 107kWh।

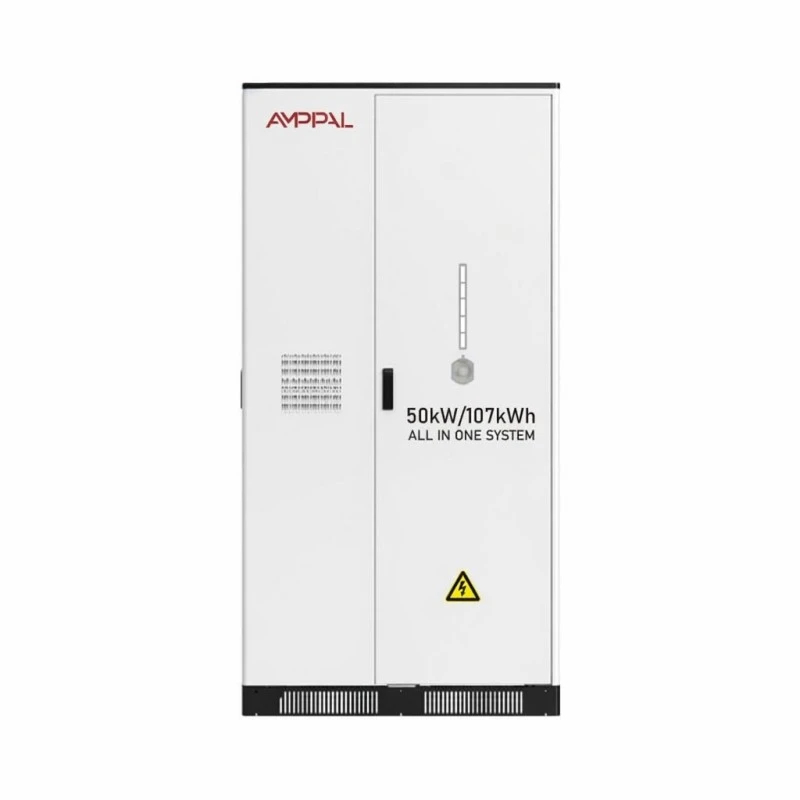

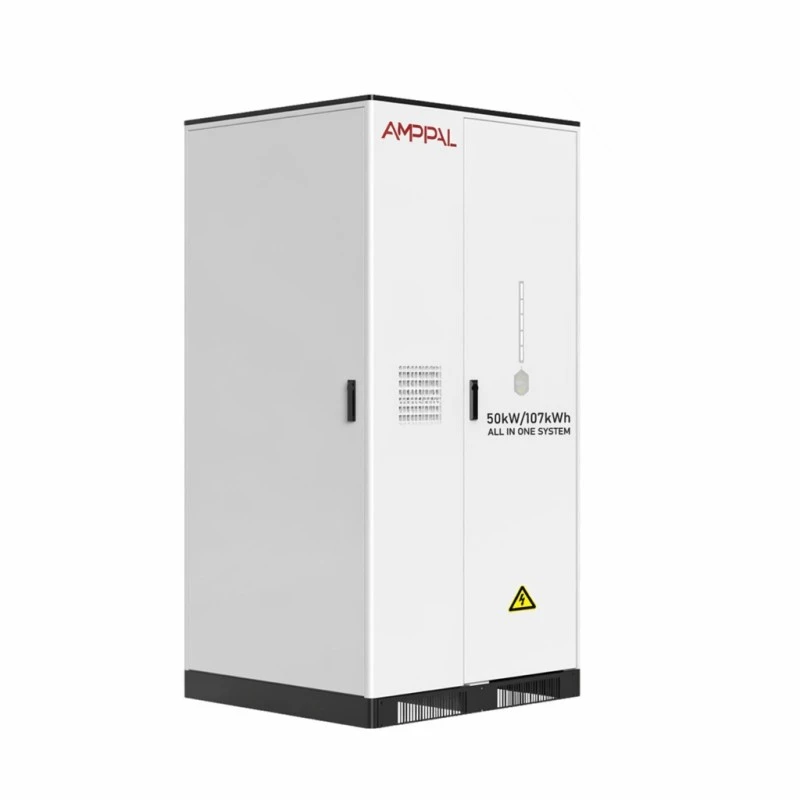

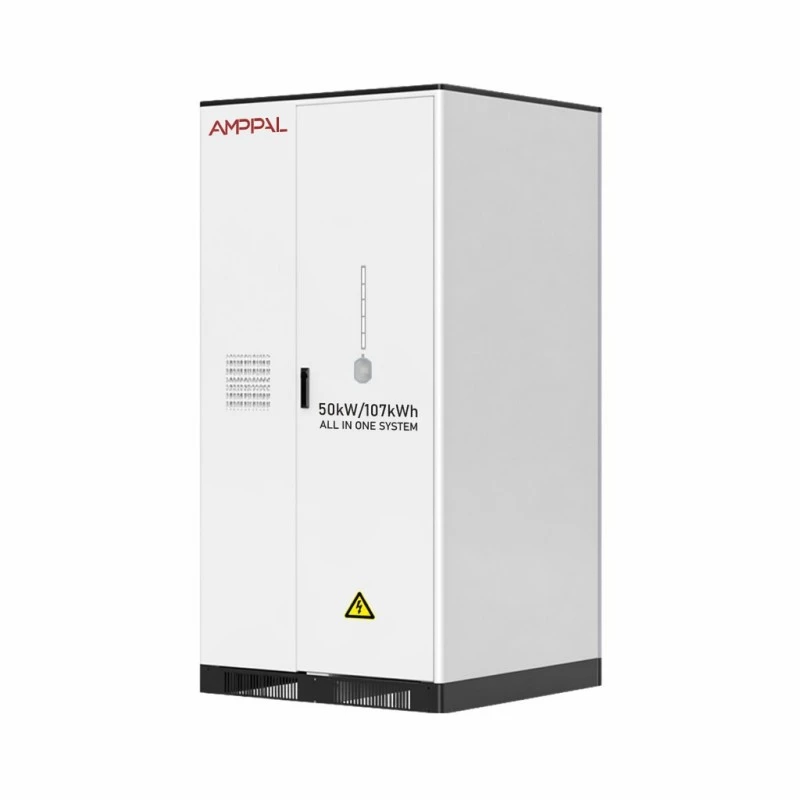

50kW ক্যাবিনেট শারীরিকভাবে আলাদা — 1100*1205*2200mm এবং 1200kg এর বিপরীতে 1000*1106*1640mm এবং ছোট দুটির জন্য 850kg — তাই প্রতিশ্রুতি দেওয়ার আগে আপনার দরজার প্রস্থ, মেঝে লোডিং এবং ক্রেন অ্যাক্সেস পরীক্ষা করুন।

যদি আপনার সাইটে কোনো গ্রিড আমদানি সমস্যা না থাকে এবং ব্যবহারের সময়-প্রসারণ না থাকে, তাহলে এই মন্ত্রিসভাটি সম্ভবত ভুল খরচ। এটি স্ব-ব্যবহার এবং শুল্ক স্থানান্তরের মাধ্যমে ফেরত দেয়; এগুলি ছাড়া, একটি ব্যাটারি একটি পার্ক করা সম্পদ। আমরা আপনার অর্ডার নেওয়ার আগে আপনাকে বলব।

সরবরাহকারী জুড়ে উদ্ধৃতি তুলনা

জিজ্ঞাসা করুন যে উদ্ধৃত দক্ষতা সিস্টেম-স্তরের বা বৈদ্যুতিন সংকেতের মেরু বদল শুধুমাত্র-মাত্র। আমাদের 97% সর্বাধিক, অক্জিলিয়ারী লোড সহ ক্যাবিনেটের সীমানায় পরিমাপ করা হয়।

অগ্নি সুরক্ষা প্যাক স্তর এবং ক্যাবিনেট স্তর উভয়ই কভার করে কিনা জিজ্ঞাসা করুন — ক্যাবিনেট অ্যারোসল সহ একটি উদ্ধৃতি শুধুমাত্র প্যাকগুলিকে অরক্ষিত রাখে৷

MPPT ইনপুট সিলিং কি জিজ্ঞাসা করুন; একটি '20kW হাইব্রিড' যা শুধুমাত্র 15kW পিভি গ্রহণ করে আপনাকে পরে একটি দ্বিতীয় ইনভার্টার কিনতে বাধ্য করে।

ইএমএস সম্পর্কে জিজ্ঞাসা করুন: স্থানীয় নিয়ামক কি মেঘ ছাড়া চলতে পারে? আমাদের করে, যা ফ্ল্যাকি সংযোগ সহ বাজারে গুরুত্বপূর্ণ।

বাণিজ্যিক শর্তাবলী: স্ট্যান্ডার্ড মডেলের জন্য 25-35 কার্যদিবস, সম্পূর্ণ ক্যাবিনেটে পাঁচ বছরের ওয়ারেন্টি, মূল্যায়ন আদেশের জন্য এক ইউনিটের MOQ।

একটি এক টুকরা মন্ত্রিসভা শিপিং

20kW এবং 30kW মডেল 1000*1106*1640mm এবং ওজন 850-950kg; 50kW মডেলটি 1200kg এ 1100*1205*2200mm। প্রতিটি জাহাজ ফর্কলিফ্ট পকেট সহ একটি শক্তিশালী স্টিলের প্যালেটে, গন্তব্যে একটি টেল-লিফ্ট ট্রাকের জন্য প্রস্তুত।

একটি ইউনিট একটি 20-ফুট পাত্রের প্রায় এক তৃতীয়াংশ লাগে; দুই ব্রেসিং সঙ্গে আরামে ফিট. যেহেতু ব্যাটারি ইনস্টল করা আছে, চালানটিকে UN3480 বিপজ্জনক পণ্যের শ্রেণীবদ্ধ করা হয়েছে — আমরা UN38.3 রিপোর্ট এবং MSDS প্রস্তুত করি এবং আপনার বন্দরে বিপজ্জনক পণ্য বুকিংয়ের জন্য মোটামুটি এক অতিরিক্ত সপ্তাহের বাজেট করা উচিত।

শর্তাবলী হল FOB Ningbo বা সাংহাই স্ট্যান্ডার্ড হিসাবে, CIF অনুরোধে উপলব্ধ। একক-ইউনিট এয়ার ফ্রেটের জন্য, ওজন এবং ব্যাটারি শ্রেণী এটিকে অঅর্থনৈতিক করে তোলে; সমুদ্র বা স্থল মালবাহী ব্যবহারিক পথ।

ওয়ারেন্টি, অবনতি এবং প্যাক অদলবদল

সম্পূর্ণ ক্যাবিনেটে পাঁচ বছরের ওয়ারেন্টি — প্যাক, ইনভার্টার স্টেজ, থার্মাল ফ্যান এবং স্থানীয় কন্ট্রোলার — শুধু ব্যাটারি নয়।

সাধারণ 0.5C সাইকেল চালানোর অধীনে প্রথম পাঁচ বছর ধরে ধারণক্ষমতার অন্তত 80% রেট করা শক্তির নিশ্চয়তা রয়েছে; এর বাইরে অবনতি একই শর্তের অধীনে আচ্ছাদিত।

প্যাকগুলি বিনিময়যোগ্য মডিউল: একটি ব্যর্থ প্যাক পুরো ক্যাবিনেট ফেরত না দিয়ে ঘন্টার মধ্যে অদলবদল করা হয় এবং পুনরায় চালু হলে BMS স্বয়ংক্রিয়ভাবে পুনরায় ভারসাম্য বজায় রাখে।

বার্ষিক পরিষেবা ফিল্টার পরিষ্কার, টার্মিনাল টর্ক চেক, ফ্যান পরিদর্শন এবং একটি ক্ষমতা যাচাইকরণ চালায়; আমাদের দূরবর্তী ডায়াগনস্টিকগুলি প্রথমে একটি দুর্বল প্যাক ফ্ল্যাগ করতে পারে।

অতিরিক্ত প্যাক এবং নিয়ন্ত্রণ বোর্ড 5-7 কার্যদিবসের মধ্যে স্টক এবং জাহাজে রাখা হয়; আট বা দশ বছরের জন্য বর্ধিত ওয়ারেন্টি অর্ডারের সময় মূল্য নির্ধারণ করা হয়।

ইনস্টলেশনের ভুলগুলো আমরা বারবার দেখি

ভুল: ধরে নেওয়া হচ্ছে 380V আউটপুট একক-ফেজ সরঞ্জাম সরাসরি ফিড করে। ডান: মন্ত্রিসভা তিন-পর্যায়; L1/L2/L3 জুড়ে লোড বিভক্ত করুন এবং স্থানীয় কোড প্রতি নিরপেক্ষ বন্ধন রাখুন।

ভুল: এটি একটি কাঠের মেঝে বা পাতলা screed উপর মাউন্ট. ডানদিকে: 850-1200kg ওজনের জন্য একটি কংক্রিট প্যাড বা বিন্দু লোডের জন্য রেট করা চাঙ্গা মেঝে প্রয়োজন।

ভুল: সম্পূর্ণ আউটপুট আশা করে একটি ট্র্যাকারে মিশ্র অভিযোজনের পিভি স্ট্রিং চালানো। ডান: 4-উপায় MPPT কনফিগারেশন ব্যবহার করুন এবং প্রতিটি আজিমুথের নিজস্ব ট্র্যাকার বরাদ্দ করুন।

ভুল: -20°C এর নিচে ব্যাটারি সংরক্ষণ করা বা +50°C এর উপরে চার্জ করা। ডানদিকে: -20°C থেকে +60°C এবং 0-95% RH অপারেটিং আর্দ্রতা স্টোরেজ তাপমাত্রা উইন্ডোকে সম্মান করুন।

ভুল: নীচের তারের প্রবেশ জল বা ধ্বংসাবশেষে কবর দেওয়া। ডানদিকে: প্লিন্থটি পরিষ্কার রাখুন — এসি নীচের প্রবেশ (3L+N+PE) অনুমান করে যে গ্রন্থি অঞ্চলটি অ্যাক্সেসযোগ্য থাকবে।

কি ইনস্টলার এবং মালিকরা রিপোর্ট

ঢাকায় একটি গার্মেন্ট ওয়ার্কশপ, বাংলাদেশের 2025 সালের গোড়ার দিকে একটি 40kWp ছাদের পিছনে একটি 30kW মডেল রেখেছিল। মালিক রিপোর্ট করেছেন যে ডিজেল জেনারেটরের সময় দৈনিক থেকে প্রতি মাসে কয়েকটিতে নেমে এসেছে, এবং ইনস্টলার উল্লেখ করেছেন যে ইন্টিগ্রেটেড MPPT তাদের আলাদা যন্ত্রপাতির তুলনায় এক সপ্তাহের কমিশনিং বাঁচিয়েছে — যদিও তারা তাদের ওয়াইফাই অ্যান্টেনার মেটাল-ওয়্যার-হাউসের সীসা দীর্ঘস্থায়ী হওয়ার ইচ্ছা পোষণ করেছিল।

সোফিয়া, বুলগেরিয়ার একটি সুপারমার্কেট অপারেটর রাত/দিনের ট্যারিফ স্প্রেডের বিপরীতে 20kW ইউনিট চালায়। তাদের ফ্যাসিলিটি ম্যানেজার নিশ্চিত করেছেন যে মন্ত্রিসভা তার মাসিক বিদ্যুত ডেল্টার প্রায় এক তৃতীয়াংশের জন্য অর্থ প্রদান করে এবং একটি অভিযোগ যোগ করেছে: ফ্যানটি পাশের স্টোর রুমে শোনা যায়, তাই তারা এটিকে লোডিং উপসাগরে নিয়ে গেছে।

লিমা, পেরুর একটি খনির সরবরাহ ডিপো বারবার গ্রিড কাটার পরে ব্যাকআপের জন্য 50kW মডেলটি কিনেছে। তাদের বৈদ্যুতিক প্রকৌশলী অন/অফ-গ্রিড হ্যান্ডওভার গতির প্রশংসা করেছেন কিন্তু একটি জোরে স্থানীয় অ্যালার্মের জন্য বলেছেন — রাতের শিফটের সময় একা প্যানেল LED মিস করা সহজ ছিল।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এটি কি গ্রিড ছাড়াই সৌর থেকে বিশুদ্ধভাবে চার্জ করতে পারে?

উত্তর: হ্যাঁ, অফ-গ্রিড মোডে; MPPT শুধুমাত্র ব্যাকআপের জন্য গ্রিড সহ PV কে ব্যাটারি এবং লোডের দিকে নিয়ে যায়।

প্রশ্ন: 20kW মডেলের জন্য কত ছাদ?

উত্তর: ভালো ছাদের 20m2 প্রতি প্রায় 4kWp, তাই 26kW পিভি ইনপুট প্রায় 130m2 প্যানেল।

প্রশ্ন: গ্রিড বিভ্রাটের সময় কী ঘটে?

উত্তর: ক্যাবিনেট স্বয়ংক্রিয়ভাবে অফ-গ্রিড মোডে স্থানান্তরিত হয়; EMS-এ আপনি যে রিজার্ভ SOC সেট করেছেন তা নির্ধারণ করে যে বিল্ডিং কতক্ষণ চলবে।

প্রশ্ন: প্যাকগুলি কতক্ষণ স্থায়ী হয়?

উত্তর: 0.5C এবং 25°C থেকে 80% ধারণে 6000 টিরও বেশি চক্র — প্রতি কর্মদিবসে এক চক্রে প্রায় বিশ বছর, যদি আরও কঠিন সাইকেল চালানো হয়।

প্রশ্ন: বৈদ্যুতিন সংকেতের মেরু বদল কি আলাদাভাবে প্রতিস্থাপনযোগ্য?

উত্তর: হ্যাঁ, বৈদ্যুতিন সংকেতের মেরু বদল পর্যায় এবং প্যাকগুলি স্বতন্ত্র মডিউল, কারখানায় ক্যাবিনেট ফিরিয়ে না দিয়ে পরিষেবাযোগ্য।

প্রশ্নঃ রাউন্ড-ট্রিপ দক্ষতা কি?

উত্তর: ক্যাবিনেট স্তরে সর্বাধিক 97% স্রাবের 90% গভীরতার সাথে — 10% DOD রিজার্ভও চক্রের জীবনকে প্রসারিত করে।

প্রশ্নঃ আমাদের কি ব্যাটারি রুম দরকার?

উত্তর: না। IP54 এবং অভ্যন্তরীণ অগ্নি দমন একটি কংক্রিট প্যাডে উদ্ভিদ-ঘর বা আচ্ছাদিত আউটডোর ইনস্টলেশনের অনুমতি দেয়।

প্রশ্ন: সীসা সময় কি?

A: স্ট্যান্ডার্ড 20/30/50kW মডেলের জন্য 25-35 কার্যদিবস; কাস্টম ভোল্টেজ সময় যোগ করে।
