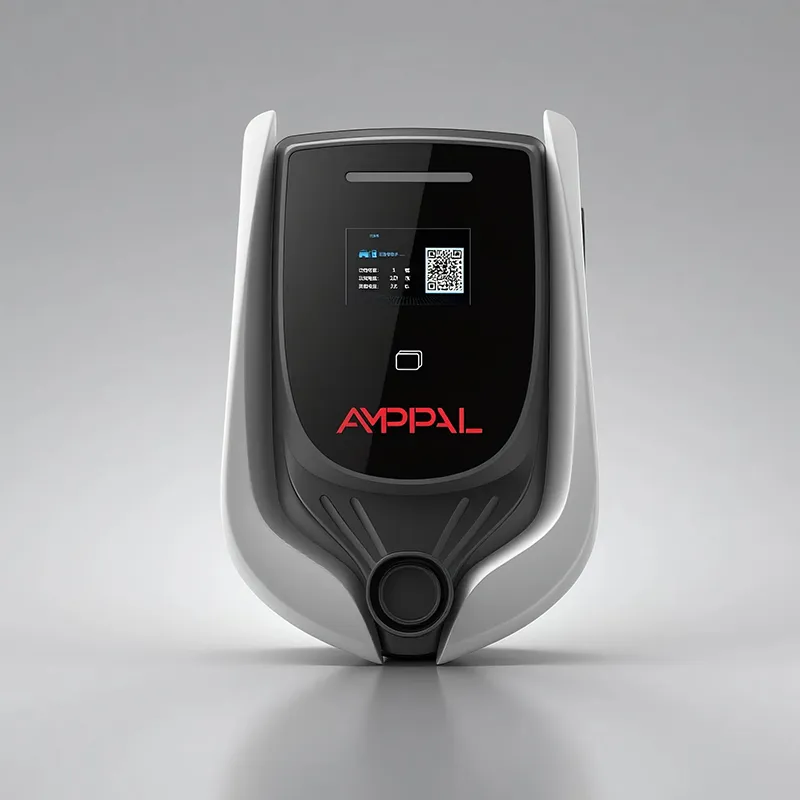

হোটেল এবং অ্যাপার্টমেন্টের জন্য 11kW OCPP কমার্শিয়াল AC EV চার্জিং স্টেশন

একটি চার্জিং সাইটে পার্থক্য তিন-ফেজ পাওয়ার তৈরি করে

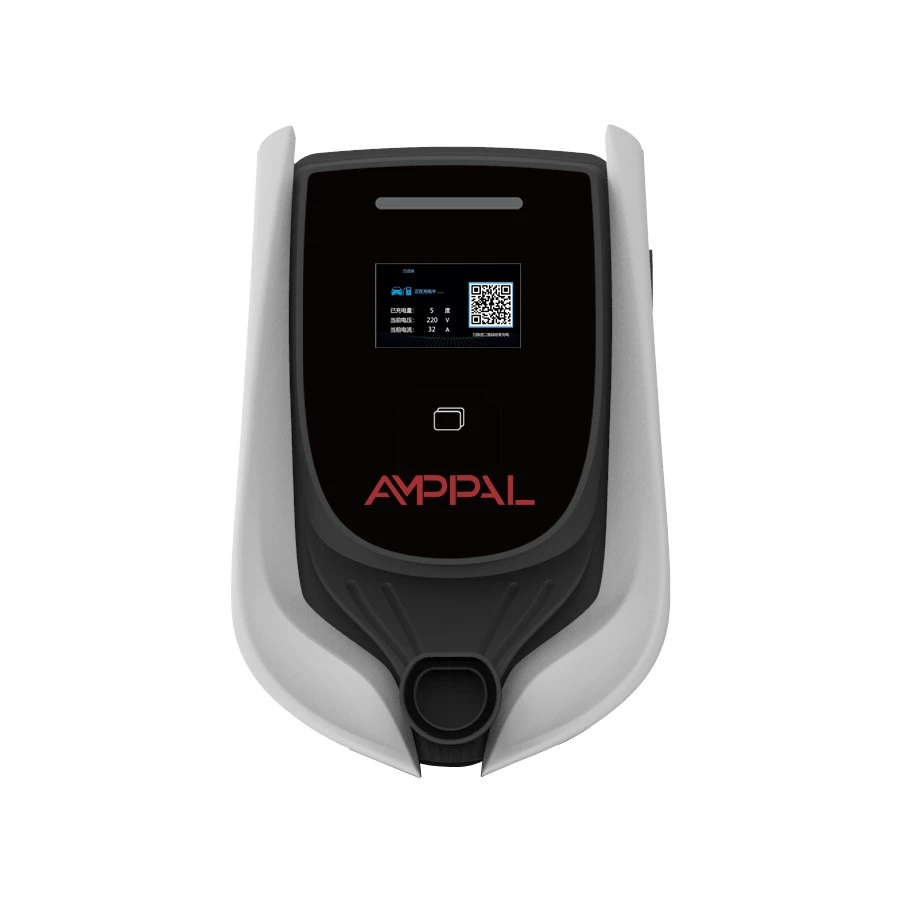

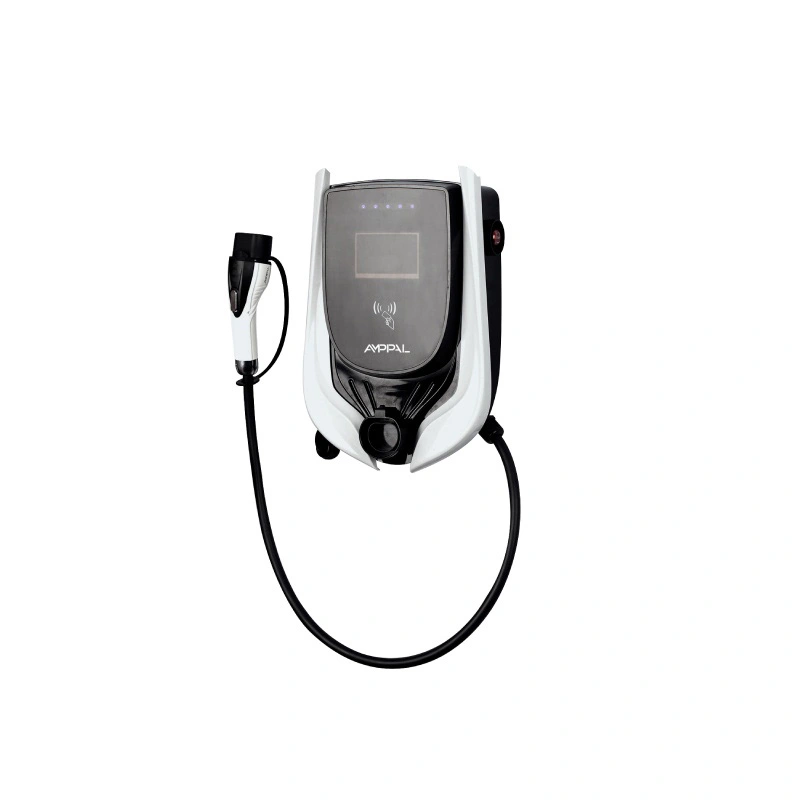

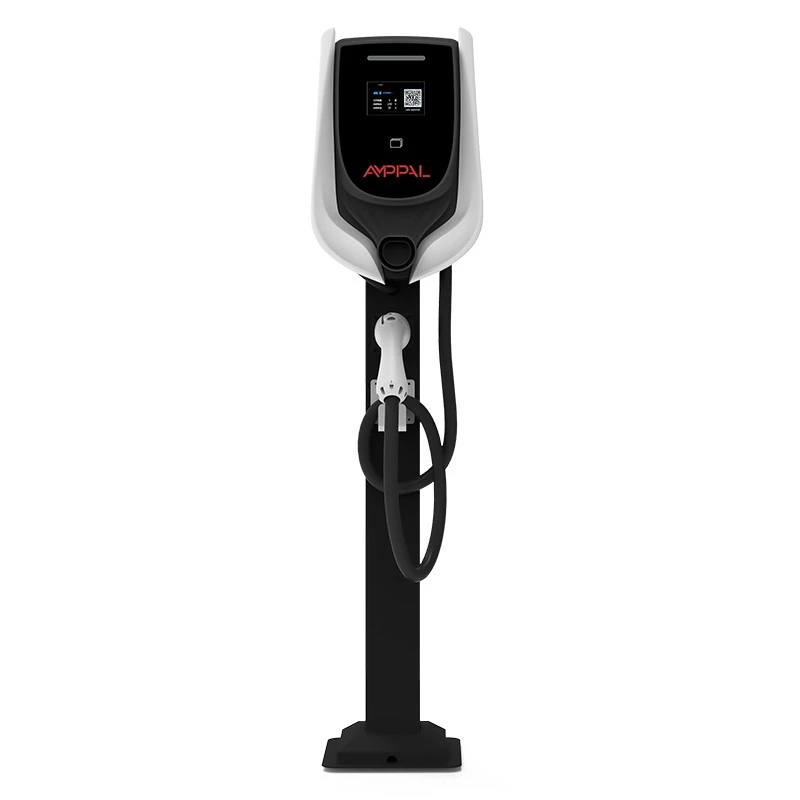

সীমিত ইনকামিং পাওয়ার সহ একটি সাইট এখনও অনেকগুলি ইভি পরিবেশন করতে পারে — যদি স্টেশনগুলি সম্মত হয় কে কী আঁকে। হোটেল এবং অ্যাপার্টমেন্টের জন্য AMPPAL 11kW OCPP কমার্শিয়াল AC EV চার্জিং স্টেশন (মডেল AF-AC-11-L/B-A-M-4-SD-P) ঠিক সেই আলোচনার জন্য তৈরি করা হয়েছে, এবং তিন-ফেজ ইনপুট হল ভিত্তি৷

একটি 11kW একক-ফেজ চার্জার একটি ফেজ থেকে মোটামুটি 46A দাবি করবে, যা বেশিরভাগ বাণিজ্যিক প্যানেল ঘৃণা করে। এই স্টেশনটি একই 11kW সরবরাহ করতে তিনটি ফেজ জুড়ে প্রতি ফেজে প্রায় 16A লাগে, সাইটের ফেজ ব্যালেন্স সমান এবং প্যানেল খুশি রাখে। এটি একটি বিল্ডিং এর সাথে মানানসই একটি চার্জার এবং একটি পরিষেবা আপগ্রেড করতে বাধ্য করার মধ্যে পার্থক্য।

নেটওয়ার্ক স্ট্যাক যোগ করুন — RFID, LCD, LED স্ট্রিপ, OCPP 1.6j চারটি কানেক্টিভিটি অপশনে — এবং আপনার কাছে এমন একটি স্টেশন আছে যেটি শুধুমাত্র দ্রুত চার্জ করে না কিন্তু সাইটের লোড ম্যানেজারকে রিপোর্ট, বিল এবং ফলন দেয়।

একাধিক স্টেশন চালিত সাইটগুলির জন্য ছয়টি সুবিধা

তিন-ফেজ ইনপুট ~16A প্রতি ফেজ প্রতি-ফেজ লোডিং কম রাখে, তাই আরও স্টল বিদ্যমান পরিষেবার মধ্যে উপযুক্ত।

সমন্বিত লোড ম্যানেজমেন্ট সাইটের মোট ড্রকে ক্যাপ করে, যখন প্রতিটি স্টল দখল করা হয় তখন প্রধান ব্রেকারকে রক্ষা করে।

LED স্ট্রিপ প্রতিটি স্টেশনের অবস্থাকে লট জুড়ে দেখায়, যা সাইটের কর্মীদের হাঁটার চেক কেটে দেয়।

RFID এবং OCPP 1.6j প্রতি-ব্যবহারকারীর বিলিংকে নির্ভুল রাখে এমনকি দশটি সেশন একবারে চললেও।

একটি ≤40dB নয়েজ রেটিং স্টেশনগুলিকে অফিসের জানালা এবং অ্যাপার্টমেন্টের দেয়ালের কাছে অভিযোগ ছাড়াই বসতে দেয়৷

4.3-ইঞ্চি এলসিডি সাইটে সেশনের বিবরণ দেখায়, যখন ব্যাকএন্ড দূরবর্তীভাবে একই ডেটা দেখায়।

প্রযুক্তিগত বিশেষ উল্লেখ

পরিবেশ যা 11kW স্টেশন থেকে সবচেয়ে বেশি উপকৃত হয়

অফিস ক্যাম্পাস যেখানে কর্মীদের একটি 8-ঘন্টা দিনের সময় একটি অর্থপূর্ণ টপ-আপ প্রয়োজন, শুধুমাত্র একটি ট্রিকল নয়।

তিন-ফেজ হাউস সাপ্লাই সহ অ্যাপার্টমেন্ট টাওয়ার এবং 5-20 আবাসিক পার্কিং স্টল।

খুচরা প্লাজা এবং মিশ্র-ব্যবহারের উন্নয়ন যেখানে টার্নওভারের বিষয় এবং অতিথিরা প্রতি সেশনে অর্থ প্রদান করে।

ছোট ফ্লিট ইয়ার্ডে প্রতি যানবাহন খরচের রিপোর্ট সহ শিফটের মধ্যে ভ্যান চার্জ করা হয়।

একটি আঁটসাঁট সংযোগ সীমা সহ বিল্ডিং যেখানে বৈদ্যুতিক প্রকৌশলী প্রতি amp বাজেট করে।

কিভাবে ডাইনামিক লোড ব্যালেন্সিং উপলব্ধ শক্তি শেয়ার করে

প্রতিটি সাইটের একটি সিলিং আছে: প্রধান ব্রেকার, ট্রান্সফরমার, ইউটিলিটি চুক্তি। লোড ব্যালেন্সিং সেই সিলিংকে বাজেটে পরিণত করে। একটি গ্রুপের স্টেশনগুলি তাদের লাইভ ড্র ম্যানেজমেন্ট প্ল্যাটফর্ম বা RS485-এর উপরে স্থানীয় নিয়ন্ত্রকের কাছে রিপোর্ট করে এবং প্রতিটি ইউনিট একটি রিয়েল-টাইম কারেন্ট লিমিট পায় যা সিলিং এর নিচে যোগফল রাখে।

যখন একটি নতুন গাড়ি প্লাগ ইন হয়, তখন গ্রুপটি পুনরায় বরাদ্দ করে: যে সেশনগুলি সবচেয়ে বেশি সময় ধরে চলছিল সেগুলি সংক্ষিপ্তভাবে হ্রাস পেতে পারে, নতুন ব্যক্তি একটি ভাগ পায়, এবং কেউ মূল ব্রেকারে যায় না। গাড়িগুলি শেষ হয়ে গেলে, মুক্ত ক্ষমতা অবশিষ্ট সেশনে ফিরে আসে। চালকরা এলইডি স্ট্রিপের রঙ পরিবর্তন করতে দেখেন; সাইট ইঞ্জিনিয়ার ব্যাকএন্ডে সংখ্যা দেখেন।

OCPP 1.6j লেনদেন এবং কনফিগারেশন দিক বহন করে — শুরু/স্টপ, kWh, ট্যারিফ, কার্ড আইডি — যখন লোড সমন্বয় স্থানীয় লিঙ্কে রাইড করে। এই বিভাজনটি ইচ্ছাকৃত: বিলিং এর জন্য ক্লাউডের প্রয়োজন, বর্তমান নিয়ন্ত্রণের জন্য মিলিসেকেন্ডের প্রয়োজন এবং মিলিসেকেন্ডের 4G রাউন্ড ট্রিপের জন্য অপেক্ষা করা উচিত নয়।

সার্টিফিকেশন এবং নিরাপত্তা যাচাই

UL 2202 সম্পূর্ণ চার্জিং সিস্টেমের নির্মাণ এবং বৈদ্যুতিক নিরাপত্তা কভার করে; UL 2231-2 কর্মীদের সুরক্ষা সার্কিট্রি কভার করে।

ব্রাউন-আউট পরিস্থিতি সহ কারখানা পরীক্ষায় তিন-ফেজ ব্যালেন্স এবং ফেজ-লস আচরণ যাচাই করা হয়।

IP54 উত্পাদন নমুনাগুলিতে ক্যালিব্রেটেড স্প্রে এবং ধুলো পরীক্ষা দ্বারা নিশ্চিত করা হয়েছে।

≤40dB অ্যাকোস্টিক রেটিং একটি টেস্ট স্ট্যান্ডে এক মিটারে পরিমাপ করা হয় এবং রেকর্ডটি ব্যাচের সাথে ফাইল করা হয়।

প্রতিটি ইউনিট ফাইলে রাখা সিরিয়াল-সংখ্যাযুক্ত ফলাফল সহ হিপোট এবং নিরোধক পরীক্ষা পাস করে।

আমরা প্রতিটি রিলিজে একটি রেফারেন্স ব্যাকএন্ডে OCPP 1.6j আচরণ পুনরায় পরীক্ষা করি; লোড-ব্যালেন্সিং লজিক বিশেষ করে মাল্টি-ইউনিট পরিস্থিতির বিরুদ্ধে পরীক্ষা করা হয়।

একটি 11kW স্টেশনের পিছনে আটটি উত্পাদন পদক্ষেপ

Assembly takes place on the Zhejiang campus that shipped over one million charging units in 2024, where FANUC robots and TRUMPF laser equipment share the floor with the AC and DC lines.

1. ঘের ইস্পাত লেজার-কাট এবং প্রেস-ব্রেক করা হয়, তারপর পাউডার-লেপা।

2. আগত রিলে, কন্টাক্টর এবং বোর্ড অনুমোদিত সরবরাহকারী তালিকার বিরুদ্ধে পরীক্ষা করা হয়।

3. পাওয়ার এবং যোগাযোগ বোর্ডগুলি এসএমটি-নির্মিত এবং রিফ্লো-সোল্ডার করা হয়।

4. তিন-ফেজ ওয়্যারিং একত্রিত করা হয় এবং ক্যালিব্রেটেড ড্রাইভারের সাথে টর্ক-চেক করা হয়।

5. ফার্মওয়্যার ফ্ল্যাশ হয় এবং ইউনিটটি একটি পরীক্ষা OCPP ব্যাকএন্ডের সাথে নিবন্ধন করে।

6. RS485 লোড-ব্যালেন্সিং হ্যান্ডশেকগুলি জোড়া ইউনিটের মধ্যে অনুশীলন করা হয়।

7. হিপট, ইনসুলেশন, এবং চালিত বার্ন-ইন প্রতিটি স্টেশনে চলে।

8. নেমপ্লেট, UL চিহ্ন, এবং শক্ত কাগজ প্যাকিং লাইন বন্ধ করে।

মাল্টি-স্টেশন সাইটগুলির জন্য সাইজিং গাইড

সেবা থেকে পিছনে কাজ. যদি বিল্ডিংটিতে তিন-ফেজ সরবরাহ থাকে এবং প্রকৌশলী প্রতিটি স্টলকে 16A-প্রতি-ফেজ সার্কিট দিতে পারেন, তাহলে অফিস, অ্যাপার্টমেন্ট এবং মিশ্র-ব্যবহারের লটের জন্য স্টল প্রতি 11kW স্টেশন সঠিক ঘনত্ব। যদি সাইটটি শুধুমাত্র একক-ফেজ হয়, তাহলে 7kW OCPP স্টেশন হল সৎ পছন্দ — এই ইউনিটটির মূল্যের জন্য তিনটি পর্যায় প্রয়োজন।

এখন ভোঁতা অংশ। এটি একটি দুই-কার ড্রাইভওয়ের জন্য (একটি 3.5kW বা 7kW ইউনিটের খরচ কম এবং কাজটি করে), যেকোনো সাইটের পরিকল্পনা সাব-30-মিনিট টার্নওভারের জন্য (যেটি হল DC টেরিটরি), এবং এমন একটি অবস্থানের জন্য যার বৈদ্যুতিক প্রকৌশলী কাগজে তিন-ফেজ সরবরাহ নিশ্চিত করেননি। প্যানেল অডিটের আগে অর্ডার দেওয়া হল কিভাবে আপগ্রেড খরচ দেখা যায়।

সন্দেহ হলে, লোড-ম্যানেজড গ্রুপটি কিনুন: এই পরিবারের স্টেশনগুলি একটি সাইটে কম-পাওয়ার ভাইবোনদের সাথে মিশ্রিত করা যেতে পারে, একটি একক সিলিং এর নীচে সমন্বিত। সেই নমনীয়তা সাধারণত প্রথম দিনে সঠিক পাওয়ার মিক্স অনুমান করার চেয়ে সস্তা।

কেন সাইট অপারেটররা AMPPAL বেছে নেয়

স্ট্যান্ডার্ড প্রেরণ 15-20 কার্যদিবস; পর্যায়ক্রমে সাইট রোলআউটগুলি পরিকল্পিত উত্পাদন স্লটে বুক করা যেতে পারে।

OEM বিকল্পগুলি ঘের ব্র্যান্ডিং, LCD বুট স্ক্রিন এবং RFID কার্ড আর্টওয়ার্ক কভার করে।

OCPP 1.6j ইন্টিগ্রেশন নথিভুক্ত করা হয়েছে, এবং আমাদের প্রকৌশলীরা আপনার প্ল্যাটফর্মকে প্রথম স্থাপনার সাথে সংযোগ করতে সাহায্য করে।

UL 2202 এবং UL 2231-2 শংসাপত্রগুলি আপনার পরামর্শদাতা এবং পরিদর্শকদের জন্য চালানের সাথে সরবরাহ করা হয়।

We operate 200+ charging stations ourselves, and our engineers support the NEOM green hydrogen project's 500 liquid-cooled units — scale that shows in the factory.

ভারী স্টেশনগুলির জন্য প্যাকেজিং এবং মালবাহী

প্রতিটি স্টেশন 60 × 44 × 32 সেন্টিমিটারের কাছাকাছি একটি ফোম-ক্র্যাডেড কার্টনে 14 কেজি ওজন সহ ওয়াল ব্র্যাকেট, স্টার্টার RFID কার্ড এবং ম্যানুয়াল সহ জাহাজে করে। কর্নার-ড্রপ পরীক্ষা করা হয়েছে, মডেল নেমপ্লেট এবং UL চিহ্ন শক্ত কাগজের মুখে মুদ্রিত।

প্যালেটাইজড সামুদ্রিক মালামাল প্রতি প্যালেটে প্রায় 20-24টি স্টেশন লাগে এবং প্রতি 40HQ কন্টেইনারে প্রায় 250টি; একটি চালানে 3.5kW, 7kW, এবং 11kW OCPP ভেরিয়েন্ট মিশ্রিত করা পরিবেশকদের জন্য আদর্শ।

আমরা কাস্টমস ব্রোকারের জন্য বাণিজ্যিক চালান, প্যাকিং তালিকা, মূল শংসাপত্র এবং UL শংসাপত্রের কপি সহ EXW, FOB Ningbo, বা CIF উদ্ধৃত করি।

বিক্রয়োত্তর: ওয়্যারেন্টি, ফার্মওয়্যার এবং রক্ষণাবেক্ষণ

স্টেশন এবং অভ্যন্তরীণ মডিউলগুলিতে উত্পাদন ত্রুটিগুলির বিরুদ্ধে দুই বছরের ওয়ারেন্টি।

ফার্মওয়্যার আপডেটগুলি ব্যাকএন্ডের মাধ্যমে দূরবর্তীভাবে ধাক্কা দেয়; লোড-ব্যালেন্সিং প্যারামিটারগুলি সাইট ভিজিট ছাড়াই টিউন করা যেতে পারে।

একটি পাঠক, একটি প্যানেল বা একটি মডিউল প্রয়োজন? প্রেরণ নিশ্চিতকরণ থেকে 3-5 কার্যদিবস।

দূরবর্তী ডায়াগনস্টিকস OCPP স্ট্যাটাস পড়ে এবং কলে আপনার ইঞ্জিনিয়ারের সাথে লগ করে।

যন্ত্রাংশের প্রাপ্যতা এই পরিবারের জন্য উৎপাদন শেষ হওয়ার পাঁচ বছর পরে চলে।

ভুল বনাম ডান: একটি মাল্টি-স্টেশন সাইট চালানো

ভুল: একজন স্থানীয় ইলেকট্রিশিয়ানকে অনুমান করতে দেওয়া যে প্রতিটি স্টেশন পরিষেবাটি পরীক্ষা না করেই সম্পূর্ণ 11kW টানতে পারে। ডান: থ্রি-ফেজ ক্ষমতা নিশ্চিত করা এবং গ্রুপকে শক্তিশালী করার আগে লোড সিলিং সেট করা।

ভুল: একবার লোড ব্যালেন্সিং কনফিগার করা এবং বিল্ডিং ভাড়াটেদের যোগ করার পরে এটি ভুলে যাওয়া। ডানদিকে: যখনই সাইটের লোড পরিবর্তন হয় তখন সিলিং পর্যালোচনা করা।

ভুল: 50 মিটার দূরে থেকে LED স্ট্রিপ পড়া এবং অনুমান করা। ডান: সাইটের কর্মীদের সাথে একটি রঙের কিংবদন্তির সাথে একমত — সবুজ মানে বিনামূল্যে, নীল মানে চার্জ করা, লাল মানে দোষ৷

ভুল: বেডরুমের প্রাচীরের পিছনে সরাসরি মাউন্ট করা স্টেশন কারণ রেটিং 40dB। ডান: একটি ভাগ করা প্রাচীর বা করিডোর অবস্থান; 40dB শান্ত, কিন্তু শান্ত নীরবতা নয়।

ভুল: বর্তমান নিয়ন্ত্রণের জন্য মেঘের উপর নির্ভর করা। ডান: স্থানীয় RS485 বা কন্ট্রোলার লিঙ্কে লোড সমন্বয় রাখা যাতে এটি নেটওয়ার্ক হেঁচকি থেকে বেঁচে যায়।

মাল্টি-পয়েন্ট সাইট থেকে অপারেটরের অভিজ্ঞতা

মিউনিখের কাছে একটি অফিস ক্যাম্পাসের একজন সুবিধা ব্যবস্থাপক 300 কর্মচারীর জন্য আটটি স্টেশন চালান। লোড সিলিং 45kW, এবং সকালের প্লাগ-ইন রাশের সময় সিস্টেমটি নতুনদের ফিট করার জন্য দীর্ঘ সেশনগুলি ছাঁটাই করে; তার একমাত্র অভিযোগ হল যে প্রারম্ভিক ব্যাকএন্ড ইন্টিগ্রেশনে শুল্ক যুক্তি প্রত্যাশিত আচরণ করার আগে কলের পুরো দিন লেগেছিল।

ইস্তাম্বুলের একটি 40-তলা অ্যাপার্টমেন্ট টাওয়ারের বোর্ডটি ভূগর্ভস্থ গ্যারেজে ছয়টি স্টেশন স্থাপন করেছে, যেখানে তিন-ফেজ সরবরাহ ইতিমধ্যেই ছিল। প্রতি-মালিক রিপোর্ট পছন্দ বাসিন্দাদের; বোর্ড নোট করে যে স্টেশনের এলসিডি ইংরেজি মেনু দেখায়, যা কিছু বয়স্ক বাসিন্দারা জিজ্ঞাসা করেছিল এবং সম্পত্তি দল তুর্কি ভাষায় একটি এক পৃষ্ঠার কার্ড মুদ্রণ করেছিল।

মেলবোর্নের একটি খুচরা প্লাজা প্রবেশ পথের সারিতে চারটি স্টেশন যুক্ত করেছে। অপারেটর ব্যাকএন্ডের মাধ্যমে প্রতি সেশনে চার্জ নেয় এবং বলে যে LED স্ট্রিপ হল সাইটের সবচেয়ে সস্তা গ্রাহক পরিষেবা সরঞ্জাম — ড্রাইভাররা গাড়ি থেকে একটি বিনামূল্যের উপসাগর খুঁজে পান। তার একটি ইচ্ছা: একটি দীর্ঘ স্ট্যান্ডার্ড ক্যাবল, যদিও তিনি স্বীকার করেন যে বেশিরভাগ ড্রাইভারের নাগালের মধ্যে পার্ক করা।

সাইট অপারেটরদের থেকে লোড ব্যালেন্সিং প্রশ্ন

প্রশ্ন: আমার সাইটের জন্য তিন-ফেজ ইনপুট মানে কি?

উত্তর: তিনটি ফেজ জুড়ে প্রায় 16A প্রতি ফেজ ~11kW সরবরাহ করে, তাই কোনো একক ফেজ ভারী 46A লোড বহন করে না।

প্রশ্ন: সাইটের সমস্ত স্টেশন কি 11kW হতে হবে?

উত্তর: না। এই পরিবারটি একটি সমন্বিত লোড সিলিং এর অধীনে 3.5kW, 7kW, এবং 11kW ইউনিট মিশ্রিত করে।

প্রশ্ন: সেশনের মাঝামাঝি সময়ে একটি নতুন গাড়ি প্লাগ করলে কী হয়?

উত্তর: গ্রুপটি সিলিং এর মধ্যে পুনরায় বরাদ্দ করে; চলমান সেশনগুলি সংক্ষিপ্তভাবে ডুবতে পারে এবং গাড়িগুলি শেষ হওয়ার সাথে সাথে ক্ষমতা ফিরে আসে।

প্রশ্ন: প্রতি ফেজ 16A কি তারের উপর শক্ত?

উত্তর: এটি একটি একক-ফেজ 11kW সার্কিটের চেয়ে মৃদু এবং ফেজ ভারসাম্য বজায় রাখে - এটি ডিজাইনের বিন্দু।

প্রশ্ন: কিভাবে LED স্ট্রিপ একটি ব্যস্ত সাইটে সাহায্য করে?

উত্তর: এটি প্রতিটি স্টেশনের অবস্থাকে এক নজরে দেখায়, যা কর্মীদের হাঁটার চেক সংরক্ষণ করে।

প্রশ্ন: 40dB কি আসলেই শান্ত?

উত্তর: এক মিটারে ফ্রিজ কম্প্রেসারের চেয়ে শান্ত, যে কারণে ইউনিটটি অফিস এবং আবাসিক দেয়ালের জন্য উপযুক্ত।

প্রশ্ন: একটি একক-ফেজ গাড়ি কি এই স্টেশন ব্যবহার করতে পারে?

উত্তর: হ্যাঁ, এটি পৌঁছাতে পারে এমন পর্যায়গুলি ব্যবহার করে এটি কম হারে চার্জ করবে; স্টেশন এবং গাড়ী নিরাপদ বর্তমান আলোচনা.

প্রশ্নঃ সাইটটি ইন্টারনেট হারিয়ে ফেললে কি হবে?

উত্তর: পরিচিত RFID কার্ডগুলি এখনও স্থানীয় তালিকা থেকে কাজ করে, লেনদেনগুলি সংরক্ষণ করা হয় এবং লিঙ্কটি ফিরে এলে সবকিছু আপলোড হয়৷
