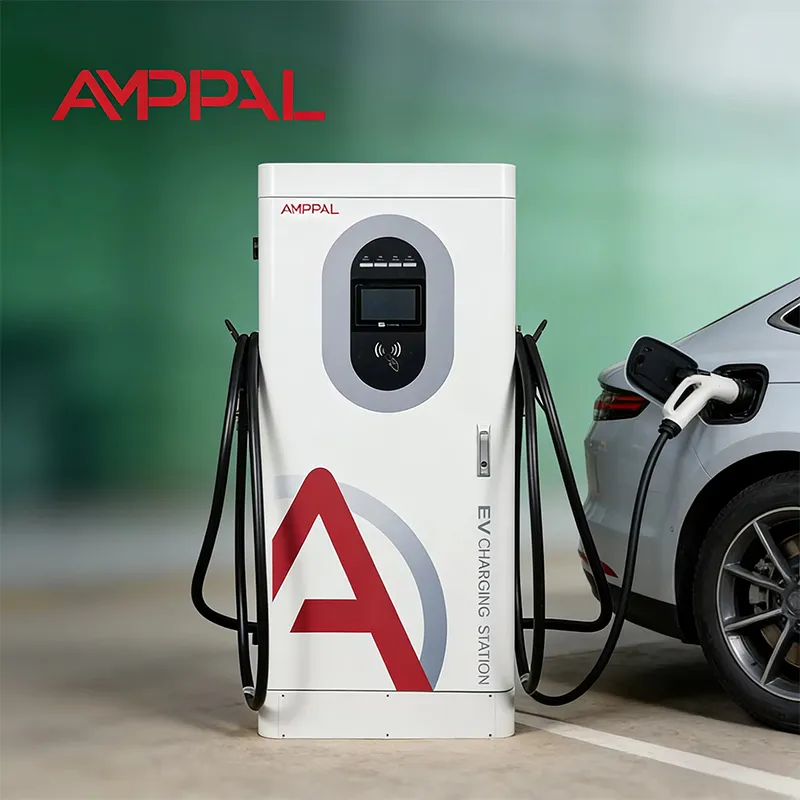

বাণিজ্যিক ফ্লিটের জন্য 180kW হেভি-ডিউটি ​​ইন্টিগ্রেটেড ডিসি ফাস্ট ইভি চার্জার

এই 180kW ক্যাবিনেট কি, এবং কেন O&M এর লাইফটাইম খরচ নির্ধারণ করে

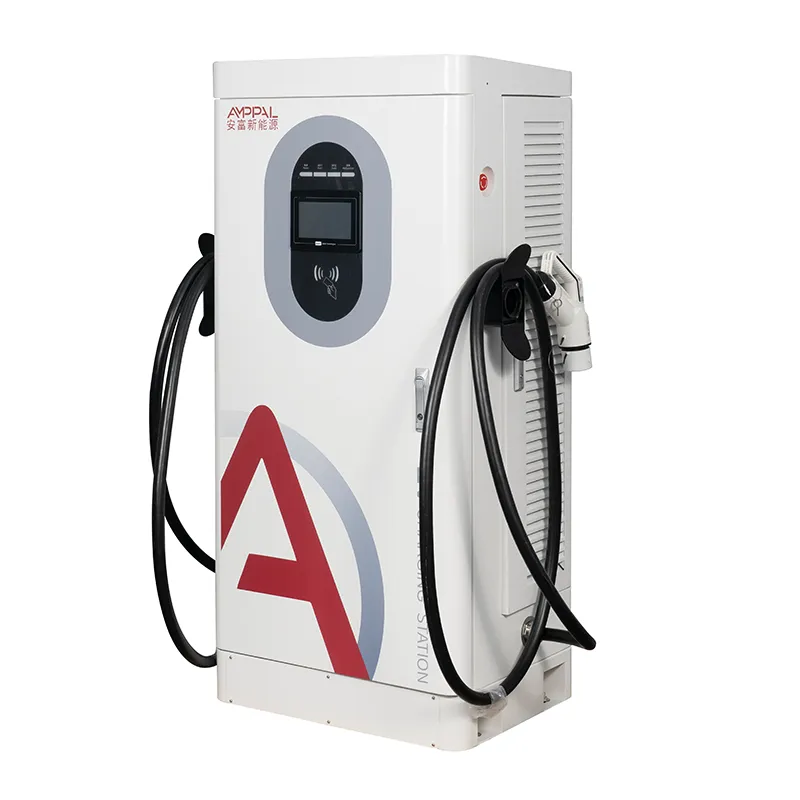

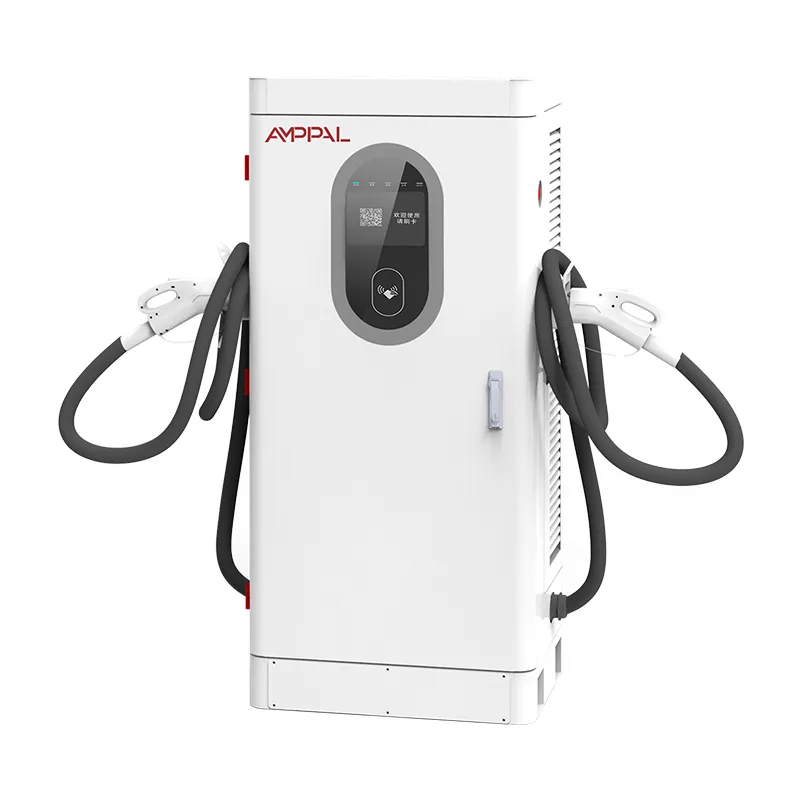

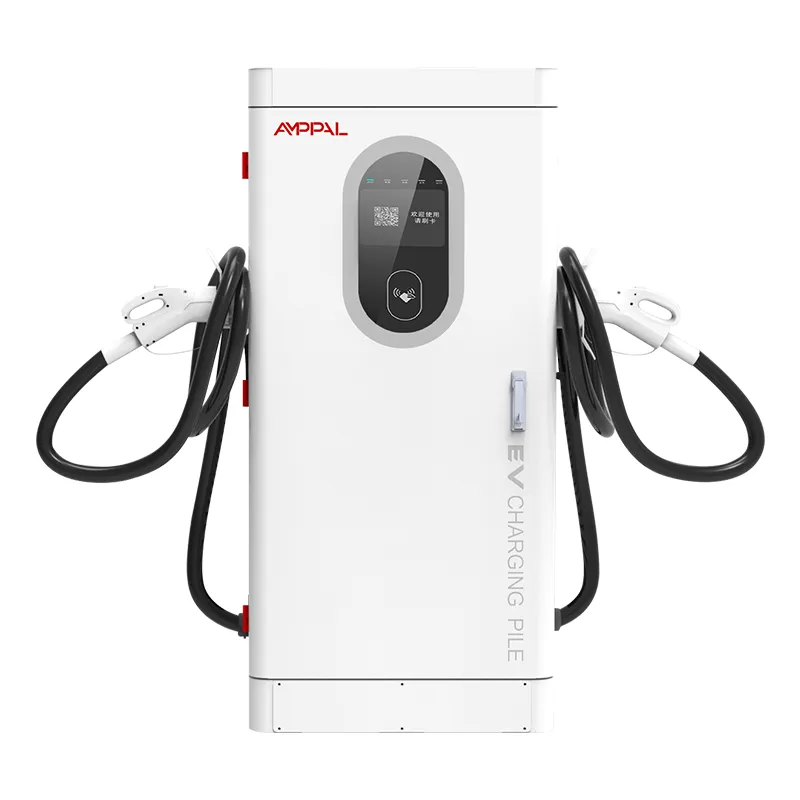

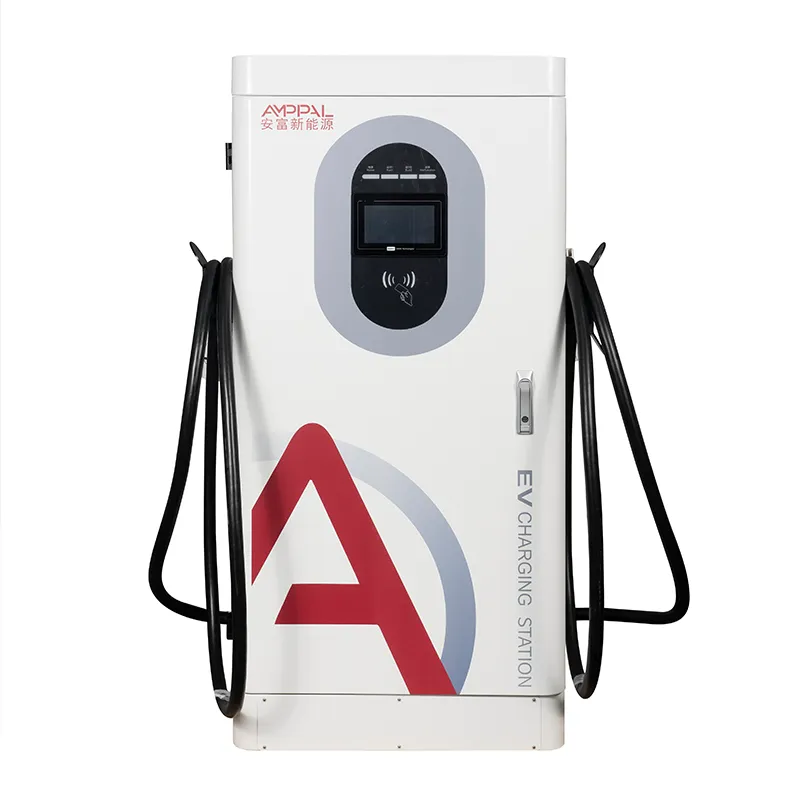

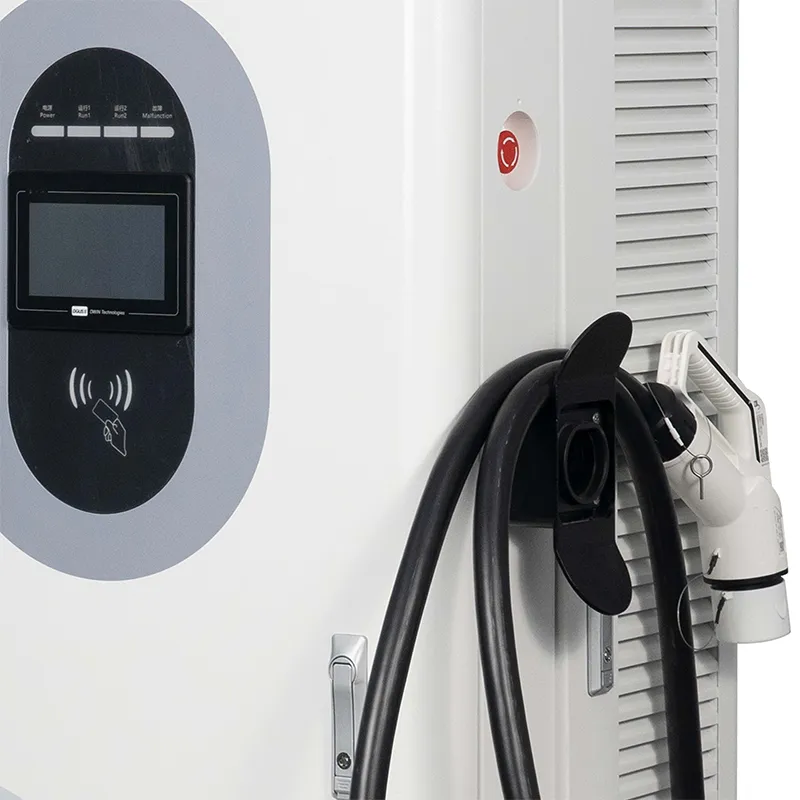

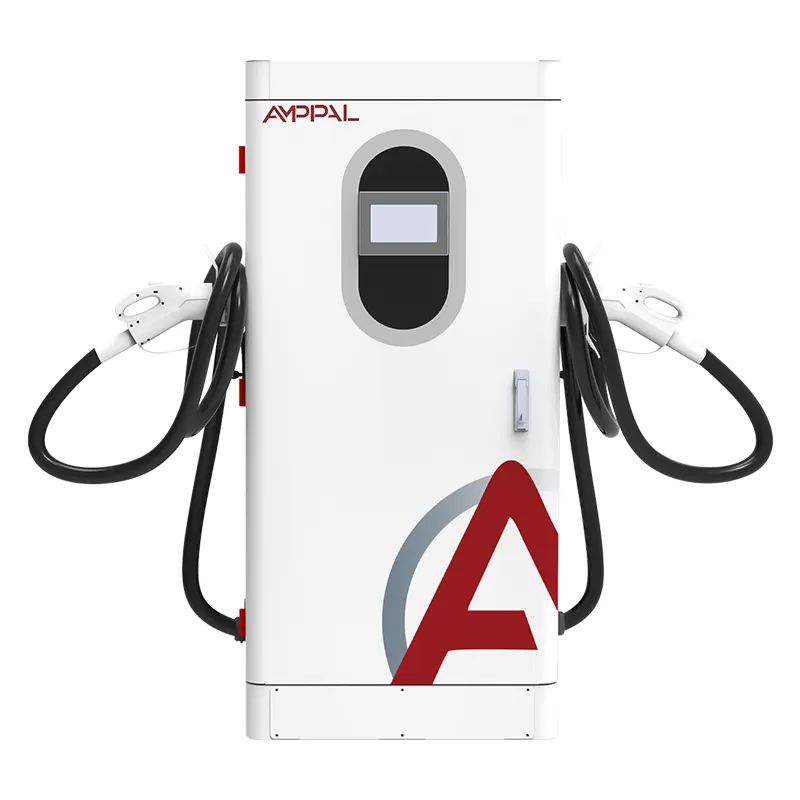

একটি 180kW DC ফাস্ট চার্জার সাধারণত একটি ছোট সাইটে সবচেয়ে ব্যয়বহুল মেশিন এবং সবচেয়ে কম তত্ত্বাবধান করা হয়। AF-DC-180-Y-B-O-4-H হল একটি ফ্লোর-স্ট্যান্ডিং ইন্টিগ্রেটেড ক্যাবিনেট: পাওয়ার মডিউল, কন্ট্রোলার, 7-ইঞ্চি টাচ স্ক্রিন, RFID রিডার, কার্ড টার্মিনাল এবং একটি 1620 × 750 × 560 মিমি বডির ভিতরে দুটি চার্জিং বন্দুক৷ এটিকে একটি প্যাডে বোল্ট করুন, এটিকে AC380V খাওয়ান, এবং এটি কেউ না দেখেই চলে৷

ক্রয় মূল্য আট বছরে এই মেশিনের দামের এক তৃতীয়াংশ হতে পারে। বাকিটা লস, ডাউনটাইম এবং সার্ভিস ভিজিট, যে কারণে এই মডেলটি তার ইঞ্জিনিয়ারিং বাজেট ফল্ট সনাক্তকরণ এবং দূরবর্তী পুনরুদ্ধারের জন্য ব্যয় করে। তেরটি নিরাপত্তা ফাংশন, OCPP অ্যালার্ম রিপোর্টিং এবং একটি পরিষেবা মডেল যা মেরামত করার সময়কে ঘিরে তৈরি করা হয়েছে। ক্রেতারা সাধারণত ফ্লিট অপারেটর এবং পে-রোলে ইঞ্জিনিয়ার ছাড়া সাইট মালিক হন, তাই মেশিনটিকে তার নিজের সমস্যাগুলি ব্যাখ্যা করতে হয়।

13 নিরাপত্তা ফাংশন, এবং ব্যর্থতা প্রতিটি ধরা

প্রতিটি সুরক্ষা একটি নির্দিষ্ট ব্যর্থতা মোডে ম্যাপ করা হয়, চেকবক্স হিসাবে বোল্ট করা হয় না। ক্রমানুসারে একটি ত্রুটি মেশিনে আঘাত করবে:

ইনসুলেশন মনিটরিং ডিসি সাইড ঘড়ি মাটিতে একটি ধীর লিক জন্য, ক্লাসিক বার্ধক্য-তারের ত্রুটি. এটি একটি কঠিন শর্টের জন্য অপেক্ষা করার পরিবর্তে একটি সেট থ্রেশহোল্ডে অ্যালার্ম করে।

পোলারিটি রিভার্স প্রোটেকশন আউটপুট ব্লক করে যদি একটি বন্দুক বিপরীত পিনের সাথে মিলিত হয়, গাড়ির ইলেকট্রনিক্সকে একটি অসতর্ক সংযোগ থেকে রক্ষা করে।

বজ্রপাতের সুরক্ষা এসি ইনপুট এবং ডিসি আউটপুট উভয়ের উপর প্ররোচিত স্পাইকগুলিকে শান্ট করে, যা গ্রামীণ প্যাডের উন্মোচিত একটি বাস্তব সমস্যা।

এসি ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ এবং ফেজ-লস ইউনিটটিকে 380V ±15% এর বাইরে কেটে দেয়, তাই ব্রাউনআউট এবং গ্রিড ফুলে যাওয়া কখনই পাওয়ার মডিউলগুলিতে পৌঁছায় না।

ডিসি ওভার-কারেন্ট, শর্ট-সার্কিট এবং আউটপুট ওভার-ভোল্টেজ তিনটি পৃথক ট্রিপ, কারণ একটি ক্ষতিগ্রস্ত বন্দুক, একটি ব্যর্থ মডিউল এবং একটি দুর্ব্যবহারকারী গাড়ির প্রতিটিরই আলাদা প্রতিক্রিয়া প্রয়োজন।

ওভার-টেম্পারেচার শাটডাউন, বন্দুকের তাপমাত্রা পর্যবেক্ষণ, অবশিষ্ট ফুটো সনাক্তকরণ, জরুরী স্টপ এবং লক করা ঘের তাপ এবং মানব-নিরাপত্তা স্তর সম্পূর্ণ করে।

প্রযুক্তিগত বিশেষ উল্লেখ

সাইট যেখানে 180kW ক্যাবিনেট তার রাখা উপার্জন করে

রাতভর অনুপস্থিত ডিপো যেখানে 2 টায় ব্যর্থতা মানে সকাল 6 টায় একটি মৃত বহর।

খুচরো এবং রেস্তোরাঁর লট যা রাতে বন্ধ হয়ে যায় কিন্তু তবুও অনলাইনে থাকার জন্য মেশিনের প্রয়োজন হয়।

গ্রামীণ বা করিডোর অবস্থান যেখানে একটি পরিষেবা পরিদর্শনের জন্য ভ্রমণের পুরো দিনের খরচ হয়৷

ছোট বাণিজ্যিক বহরগুলি একটি কঠোর দৈনিক সময়সূচীতে ডেলিভারি ভ্যান চালাচ্ছে।

পাতলা স্থানীয় সমর্থন নেটওয়ার্ক সহ বাজার, যেখানে দূরবর্তী রেজোলিউশন একমাত্র দ্রুত বিকল্প।

ত্রুটি থেকে ঠিক করতে: দূরবর্তী নির্ণয়ের কর্মপ্রবাহ

যখন কোনও সুরক্ষা ভ্রমণ করে, তখন ক্যাবিনেট একটি টাইমস্ট্যাম্প, মডিউল সিরিয়াল নম্বর এবং পরিমাপিত মান সহ একটি ত্রুটি রেকর্ড লিখে, তারপর এটিকে OCPP 1.6j এর উপর আপনার প্ল্যাটফর্মে ঠেলে দেয়। পরবর্তী ড্রাইভার আসার আগে আপনি ড্যাশবোর্ডে এরর কোড দেখতে পাচ্ছেন - ইনসুলেশন অ্যালার্ম, কানেক্টর ওভার-টেম্পারেচার, গ্রিড ডিপ।

আমরা মাঠে দেখি প্রতি তিনটি অ্যালার্মের মধ্যে দুটি স্ব-নিরাময় বা মিথ্যা: একটি ধুলোযুক্ত সংযোগকারী একবার উচ্চ তাপমাত্রার রিপোর্ট করে, একটি গ্রিড ডিপ দুই সেকেন্ডের জন্য আন্ডার-ভোল্টেজ ট্রিপ করে। তাই কর্মপ্রবাহ হল: কোডটি পড়ুন, পোর্টালে লাইভ ভোল্টেজ এবং তাপমাত্রার মান পরীক্ষা করুন, তারপর রিমোট রিসেট এবং সাইট ভিজিটের মধ্যে সিদ্ধান্ত নিন।

যদি একটি দূরবর্তী রিসেট ইভেন্টটি সাফ করে, তবে এটি ওয়ারেন্টি এবং বীমা রেকর্ডের জন্য লগ থাকে৷ যদি না হয়, কোডটি প্রযুক্তিবিদকে বলে যে কোন ড্রয়ারটি খুলতে হবে; বেশিরভাগ যান্ত্রিক সংশোধন হল একটি সংযোগকারী অদলবদল বা একটি মডিউল প্রতিস্থাপন, উভয়ই একটি 13 মিমি স্প্যানার এবং একটি অতিরিক্ত মডিউল দিয়ে করা যায়।

অ্যালার্মের তীব্রতা প্ল্যাটফর্মে টায়ার্ড করা হয়: তথ্যমূলক ঘটনাগুলি নিঃশব্দে লগ হয়, যখন নিরোধক অ্যালার্ম এবং বন্দুকের অতিরিক্ত তাপমাত্রা ডিউটি ​​ইঞ্জিনিয়ারকে একটি এসএমএস বা ইমেল ট্রিগার করে৷ এইভাবে একটি নাইট-শিফ্ট সমস্যা বিকেলের আবিষ্কারের পরিবর্তে সকালে সিদ্ধান্ত নেয়।

ফাইলের সার্টিফিকেশন এবং তাদের পিছনে পরীক্ষা

এই মডেলের জন্য CE, CB, TÜV, UL এবং CCC সার্টিফিকেট অনুরোধে অনুলিপি হিসাবে উপলব্ধ।

13টি নিরাপত্তা ফাংশন EN IEC 61851-1:2019 এবং 61851-23:2014 কনফার্মেন্সের মধ্যে বসে।

প্রতিটি ব্যাচ আউটপুট, দক্ষতা এবং comms লগ করা সহ 40°C অ্যাম্বিয়েন্টে 48-ঘন্টা বার্ন-ইন চালায়।

প্রতিটি ব্যাচ থেকে একটি নমুনা ক্যাবিনেট 96-ঘন্টা লবণ স্প্রে চেম্বারের মধ্য দিয়ে যায়।

প্রতিটি সুরক্ষা ট্রিপ কারখানায় ফাংশন-পরীক্ষিত হয়, শুধু নথিভুক্ত নয়।

উচ্চ-সম্ভাব্য (হাইপট) এবং গ্রাউন্ডিং ধারাবাহিকতা পরীক্ষাগুলি সমাপ্ত ইউনিটগুলিতে পুনরাবৃত্তি করা হয় এবং ফলাফলগুলি সিরিয়াল রেকর্ডের সাথে সংযুক্ত থাকে।

বিল্ডের ভিতরে: শীট মেটাল থেকে ক্রেট পর্যন্ত আট ধাপ

CNC পাঞ্চিং, বাঁকানো এবং ঘেরের লেজার কাটিং, তারপর ঢালাই এবং পাউডার আবরণ।

একটি ব্যাচ নমুনা 96-ঘন্টা লবণ স্প্রে চেম্বারে প্রবেশ করে যখন উত্পাদন চলতে থাকে।

এসি ইনপুট স্টেজ এবং ডিসি পাওয়ার মডিউলগুলি আলাদা লাইনে তৈরি করা হয় এবং কখনও মিশ্রিত হয় না।

SiC মডিউল, সংযোগকারী, RFID বোর্ড এবং কার্ড টার্মিনালে ইনকামিং পরিদর্শন।

টর্ক-নিয়ন্ত্রিত টার্মিনাল সহ ওয়্যারিং এবং প্রতিটি জয়েন্টে একটি ভিজ্যুয়াল QC পাস।

48-ঘন্টা বার্ন-ইন 40°C লগিং আউটপুট, দক্ষতা এবং যোগাযোগের স্থিতিশীলতা।

একটি জোরপূর্বক নিরোধক অ্যালার্ম সহ প্রতিটি সুরক্ষা ট্রিপের ফাংশন পরীক্ষা।

প্যাকিং, প্যালেটাইজিং এবং সিরিয়াল নম্বর সহ প্রি-শিপমেন্ট ফটো রিপোর্ট।

সাইজিং গাইড: যখন এই 180kW ক্যাবিনেট আপনার জন্য নয়

যদি আপনার সাইট 30-মিনিটের সেশনে শুধুমাত্র 400V গাড়ি পরিবেশন করে, তাহলে 180kW ট্র্যাফিক ন্যায্যতার চেয়ে বেশি মেশিন; নিম্ন ক্যাপেক্সে একটি 120kW ইউনিট একই সারি সাফ করে। এবং যদি আপনার 800V ট্রাকের জন্য সাব-30-মিনিটের টপ-আপের প্রয়োজন হয়, তবে এটিও ভুল বাছাই - যে কাজের চাপ তরল শীতল করতে চায়।

AF-DC-180-Y-B-O-4-H একটি 160-250 kVA ট্রান্সফরমার উপলব্ধ এবং হেডলাইন পাওয়ারের পরিবর্তে আপটাইম দ্বারা চালিত অর্থনীতি সহ সাইটগুলির জন্য উপযুক্ত৷ যদি গ্রিড সম্মতি বা অর্থপ্রদানের পদ্ধতিগুলি আপনার প্রধান উদ্বেগ হয়, আমাদের 80kW এবং 60kW মডেলগুলি একই ক্যাবিনেট প্ল্যাটফর্ম শেয়ার করে৷

আপনার ট্রান্সফরমার আসলে খাওয়াতে পারে এমন মেশিন কিনুন। একটি দুর্বল গ্রিডে একটি 180kW ইউনিট যা কখনও 100kW এর বেশি সরবরাহ করে না একটি ব্যাজ, ব্যবসা নয়।

কেন অপারেটররা কারখানা থেকে সরাসরি অর্ডার দেয়

নতুন বাজারের জন্য 1 ইউনিট থেকে ট্রায়াল অর্ডার গ্রহণ করা হয়েছে; 10+ ইউনিটের জন্য কন্টেইনার মূল্য।

স্টক 15-20 কার্যদিবসের মধ্যে ছুটি তৈরি করে; OEM ভেরিয়েন্টগুলি প্রায় 7-10 দিন যোগ করে।

ওয়ারেন্টি দাবি নির্মাতার কাছে যায়, রিসেলার চেইনের মাধ্যমে নয়।

অতিরিক্ত মডিউল মূল্য ক্রয়ের সময় সম্মত হয়, তাই মেরামতের খরচ আগে থেকেই জানা যায়।

কমিশনিংয়ের সময় আপনার OCPP প্ল্যাটফর্মে অ্যাক্সেস সহ ইংরেজি-ভাষী দূরবর্তী সমর্থন।

প্যাকিং, লোডিং এবং শিপিং নথি

মন্ত্রিপরিষদটি প্রায় 1720 × 850 × 660 মিমি এর একটি পাতলা পাতলা কাঠের ক্রেটে, ফোম কোণার ব্লক এবং একটি আর্দ্রতা ব্যাগ সহ খাড়া হয়। ফ্রেমের উপর চোখ তুলে একটি ফর্কলিফ্ট বা ক্রেন পুরো ইউনিটটিকে কাত না করেই সরাতে দেয়।

অর্ডার প্রতি ক্রেট মাত্রা থেকে লোডিং পরিকল্পনা গণনা করা হয়; প্রতি 40-ফুট কন্টেইনারে চারটি ক্যাবিনেট একটি সাধারণ আদর্শ পরিকল্পনা, যা টাই-ডাউন রেলগুলিতে বাঁধা।

চালানের সাথে রপ্তানি প্যাকিং তালিকা, বাণিজ্যিক চালান এবং শংসাপত্রগুলি; মূল শংসাপত্রের কপি আলাদাভাবে কুরিয়ার করা হয়।

বিক্রয়োত্তর: MTTR, অতিরিক্ত কিট এবং 2 বছরের মেয়াদ

দুই বছরের স্ট্যান্ডার্ড ওয়ারেন্টি পাওয়ার মডিউল, কন্ট্রোলার, এইচএমআই, সংযোগকারী এবং কার্ড টার্মিনাল কভার করে; তারের মত ভোগ্য পণ্য উত্পাদন ত্রুটির বিরুদ্ধে আচ্ছাদিত করা হয়.

একটি অনুপস্থিত সাইটের জন্য প্রস্তাবিত অতিরিক্ত জিনিসপত্র: একটি পাওয়ার মডিউল এবং প্রতি চারটি ক্যাবিনেটে একটি কন্ট্রোল বোর্ড, অর্ডারের সাথে পাঠানো হয়।

সাধারণ রেজোলিউশনের সময়: রিমোট রিসেট প্রায় 15 মিনিট, সংযোগকারীর অদলবদল প্রায় 30, মডিউল প্রতিস্থাপন প্রায় 45।

টেকনিশিয়ানরা নির্ণয়ের সময় আপনার প্ল্যাটফর্মের সাথে একটি লাইভ OCPP সেশনে যোগ দিতে পারেন।

ফার্মওয়্যার আপডেটগুলি নেটওয়ার্কে ঠেলে দেওয়া হয়, তাই ফিক্সগুলি ভিজিট ছাড়াই আসে৷

একটি আধা-বার্ষিক প্রতিরোধমূলক চেক - ফিল্টার, টর্ক রি-চেক, সংযোগকারী পরিধান - প্রস্তাবিত রক্ষণাবেক্ষণ পরিকল্পনার অংশ।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ: ভুল বনাম ডান

ভুল: খালি মাটিতে মন্ত্রিসভা দাঁড়ানো। ডানদিকে: একটি 150 মিমি কংক্রিট প্যাড, অ্যাঙ্কর বোল্ট এবং ড্রেনেজ দরজা থেকে দূরে ঢালু।

ভুল: কবর দেওয়ার শক্তি এবং কমস তারগুলি আলগা। ডানদিকে: পরে প্রতিস্থাপনের জন্য একটি টান দড়ি দিয়ে পৃথক নালী।

ভুল: ত্রৈমাসিক এয়ার-ফিল্টার চেক উপেক্ষা করা। ডান: গরম মরসুমের আগে ফিল্টার পরিষ্কার করা বা অদলবদল করা, ভ্রমণের পরে নয়।

ভুল: একটি নিরোধক অ্যালার্মকে নরম সতর্কতা হিসাবে বিবেচনা করা। ডানদিকে: বন্দুকটি আলাদা করা, রিডিং লগ করা এবং প্রথমে সংযোগকারীর আর্দ্রতা পরীক্ষা করা।

ভুল: ক্যাবিনেট লাইভ থাকাকালীন একটি মডিউল অদলবদল করা। ডান: লকআউট, স্ট্যান্ডবাই LED নিশ্চিত করুন, তারপর অতিরিক্ত স্লাইড করুন।

তিনটি অপারেটর অনলাইনে 180kW ইউনিট রাখার বিষয়ে কথা বলে

সংযুক্ত আরব আমিরাতের একটি লজিস্টিক অপারেটর একটি অনুপস্থিত মরুভূমি ডিপোতে চারটি ইউনিট চালায়। ধূলিকণা ছিল আসল শত্রু: গ্রীষ্মে মাসে দুবার অন্তরণ অ্যালার্ম উপস্থিত হয়, এবং রিমোট রিসেট তাদের বেশিরভাগই সকাল 6টা শিফটের আগে পরিচালনা করে। তার অভিযোগ সৎ - টাচ স্ক্রিন সরাসরি সূর্যের আলোতে জ্বলে, তাই এইচএমআই দুপুরে পড়া কঠিন।

কাজাখস্তানের একটি জ্বালানী-স্টেশন চেইন শীতকালে প্রতি কয়েক সপ্তাহে ফেজ-লস অ্যালার্ম দেখেছে। স্থানীয় গ্রিডটি সংক্ষিপ্তভাবে হ্রাস পেয়েছে, মন্ত্রিসভা এটি লগ করেছে এবং ড্যাশবোর্ড প্রবণতা এক সপ্তাহের মধ্যে গ্রিড অপারেটরের ত্রুটি দৃশ্যমান করেছে। কোন সাইট ভিজিট প্রয়োজন ছিল.

মেক্সিকোতে একটি খুচরা মলে 40 ডিগ্রি সেলসিয়াস দিনে সংযোগকারী তাপমাত্রার অ্যালার্ম ছিল। পরিচিতিগুলি পরিষ্কার করা এবং একটি জীর্ণ বন্দুক অদলবদল করা এটি সমাধান করেছে; অতিরিক্ত বন্দুকটি আসল অর্ডারের সাথে এসেছিল, তাই ঠিক করতে এক ঘন্টা সময় লেগেছিল।

FAQ: একটি অনুপস্থিত 180kW সাইট চালানো

প্রশ্ন: যখন ইউনিটটি 2 টায় ট্রিপ করে তখন কী ঘটে?

উত্তর: ত্রুটিটি লগ করা হয়েছে এবং OCPP এর মাধ্যমে আপনার প্ল্যাটফর্মে পুশ করা হয়েছে; পোর্টাল থেকে রিমোট রিসেট বেশিরভাগ ইভেন্ট পুনরুদ্ধার করে।

প্রশ্ন: আমি কিভাবে একটি ফল্ট কোড পড়তে পারি?

উত্তর: 7-ইঞ্চি স্ক্রিনের ইভেন্ট লগে বা আপনার প্ল্যাটফর্মে; প্রতিটি কোড পরিষেবা ম্যানুয়ালের একটি বিভাগে মানচিত্র, এবং লাইভ মান কোডের পাশে দেখায়।

প্রশ্নঃ আমার কি এমটিটিআর পরিকল্পনা করা উচিত?

উত্তর: রিমোট রিসেটের জন্য প্রায় 15 মিনিট এবং সাইটে একটি মডিউল অদলবদলের জন্য 45 মিনিট।

প্রশ্ন: নিরোধক অ্যালার্মের জন্য কি সর্বদা একজন প্রযুক্তিবিদ প্রয়োজন?

উত্তর: না। প্রথমে সংযোগকারীর আর্দ্রতা এবং ময়লা পরীক্ষা করুন; পরিষ্কার এবং একটি রিসেট পরে সবচেয়ে পরিষ্কার. শুধুমাত্র ক্রমাগত বা পুনরাবৃত্তি অ্যালার্ম একটি পরিদর্শন প্রয়োজন.

প্রশ্ন: একজন ব্যক্তি একটি পাওয়ার মডিউল প্রতিস্থাপন করতে পারেন?

উঃ হ্যাঁ। ড্রয়ার-শৈলী মডিউল পাওয়ার-ডাউন পরে স্লাইড আউট; ম্যানুয়াল এটি প্রায় দুই পৃষ্ঠায় কভার করে।

প্রশ্ন: আমি কোন খুচরা জিনিস রাখা উচিত?

উত্তর: প্রতি চারটি ক্যাবিনেটে একটি পাওয়ার মডিউল এবং একটি নিয়ন্ত্রণ বোর্ড আমাদের স্বাভাবিক সুপারিশ।

প্রশ্ন: ওয়ারেন্টি কি বজ্রপাতের ক্ষতি কভার করে?

উত্তর: সার্জ ইভেন্টগুলি কেস বাই কেস পরিদর্শন করা হয়; প্রতিস্থাপনযোগ্য ঢেউ এরেস্টার্স হল প্রমিত ক্ষেত্রের অংশ।

প্রশ্নঃ 180kW কি ইন্টারনেট ছাড়াই চার্জ হতে পারে?

উঃ হ্যাঁ। চার্জিং অফলাইনে চলতে থাকে এবং লেনদেন সংরক্ষণ করা হয় এবং যখন লিঙ্কটি ফিরে আসে তখন পুশ করা হয়।
