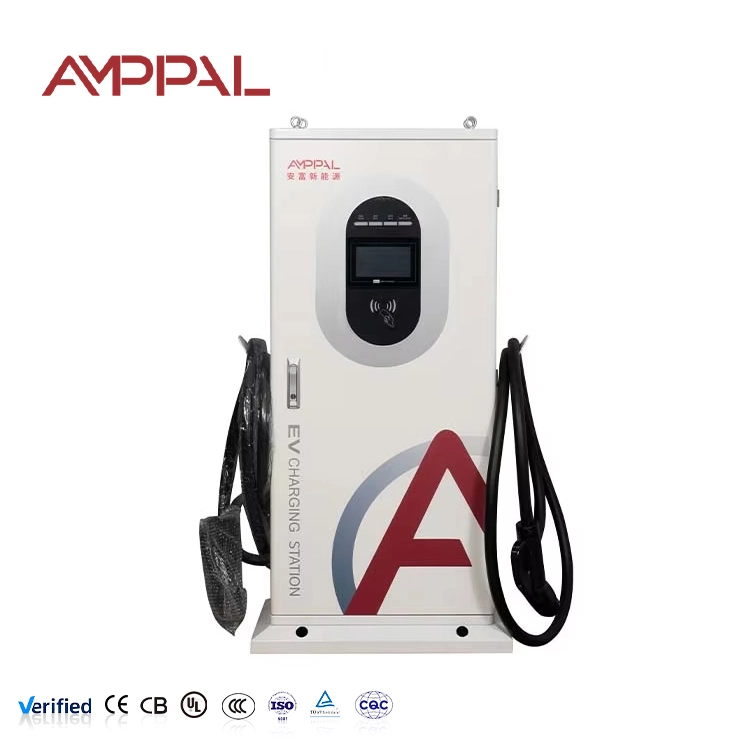

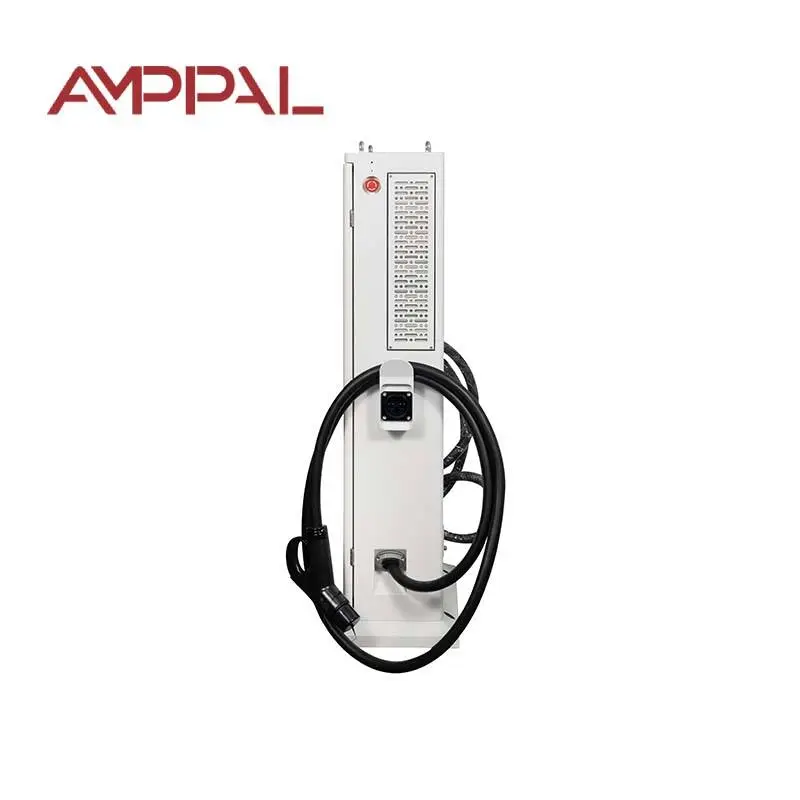

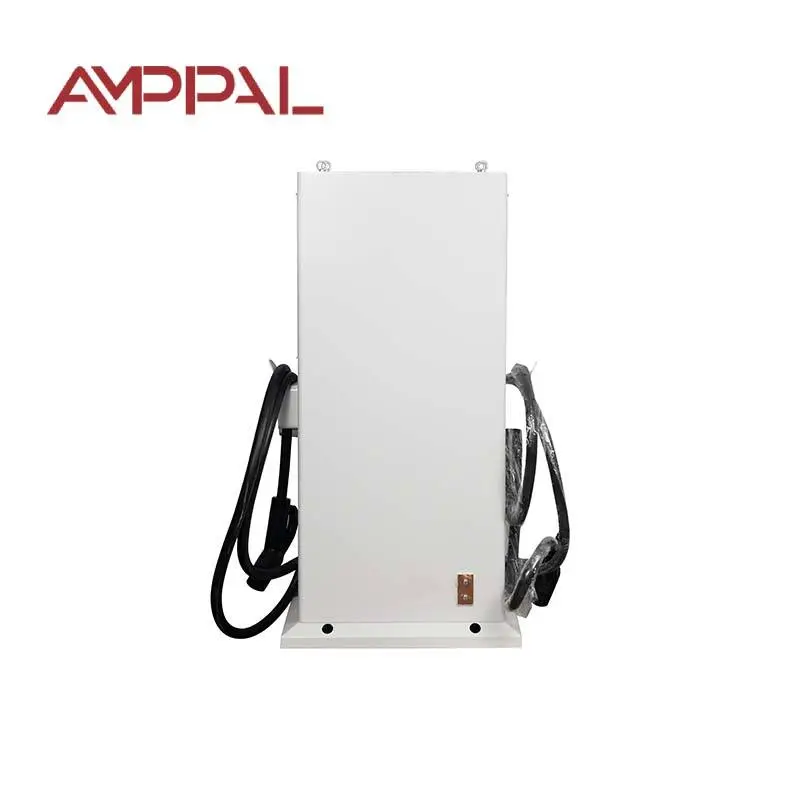

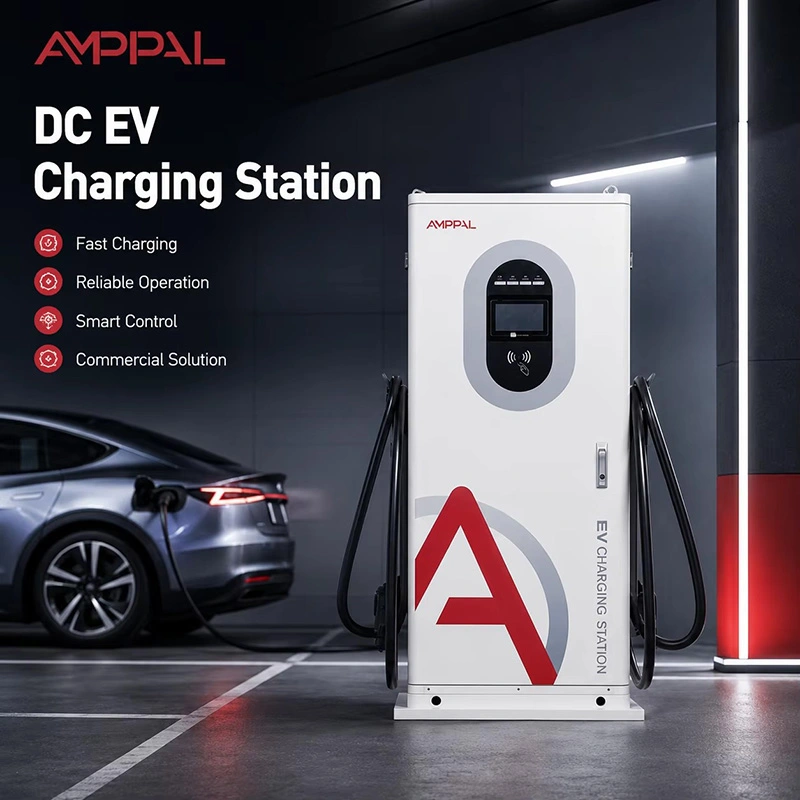

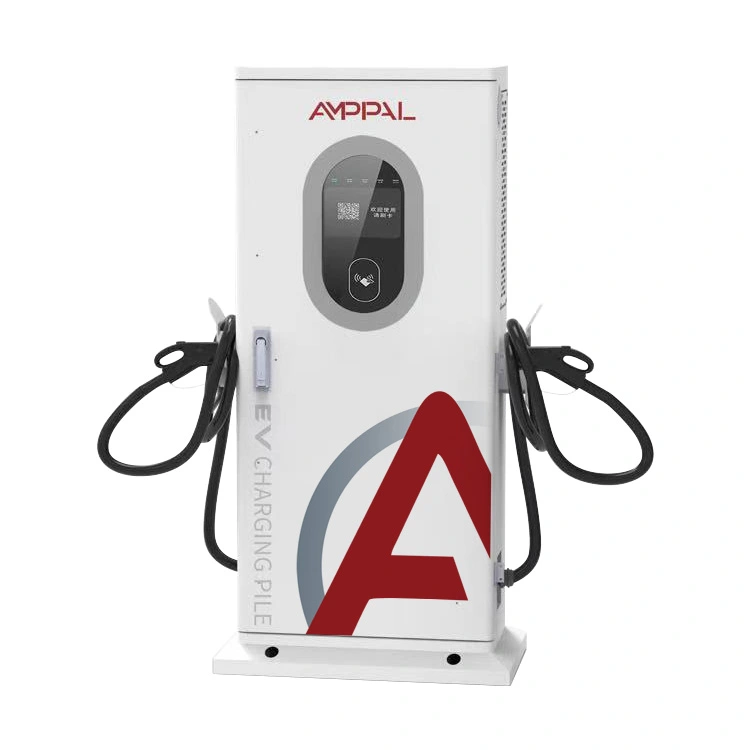

খুচরা পার্কিংয়ের জন্য 20kW কমপ্যাক্ট ইন্টিগ্রেটেড DC EV চার্জিং স্টেশন

অপরিচিতদের দ্বারা ব্যবহার করার জন্য নির্মিত একটি চার্জিং পোস্ট

কাজ করে এমন চার্জার এবং জনসাধারণ বিনা সহায়তায় ব্যবহার করতে পারে এমন চার্জারের মধ্যে পার্থক্য রয়েছে। AF-DC-020-Y-B-O-3 হল আমাদের দ্বিতীয় সমস্যার উত্তর। এটি তার বেসে 1517 মিমি লম্বা, যা তাদের গাড়ির পাশে দাঁড়িয়ে থাকা কারও জন্য 7-ইঞ্চি রঙের স্ক্রিন স্বাভাবিক চোখের স্তরে রাখে এবং কোমরের উচ্চতায় বন্দুকের হোলস্টার যেখানে একজন প্রাপ্তবয়স্ক ব্যক্তি আরামে একটি ডিসি কেবল তুলতে পারে।

স্ক্রিন হল যেখানে ডিজাইনের বেশিরভাগ প্রচেষ্টা চলে গেছে। সেশন স্ট্যাটাস, এনার্জি ডেলিভারি, অতিবাহিত সময়, বর্তমান শুল্ক এবং অবশিষ্ট অনুমান সবই এক পৃষ্ঠায় — কোনো মেনু ডাইভিং নেই। যখন কিছু ভুল হয়ে যায়, তখন বার্তাটি বলে যে একটি ফল্ট কোড প্রদর্শন করার পরিবর্তে কী করতে হবে যার অর্থ রাত এগারোটায় ড্রাইভারের কাছে কিছুই না।

পদচিহ্ন ইচ্ছাকৃতভাবে সংকীর্ণ। 650 × 300 মিমি এ পোস্টটি স্পেসে অনুপ্রবেশ না করে একটি স্ট্যান্ডার্ড পার্কিং বে-এর মাথায় ফিট করে, যা সাধারণত অপারেটরদের প্রাচীর মাউন্ট করতে বাধ্য করে।

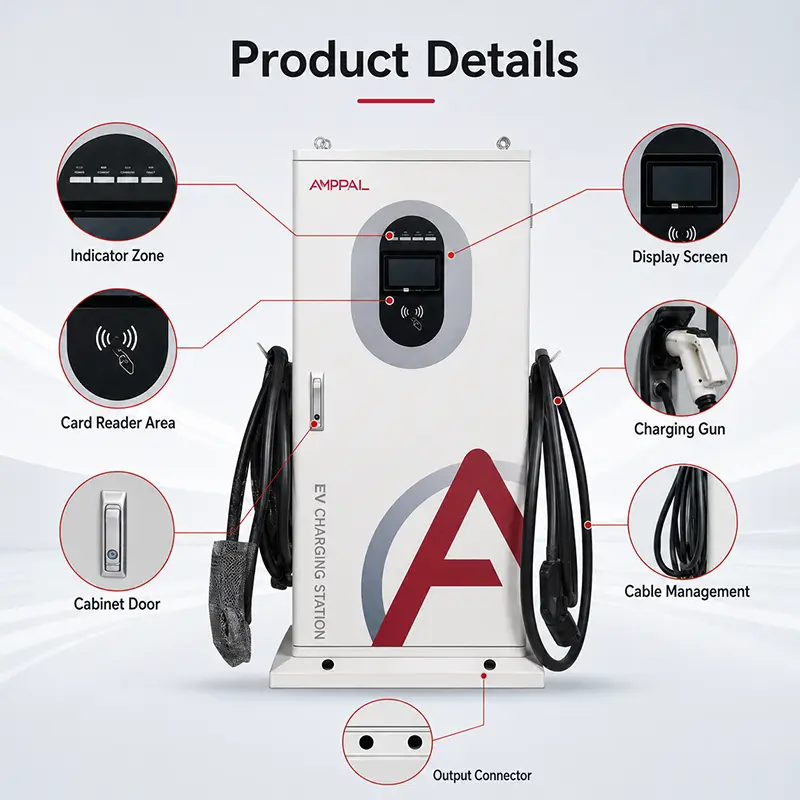

বিবরণ যা সমর্থন কল হ্রাস

1200 মিমি চোখের উচ্চতায় 7-ইঞ্চি রঙিন টাচ স্ক্রিন: নত না হয়ে দাঁড়িয়ে থাকা অবস্থান থেকে পাঠযোগ্য এবং বয়স্ক ড্রাইভারদের জন্য যথেষ্ট বড়।

তিনটি শুরু পদ্ধতি — RFID কার্ড, QR স্ক্যান, PIN কোড। যখন একটি ফোনে কোন সিগন্যাল থাকে না, তখনও কার্ডটি কাজ করে। যখন একজন ড্রাইভারের কোন কার্ড না থাকে, তখনও QR কাজ করে।

চারটি চার্জিং মোড: স্বয়ংক্রিয়ভাবে সম্পূর্ণ চার্জ, নির্দিষ্ট শক্তি, নির্দিষ্ট পরিমাণ এবং নির্দিষ্ট সময়। একটি ড্রাইভার বিশ মিনিট সময় নির্বাচন করে; একটি বাজেটের সাথে একটি পরিমাণ নির্বাচন করে।

তারের হোলস্টার এবং কাজের উচ্চতায় হুক: ক্ষতিগ্রস্থ বন্দুকের একক সবচেয়ে বড় কারণ হল চালকরা সেগুলোকে কংক্রিটের উপর ফেলে দেয় কারণ হোলস্টারটি বিশ্রী।

200-1000VDC জুড়ে 0-100A: আমাদের বড় ক্যাবিনেটের মতো একই ভোল্টেজ উইন্ডো, তাই 800V প্ল্যাটফর্ম হওয়ার কারণে কোনও যানবাহন ফিরিয়ে দেওয়া হয় না।

IP54 এনক্লোসার -25°C থেকে +50°C রেট করা হয়েছে, ইলেকট্রনিক্স কম্পার্টমেন্টটি ক্যাবল এন্ট্রি থেকে আলাদাভাবে সিল করা হয়েছে৷

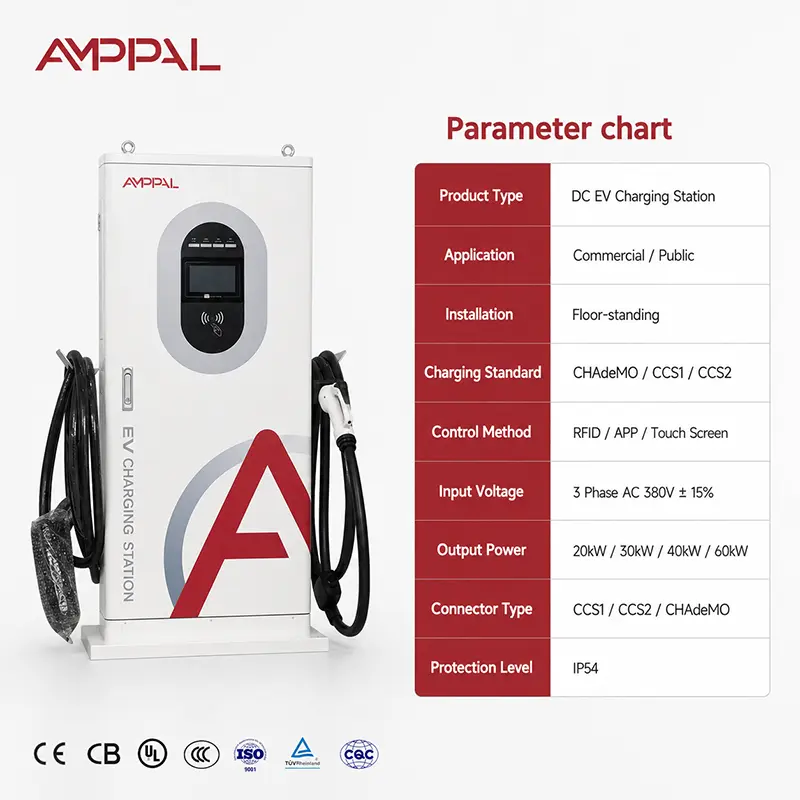

প্রযুক্তিগত বিশেষ উল্লেখ

যেখানে এই পোস্টটি সবচেয়ে ভালো কাজ করে

মিউনিসিপ্যাল ​​অন-স্ট্রিট পার্কিং: উপসাগরের মাথায় একটি সরু পোস্ট যা বেশিরভাগ নগর কর্তৃপক্ষ অনুমোদন করবে, যেখানে একটি বিস্তৃত মন্ত্রিসভা ফুটপাথ ছাড়পত্রের নিয়মকে ব্যর্থ করে।

হোটেল এবং রেস্তোরাঁর গাড়ি পার্ক: অতিথিরা সাহায্যের জন্য অভ্যর্থনা না জিজ্ঞাসা করেই স্ব-পরিষেবা দেয়, যেটি যেকোনো পাবলিক ইউনিটের ব্যবহারিক পরীক্ষা।

ছোট খুচরা পার্ক: 20kW একটি 60-90 মিনিটের দোকানের জন্য উপযুক্ত, এবং পোস্টটি স্টোরফ্রন্টের পাশে শিল্পের পরিবর্তে ইচ্ছাকৃত দেখায়।

শেয়ার্ড বে সহ আবাসিক যৌগ: PIN অ্যাক্সেস একটি RFID কার্ড সিস্টেম পরিচালনা না করে একটি ব্যবস্থাপনা অফিস ইস্যু কোড করতে দেয়।

কর্মক্ষেত্রে ভিজিটর পার্কিং: QR স্টার্ট মানে কোম্পানীর কার্ড স্কিমে নথিভুক্ত না হয়ে ভিজিটর চার্জ করে।

একজন ড্রাইভার প্লাগ ইন করলে কি হয়

ক্রম স্থির করা হয়েছে এবং কয়েক সেকেন্ড সময় নেয়। পোস্টটি সংযোগকারীকে সনাক্ত করে, লকটি নিযুক্ত হয়েছে তা নিশ্চিত করে, তারপর কন্টাক্টরগুলি খোলা থাকার সময় DC পাশে একটি নিরোধক পরীক্ষা চালায়। যদি নিরোধক থ্রেশহোল্ডের নীচে থাকে — একটি ভেজা সংযোগকারী, একটি ক্ষতিগ্রস্ত তার — এটি সেখানে থামে এবং ড্রাইভারকে পুনরায় সংযোগ করতে বলে।

যে পাস, পোস্ট এবং যানবাহন পরামিতি বিনিময়. বিএমএস লক্ষ্য ভোল্টেজ এবং সর্বাধিক গ্রহণযোগ্য বর্তমান; পোস্টটি নিশ্চিত করে যে এটি কী সরবরাহ করতে পারে এবং র‌্যাম্পিং শুরু করে। এই বিন্দু থেকে গাড়িটি স্রোতের নিয়ন্ত্রণে থাকে, যে কারণে অভিন্ন পোস্টে দুটি গাড়ি খুব ভিন্ন হারে চার্জ করতে পারে।

সেশন শেষ হলে ড্রাইভার নির্বাচিত চারটি মোডের যে কোনোটি পরিচালনা করে। বিএমএস স্টপ না ডাকা পর্যন্ত অটো চলে। নির্দিষ্ট পরিমাণ, নির্দিষ্ট শক্তি এবং নির্দিষ্ট সময় তাদের নিজস্ব অবস্থায় শেষ হয় এবং পোস্টটি স্ক্রিনে কারণটি রিপোর্ট করে যাতে কেউ দোষ না ধরে।

কমপ্লায়েন্স এবং লাইন টেস্টিং

EN IEC 61851-1:2019 এবং EN IEC 61851-23:2014, প্রতিটি পোস্টের সাথে CE ঘোষণা এবং ক্রমিক পরীক্ষার রিপোর্ট পাঠানো হয়েছে।

সম্পূর্ণ -25°C থেকে +50°C অপারেটিং রেঞ্জ জুড়ে পাঠযোগ্যতা এবং প্রতিক্রিয়ার জন্য স্ক্রীন এবং স্পর্শ স্তর পরীক্ষা করা হয়েছে; ঠান্ডা আবহাওয়া স্পর্শ ব্যর্থতা পাবলিক ইউনিট একটি সাধারণ অভিযোগ.

100% অন্তরণ প্রতিরোধের এবং অস্তরক শক্তি পরীক্ষা.

উত্পাদন নমুনাগুলিতে বন্দুক এবং হোলস্টার যান্ত্রিক সাইক্লিং — হোলস্টার হল স্ব-পরিষেবা সরঞ্জামের পরিধানের পয়েন্ট।

IP54 যাচাইকরণ প্লাস ঘের এবং বেস উপর 96-ঘন্টা লবণ স্প্রে.

প্যাকিং আগে তাপ লগিং সঙ্গে সম্পূর্ণ লোড রান ইন.

পোস্ট কিভাবে নির্মিত হয়

1. মডিউল, পর্দা সমাবেশ, পাঠক, contactors এবং তারের সেট ইনকামিং পরিদর্শন.

2. CNC পাঞ্চিং এবং কলাম এবং বেস প্যানেল গঠন; বেস ফ্ল্যাঞ্জ জ্যামিতি সেট করে যে পোস্টটি নোঙ্গর করার পরে কীভাবে সত্য হয়।

3. কলাম থেকে বেস রোবোটিক ঢালাই, দৃশ্যমান মুখের উপর seams স্থল ফ্লাশ.

4. প্রাক-চিকিত্সা এবং ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ; পাবলিক-মুখী যন্ত্রপাতি একটি অতিরিক্ত আবরণ বেধ চেক পায়।

5. পাওয়ার সমাবেশ — মডিউল, বাসবার এবং অভ্যন্তরীণ ওয়্যারিং, সমস্ত পাওয়ার টার্মিনাল টর্কযুক্ত এবং সাক্ষী-চিহ্নিত।

6. HMI এবং অ্যাক্সেস হার্ডওয়্যার লাগানো: স্ক্রিন, কার্ড রিডার, QR ক্যামেরা উইন্ডো এবং কীপ্যাড, প্রতিটি ফাংশন-পরীক্ষিত।

7. ফার্মওয়্যার লোড, সেন্সর ক্রমাঙ্কন, এবং একটি স্ক্রিপ্টেড ইউজার-ইন্টারফেস পরীক্ষা যা চারটি চার্জিং মোড কভার করে।

8. সম্পূর্ণ-লোড রান-ইন, নিরাপত্তা ব্যাটারি, আইপি চেক, তারপর রপ্তানির জন্য crated.

একটি পাবলিক পোস্টের জন্য 20kW কি সঠিক শক্তি?

টেন্ডার ডকুমেন্টে যা চিত্তাকর্ষক শোনাচ্ছে তার সাথে নয়, গাড়িটি আসলে কতক্ষণ পার্ক করা আছে তার সাথে পাওয়ার মেলুন।

20kW-এ একজন চালক প্রতি ঘন্টায় প্রায় 20kWh গতি পায় — প্রায় 100-120km রেঞ্জ। একটি শপিং ট্রিপ, একটি খাবার বা একটি অফিস পরিদর্শনের জন্য যা সম্পূর্ণরূপে পর্যাপ্ত, এবং পোস্টটি কিনতে কম এবং সংযোগ করতে কম খরচ করে৷

যদি আপনার উপসাগরগুলি চল্লিশ মিনিটের মধ্যে উল্টে যায়, বা যদি ড্রাইভাররা দ্রুত চলে যাওয়ার আশা করে আসে, তবে এটি ভুল পণ্য এবং আমরা এখনই বলব: 60kW বা 120kW ক্যাবিনেটগুলি দেখুন। সমানভাবে, যদি সাইটটি বিশুদ্ধভাবে রাতারাতি আবাসিক পার্কিং হয়, তবে এসি পোস্টগুলি যথেষ্ট কম অর্থের জন্য একই ড্রাইভারদের পরিবেশন করবে।

একই শক্তিতে ওয়াল বক্সের সাথে এটি কীভাবে তুলনা করে

প্লেসমেন্ট স্বাধীনতা: একটি পোস্ট সাইটের যে কোন জায়গায় উপসাগরের দিকে যায়। একটি প্রাচীর বাক্স সঠিক জায়গায় একটি প্রাচীর প্রয়োজন, যা প্রায়শই একটি খোলা গাড়ি পার্কে বিদ্যমান নেই।

সর্বজনীন উপস্থাপনা: একটি বড় স্ক্রীন সহ একটি সমাপ্ত পোস্ট ইচ্ছাকৃত অবকাঠামো হিসাবে পড়ে; চালকরা এটিকে দেয়ালের একটি বাক্সের চেয়ে বেশি বিশ্বাস করে এবং এটি ব্যবহারে দেখায়।

স্ক্রিনের আকার: এখানে 7-ইঞ্চি রঙ 4.3-ইঞ্চির বিপরীতে দেওয়ালে মাউন্ট করা 20kW। অযৌক্তিক জনসাধারণের ব্যবহারের জন্য বৃহত্তর পর্দা পার্থক্য মূল্য.

ইনস্টলেশন: একটি পোস্টের জন্য নীচে থেকে একটি ছোট ভিত্তি এবং তারের প্রবেশ প্রয়োজন; একটি প্রাচীর বাক্স না. সেই ভিত্তির জন্য বাজেট।

বাণিজ্যিক শর্তাবলী উভয় ক্ষেত্রেই অভিন্ন: MOQ 1 ইউনিট স্ট্যান্ডার্ড, 15-20 কার্যদিবস, দুই বছরের ওয়ারেন্টি, 50 ইউনিট থেকে কাস্টম ব্র্যান্ডিং।

ক্রেটিং এবং ডেলিভারি

পোস্টগুলি প্রায় 1620 × 750 × 420 মিমি, স্থূল ওজন প্রায় 85 কেজি, স্ক্রীনের মুখের উপর ফোমের সুরক্ষা সহ এবং একই ক্রেটে আলাদাভাবে বন্দুকটি প্যাক করা একটি প্লাইউড ক্রেটে সোজাভাবে পাঠানো হয়।

ছয় ক্রেট একটি আদর্শ রপ্তানি প্যালেট কনফিগারেশন মাপসই; একটি 20-ফুট পাত্রে 48টি পোস্ট এবং 40-ফুট উচ্চ কিউব প্রায় 100টি লাগে, যা নোঙ্গর কিট অর্ডারের সাথে পাঠানোর উপর নির্ভর করে।

উপলব্ধ শর্তাবলী হল EXW, FOB Ningbo বা Shanghai, CIF এবং DDP বেশিরভাগ ইউরোপীয় এবং উপসাগরীয় গন্তব্যে। অ্যাঙ্কর বোল্ট কিট এবং ইনস্টলেশন টেমপ্লেটগুলি কোনও চার্জ ছাড়াই পণ্যগুলির সাথে প্রেরণ করা হয়। ডকুমেন্টেশন ইনভয়েস, প্যাকিং তালিকা, সিই ঘোষণা, ক্রমিক পরীক্ষার রিপোর্ট এবং ভিত্তি অঙ্কন অন্তর্ভুক্ত।

পরিষেবা এবং ভোগ্য সামগ্রী

পাওয়ার মডিউল, স্ক্রিন, রিডার, কন্টাক্টর এবং তারের সমাবেশ জুড়ে দুই বছরের ওয়ারেন্টি।

চার্জিং বন্দুক এবং তারকে ফিল্ড-প্রতিস্থাপনযোগ্য হিসাবে বিবেচনা করা হয়; একটি ডিস্ট্রিবিউটর মজুদ করে দুটি অতিরিক্ত বন্দুক সমাবেশ এক দিনের মধ্যে সবচেয়ে সাধারণ পাবলিক সাইটের ক্ষতির সমাধান করতে পারে।

OCPP এর মাধ্যমে দূরবর্তী ডায়াগনস্টিক যেখানে সংযুক্ত আছে, স্ক্রীন এবং রিডার স্ট্যাটাস সহ।

নিশ্চিতকরণের 48 ঘন্টার মধ্যে অতিরিক্ত খুচরা কুরিয়ার দ্বারা 3-5 কার্যদিবসের মধ্যে পাঠানো হয়।

প্রস্তাবিত পরিষেবার ব্যবধান: সর্বজনীন সাইটে ছয় মাস — ফিল্টার পরিষ্কার, বন্দুক এবং হোলস্টার পরিদর্শন, গ্যাসকেট চেক, পর্দার পৃষ্ঠ পরীক্ষা।

পাবলিক সাইটে কি ভুল হয়

ভুল: সরাসরি বিকেলের সূর্যের দিকে মুখ করে পোস্ট ইনস্টল করা। ডানদিকে: কম সূর্য থেকে দূরে স্ক্রীনকে অভিমুখী করুন, অথবা উচ্চ-উজ্জ্বলতা প্রদর্শনের বিকল্পে ফিট করুন। অপঠিত স্ক্রিন ধীর চার্জিংয়ের চেয়ে বেশি অভিযোগ তৈরি করে।

ভুল: একটি পাতলা পৃষ্ঠের স্ল্যাবে নোঙ্গর করা। ডান: সরবরাহকৃত অঙ্কনে একটি সঠিক ভিত্তি ঢেলে দিন। যানবাহন উল্টে যাওয়ার মাধ্যমে পোস্টগুলি ছিটকে যায় এবং বেস সেই লোড নেয়।

ভুল: উপসাগরের সামনে একটি চাকা স্টপ বা বোলার্ড বাদ দেওয়া। ডান: একটি ফিট. প্রতিস্থাপন কলামের বিপরীতে খরচ তুচ্ছ।

ভুল: QR কোড স্টিকারটি বিবর্ণ হতে ছেড়ে যাচ্ছে। ডান: প্রতিটি পরিষেবা পরিদর্শনে এটি পরীক্ষা করুন — একটি ব্লিচড QR কোড নিঃশব্দে প্রতিটি সেশনকে হত্যা করে যা একটি ফোন দিয়ে শুরু হতো।

ভুল: ভাংচুর অনুমান করা একটি হার্ডওয়্যার সমস্যা। ডানদিকে: আলো এবং ক্যামেরা কভারেজ একটি পাবলিক পোস্টকে যেকোনো এনক্লোজার রেটিং থেকে ভালোভাবে রক্ষা করে।

সাইট মালিক প্রতিক্রিয়া

উত্তর গ্রীসের একটি পৌরসভা 2025 সালে চারটি টাউন কার পার্ক জুড়ে চৌদ্দটি পোস্ট স্থাপন করেছিল৷ তাদের পরিবহন কর্মকর্তা রিপোর্ট করেছেন যে PIN বিকল্পটি সবচেয়ে বেশি ব্যবহৃত স্টার্ট পদ্ধতি হিসাবে পরিণত হয়েছে, কার্ড নয় — স্থানীয় অ্যাকাউন্ট ছাড়া দর্শকরা কেবল পার্কিং পরিচারকের কাছ থেকে একটি কোড নিয়েছিল৷

তিনটি সম্পত্তি জুড়ে এগারোটি পোস্ট সহ জর্জিয়ার একটি হোটেল গোষ্ঠী একটি প্রতিক্রিয়া দিয়েছে যা আমাদের সুপারিশকে পরিবর্তন করেছে: তারা চারটি চার্জিং মোডকে স্বয়ংক্রিয় এবং অতিথি ব্যবহারের জন্য নির্দিষ্ট সময় সীমাবদ্ধ রাখতে বলেছে, কারণ অন্য দুটি লোককে বিভ্রান্ত করেছে৷ সেই কনফিগারেশনটি এখন একটি ফার্মওয়্যার সেটিং হিসাবে উপলব্ধ৷

উজবেকিস্তানের একটি অপারেটর নয়টি পোস্ট চালাচ্ছে বলে উল্লেখ করেছে যে সংকীর্ণ 300 মিমি গভীরতা সিদ্ধান্তমূলক ছিল — তাদের উপসাগরগুলি শক্ত সঞ্চালন সহ একটি সোভিয়েত-যুগের স্ট্যান্ডার্ডে স্থাপন করা হয়েছে এবং একটি গভীর ক্যাবিনেট অগ্নি অ্যাক্সেস সমীক্ষায় ব্যর্থ হবে।

ক্রেতাদের থেকে প্রশ্ন

প্রশ্ন: একজন চালক কি অ্যাপ বা অ্যাকাউন্ট ছাড়া এটি ব্যবহার করতে পারেন?

উঃ হ্যাঁ। পিন এবং আরএফআইডি উভয়ই স্বতন্ত্র কাজ করে। আপনি যেখানে ব্যাক-অফিস প্ল্যাটফর্ম চালান সেখানে QR উপলব্ধ।

প্রশ্নঃ এর কি ভিত্তি প্রয়োজন?

উত্তর: নীচে থেকে তারের এন্ট্রি সহ আমাদের সরবরাহকৃত অঙ্কনে একটি কংক্রিট প্যাড। অ্যাঙ্কর বোল্ট এবং টেমপ্লেট অন্তর্ভুক্ত করা হয়েছে।

প্রশ্নঃ দিনের আলোতে পর্দা কতটা দেখা যায়?

উত্তর: আদর্শ পর্দা ছায়া এবং পরোক্ষ আলোতে পাঠযোগ্য। সূর্যের দিকে মুখ করে খোলা ফোরকোর্টের জন্য উচ্চ-উজ্জ্বলতার বিকল্পটি নির্দিষ্ট করুন।

প্রশ্ন: চারটি মোডের মধ্যে কোনটি আমার সক্রিয় করা উচিত?

উত্তর: পাবলিক সাইটগুলির জন্য, অটো এবং নির্দিষ্ট সময় বেশিরভাগ ড্রাইভারকে কভার করে। নির্দিষ্ট পরিমাণ প্রিপেইড মডেলের জন্য উপযুক্ত। আপনি ফার্মওয়্যারে মেনু সীমাবদ্ধ করতে পারেন।

প্রশ্ন: চার্জিং তারের কতক্ষণ?

A: মান হিসাবে 5 মিটার, যা একটি উপসাগরের উভয় পাশে খাঁড়িতে পৌঁছায়। দীর্ঘ তারগুলি উপলব্ধ তবে ব্যবহারকারীর পরিচালনার জন্য ওজন যোগ করুন।

প্রশ্ন: একটি পাবলিক ট্যারিফকে ন্যায্যতা দেওয়ার জন্য কি 20kW যথেষ্ট?

উত্তর: বাস-ভিত্তিক সাইটগুলিতে, হ্যাঁ। ট্রানজিট সাইটগুলিতে যেখানে ড্রাইভাররা গতির আশা করে, দামের অভিযোগ অনুসরণ করে। সততার সাথে বিদ্যুতের সাথে ট্যারিফ মেলান।

প্রশ্ন: আমি কি দুটি বন্দুক ফিট করতে পারি?

উত্তরঃ এই মডেলে নয়। মাল্টি-গান অপারেশন আমাদের স্প্লিট-টাইপ ক্যাবিনেট দিয়ে শুরু হয়।

প্রশ্ন: সীসা সময় কি?

একটি: 15-20 কার্যদিবসের মান; কাস্টম রঙ, স্ক্রিন গ্রাফিক্স বা একটি সীমাবদ্ধ ফার্মওয়্যার বিল্ডের জন্য 25-30। MOQ 1 ইউনিট স্ট্যান্ডার্ড, ব্র্যান্ডিংয়ের জন্য 50।
