ফ্লিট ডিপোগুলির জন্য 240kW উচ্চ-ক্ষমতার DC ফাস্ট ইভি চার্জিং স্টেশন

কেন 240kW একটি বিল্ডিং ব্লক, শুধু একটি চার্জার নয়

সবচেয়ে সস্তা সম্প্রসারণের জন্য পরিকল্পনা করা হয়েছে, এবং দ্বিতীয় পর্যায়ে যেখানে বেশিরভাগ চার্জিং সাইট ব্যর্থ হয়। প্রথম দুটি ক্যাবিনেট সহজ; সমস্যা তখন আসে যখন ট্রাফিক বাড়তে থাকে এবং সাইটের জন্য আরও চারটি প্রয়োজন - এবং ট্রান্সফরমার, ট্রেঞ্চ এবং কন্ডুইটের মাপ ঠিক দুই ছিল৷

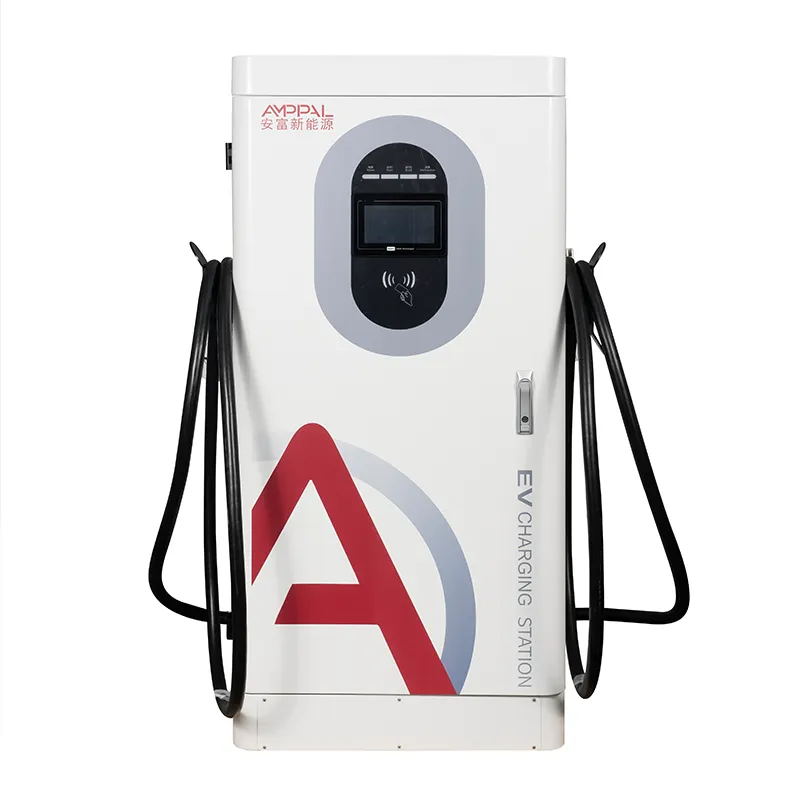

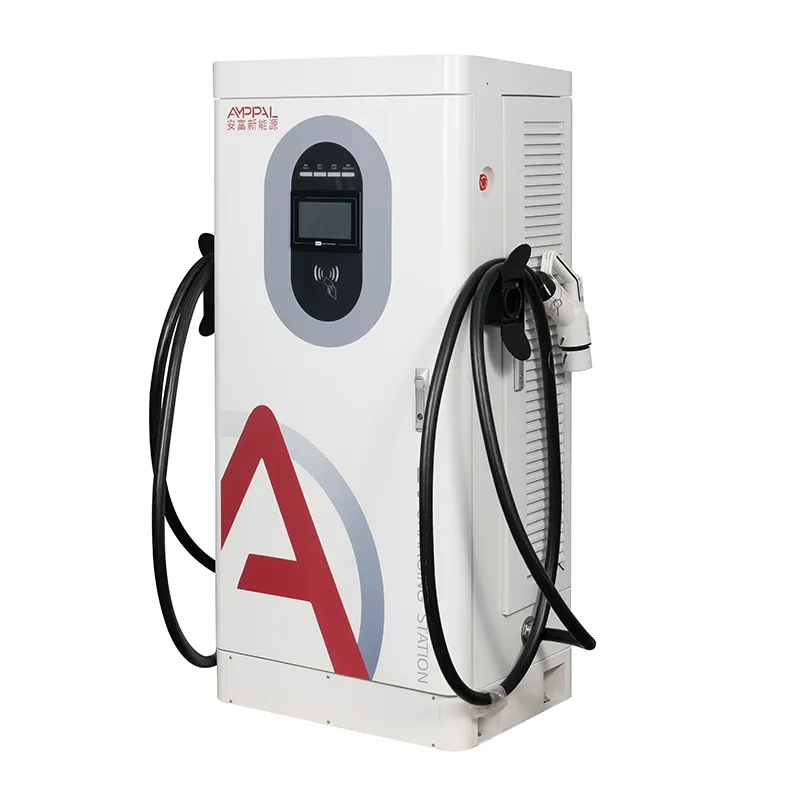

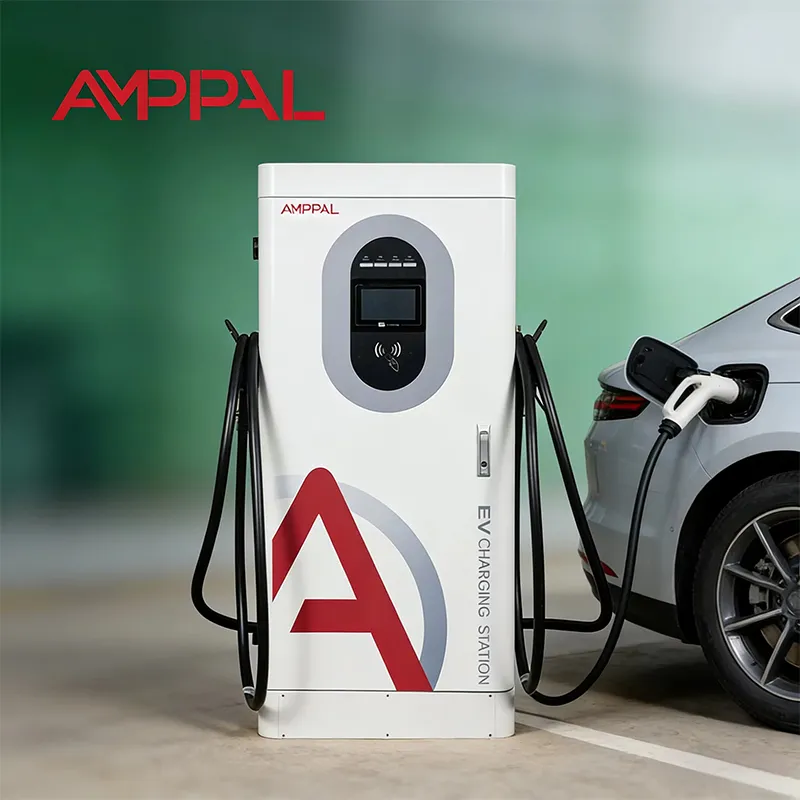

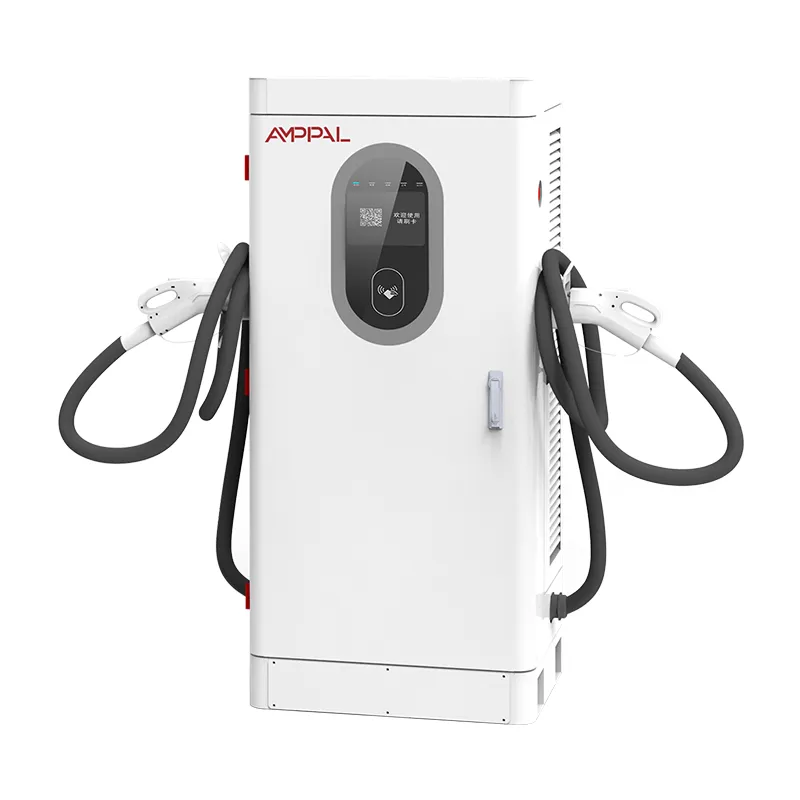

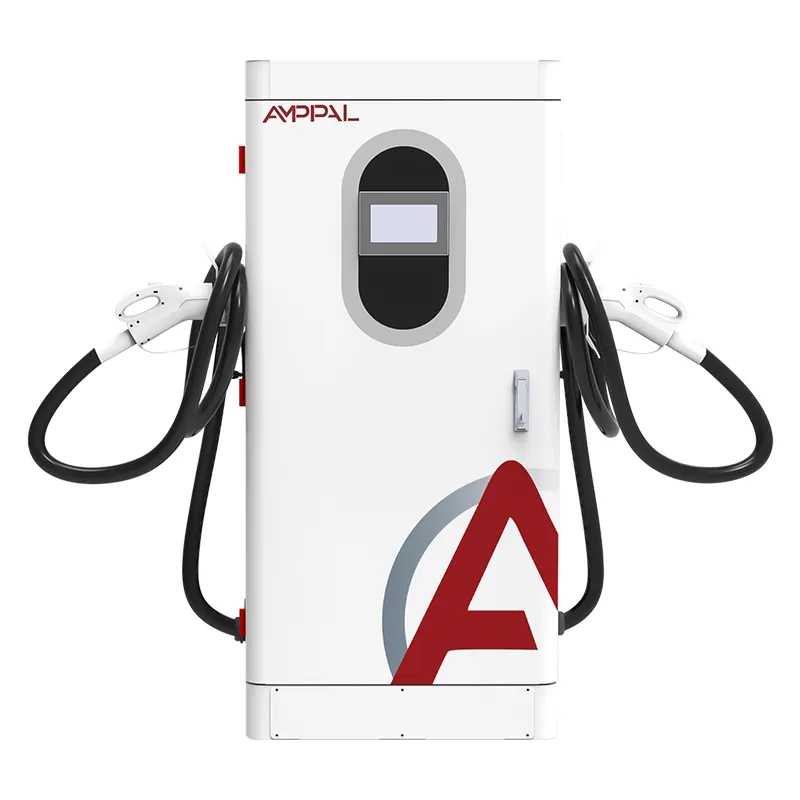

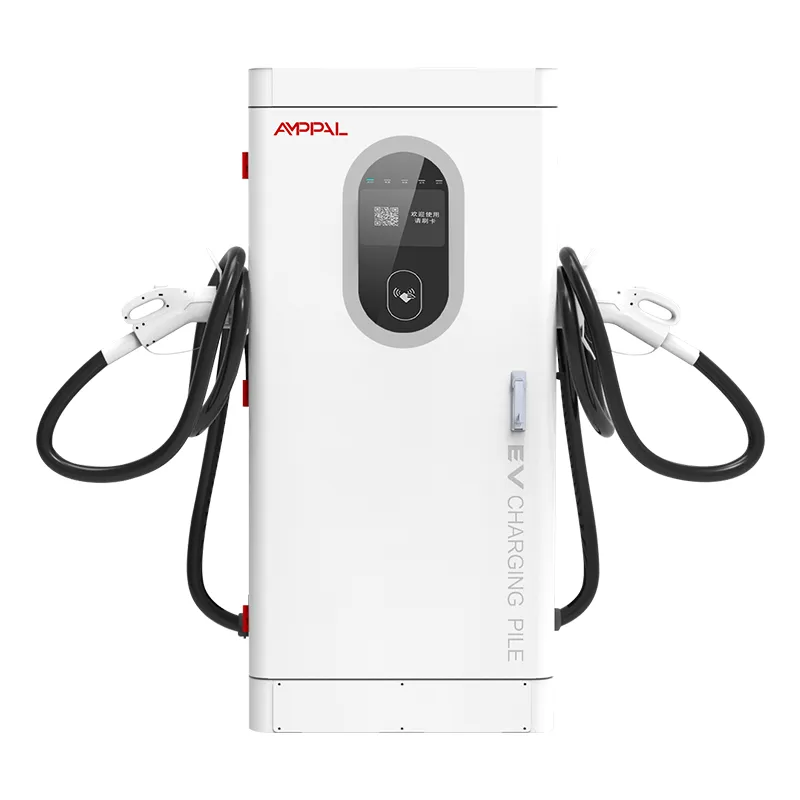

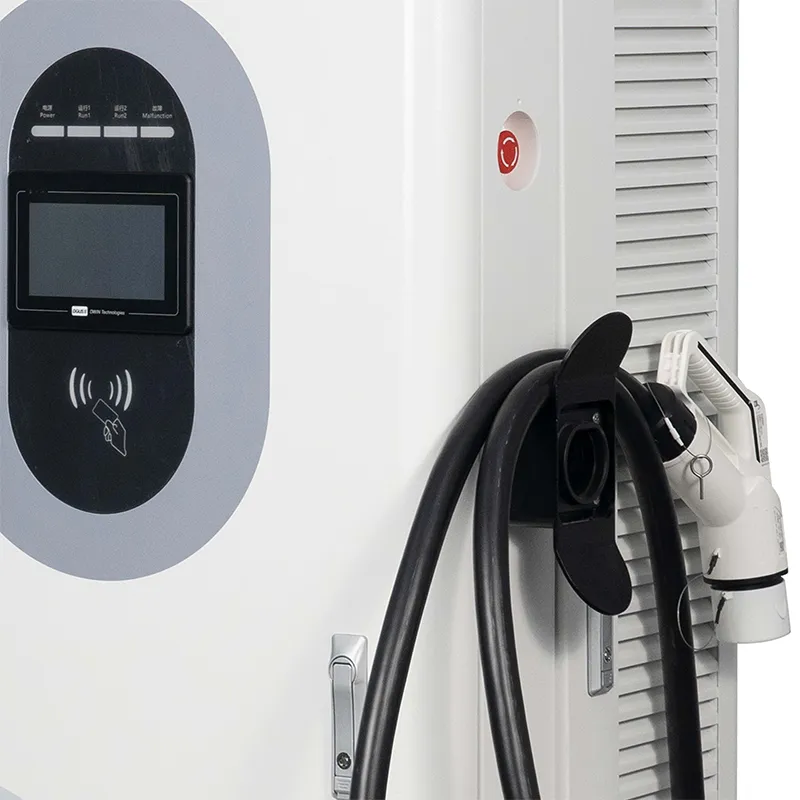

AF-DC-240-Y-B-O-4-H হল একটি ফ্লোর-স্ট্যান্ডিং ইন্টিগ্রেটেড ক্যাবিনেট (1620 × 750 × 560 মিমি) যার আসল কাজ হল একটি বৃদ্ধি বক্ররেখা মাপসই করা। দুটি ইউনিট আজ 480kW আউটপুট প্রদান করে; একই প্যাড লেআউট, তারের রুট এবং ওসিপিপি সেটআপ তৃতীয় এবং চতুর্থ কোন পুনঃখনন ছাড়াই গ্রহণ করে। প্রথম পর্যায়ের ডকুমেন্টেশনে সঠিক প্যাড, ট্রেঞ্চ এবং ফিডার স্পেক অন্তর্ভুক্ত থাকে, তাই ফেজ-টু ঠিকাদার অনুমানের চেয়ে অঙ্কন থেকে উদ্ধৃতি দেয়।

তিন বছরের মধ্যে আপনার যে সাইটটি থাকবে তার জন্য পরিকল্পনা করুন, ট্র্যাফিক এখন ন্যায্যতা দেয় এমন ক্যাবিনেটগুলি কিনুন এবং প্যাড, কন্ডুইট এবং প্ল্যাটফর্ম এক পর্যায় এগিয়ে থাকতে দিন।

সম্প্রসারণ পথ: দুই ইউনিট থেকে আট পর্যন্ত

প্রথম পর্যায়: একটি 630 কেভিএ ট্রান্সফরমারে দুটি 240kW ইউনিট, সবচেয়ে ছোট আকার যা সাইট লোডের জন্য হেডরুম সহ সম্পূর্ণ লোডে উভয়কেই ফিড করে।

দ্বিতীয় পর্যায়: আরও দুটি ক্যাবিনেট যোগ করুন এবং ট্রান্সফরমারকে 1250 কেভিএ-তে ধাপ করুন; চারটি উপসাগরের জন্য ফেজ-ওয়ান পরিখা এবং নালী স্থাপন করা হয়েছিল, তাই কিছুই আবার খোলা হয়নি।

তৃতীয় পর্যায়: 2 × 1250 কেভিএ বা একটি একক 2500 কেভিএ ট্রান্সফরমারে আটটি ইউনিট, দুটি ফিডারে বিভক্ত।

কাকতালীয় কারণ সাহায্য করে: প্রতিটি ইউনিট একই মুহূর্তে পূর্ণ শক্তিতে চলে না, তাই অনেক অপারেটর একটি 1000 কেভিএ ট্রান্সফরমারে চারটি ক্যাবিনেট চালায় এবং প্ল্যাটফর্মে শিখরগুলি পরিচালনা করে।

প্রতিটি ফেজ একই OCPP 1.6j কনফিগারেশন, একই অতিরিক্ত মডিউল কিট এবং একই রিমোট ড্যাশবোর্ড পুনরায় ব্যবহার করে - বৃদ্ধি গণনা পরিবর্তন করে, টুলিং নয়।

ইনস্টলেশনটিও মঞ্চস্থ করা যেতে পারে: ক্যাবিনেটগুলি আপনার চয়ন করা 15-20 কার্যদিবসের উইন্ডোতে পৌঁছায়, তাই ট্রান্সফরমারটি করার সময় ফেজ-টু হার্ডওয়্যার ল্যান্ড করে।

প্রযুক্তিগত বিশেষ উল্লেখ

সাইটের প্রকারগুলি যেখানে 240kW বৃদ্ধি বক্ররেখার সাথে ফিট করে৷

ফ্লিট ডিপো যাদের গাড়ির সংখ্যা ব্যবসার সাথে বৃদ্ধি পায়, একক দরপত্রের সাথে নয়।

হাইওয়ে পরিষেবার ক্ষেত্রগুলি যেগুলি পরবর্তী চুক্তি পর্যালোচনার আগে ট্রাফিক দ্বিগুণ হওয়ার আশা করে৷

শপিং এবং খুচরা কেন্দ্রগুলি পাঁচ বছরের ইজারা স্বাক্ষর করে যেখানে প্রাথমিক অবকাঠামো পুনর্নবীকরণ জয় করে।

ট্যাক্সি এবং রাইড-হাব অবস্থান যেখানে সর্বোচ্চ চাহিদা তরঙ্গের মধ্যে আসে, স্থিরভাবে নয়।

সাইট যেখানে একটি গ্রিড আপগ্রেড করতে এক বছর সময় লাগে, তাই এখন আরও বেশি ক্ষমতা ইনস্টল করা পরে অপেক্ষা করতে হবে।

সিভিল যারা নিজেদের জন্য দুবার অর্থ প্রদান করে: ট্রেঞ্চিং, কন্ডুইট এবং প্যাড

ক্লাসিক সম্প্রসারণ ভুল আজকের গণনার জন্য একবার ট্রেঞ্চিং। লাইভের পাশে একটি দ্বিতীয় এবং তৃতীয় খালি নালী স্থাপনের জন্য নির্মাণের সময় খুব কম খরচ হয় এবং প্রতিটি পরবর্তী পর্যায়ে একটি খননকারী ভাড়া, একটি টারমাক প্যাচ এবং একটি পারমিট বাঁচায়।

কংক্রিট প্যাডগুলি একের তুলনায় বাল্কে সস্তা: প্রথম ধাপে সমস্ত পরিকল্পিত প্যাড ঢালাই - বা কমপক্ষে রিবার এবং কন্ডুইট স্টাবগুলি - জ্যামিতিতে লক করা, যেহেতু এই পরিবারের প্রতিটি ক্যাবিনেট একই 1620 × 750 × 560 মিমি পদচিহ্ন শেয়ার করে৷

যখন নতুন ক্যাবিনেট আসে, তারা একই স্ট্যাকে পুরানোদের পাশে চলে: একই OCPP 1.6j, একই পেমেন্ট টার্মিনাল, একই দূরবর্তী সরঞ্জাম। মিটারিং, ট্যারিফ এবং ডায়াগনস্টিক মিশ্র ব্যাচ জুড়ে অভিন্ন থাকে। প্রথম ধাপের তৈরি অঙ্কনগুলি - কন্ডুইট রান, প্যাড কোঅর্ডিনেট, ফিডার পাথগুলি - প্ল্যাটফর্ম ফোল্ডারে রাখা মূল্যবান, কারণ ফেজ-টু উদ্ধৃতিগুলি কয়েক দিন সময় নেয়, সপ্তাহ নয়।

সার্টিফিকেট ডসিয়ার এবং ব্যাচ টেস্ট প্রমাণ

CE, CB, TÜV, UL এবং CCC শংসাপত্রগুলি এই মডেলের জন্য ফাইলে রয়েছে এবং অনুরোধের ভিত্তিতে সরবরাহ করা হয়েছে।

13টি নিরাপত্তা ফাংশন EN IEC 61851-1:2019 এবং 61851-23:2014 কনফার্মেন্সের মধ্যে বসে।

প্রতিটি ইউনিট 40°C তাপমাত্রায় 48 ঘন্টার জন্য ক্রমিক নম্বরে আউটপুট এবং দক্ষতা লগ ইন করে।

একটি ব্যাচের নমুনা 96-ঘন্টা লবণ স্প্রে চেম্বারের মধ্য দিয়ে যায়।

ক্রেট বন্ধ হওয়ার আগে প্রতিটি সুরক্ষা ট্রিপ ফাংশন-পরীক্ষিত হয়।

ক্রমিক-মিলিত পরীক্ষার রিপোর্টগুলি রাখা হয়, যেগুলি প্রণোদনা দাবি করে বহু-পর্যায়ের প্রকল্পগুলির জন্য গুরুত্বপূর্ণ।

প্রতিটি মন্ত্রিসভা কীভাবে তৈরি করা হয়: আটটি স্টেশন, একটি সিরিয়াল নম্বর

শীট ধাতু: CNC পাঞ্চিং, লেজার কাটিং, নমন, ঢালাই এবং পাউডার আবরণ।

লাইনটি চলতে থাকার সময় একটি ব্যাচের নমুনা লবণ স্প্রে পরীক্ষায় প্রবেশ করে।

এসি ইনপুট এবং ডিসি পাওয়ার মডিউলগুলি পৃথক লাইনে একত্রিত হয়।

SiC মডিউল, সংযোগকারী, RFID এবং পেমেন্ট হার্ডওয়্যারের ইনকামিং পরিদর্শন।

প্রতিটি জয়েন্টে ভিজ্যুয়াল QC সহ টর্ক-নিয়ন্ত্রিত ওয়্যারিং।

40 ডিগ্রি সেলসিয়াসে 48-ঘন্টা বার্ন-ইন পাওয়ার এবং comms লগ ইন।

সমস্ত 13টি ট্রিপে সুরক্ষা ফাংশন পরীক্ষা।

চূড়ান্ত প্যাকিং, প্যালেটাইজিং এবং প্রি-শিপমেন্ট ফটো রিপোর্ট সিরিয়াল নম্বরের সাথে আবদ্ধ।

সাইজিং গাইড: যখন 240kW ভুল প্রথম ক্রয় হয়

যদি আপনার গ্রিড সংযোগ এক বছরেরও বেশি সময় দূরে থাকে, বা সাইটটি দিনে 20টি সেশনের অধীনে চলবে, 240kW প্রথম ক্রয় ভুল - ছোট ক্যাবিনেটগুলি আগে উপার্জন করবে, এবং সম্প্রসারণ পরিকল্পনা ছোট শুরু হতে পারে৷ আপনার যদি 800V ট্রাকের জন্য সাব-30-মিনিটের সেশনের প্রয়োজন হয়, সেই কাজের চাপ তরল-ঠান্ডা ইউনিট চায়; AF-DC-240 হল একটি এয়ার-কুলড ইন্টিগ্রেটেড ক্যাবিনেট।

যখন বৃদ্ধির পূর্বাভাস বাস্তব হয় এবং সাইটটি এখন বা এক পর্যায়ের মধ্যে ট্রান্সফরমার ধাপটি শোষণ করতে পারে তখন 240kW ক্লাসটি বোঝা যায়। যদি পরিকল্পনাটি 'হয়তো পরে যোগ করুন' হয়, তবে বড় সাইটের জন্য নালী এবং প্যাড কিনুন - সেই অংশটি সস্তা। মাসিক ব্যবহার রিপোর্ট পর্যালোচনা; যখন গড় সর্বোচ্চ ব্যবহার মোটামুটি 60% অতিক্রম করে, তখন দ্বিতীয় পর্বটি ট্রিগার করার মুহূর্ত।

এবং ট্রাফিক থাকার আগে আটটি ক্যাবিনেট কিনবেন না। একটি কারখানার মূল্য তালা ক্রেটে অলস বসে থাকা মূলধনের সুদের চেয়ে কম গুরুত্বপূর্ণ।

মাল্টি-ফেজ বিল্ডের জন্য কারখানার চুক্তি কেন গুরুত্বপূর্ণ

একই মডেল, একই ফার্মওয়্যার বেসলাইন, প্রতিটি ফেজ জুড়ে একই অতিরিক্ত কিট - সরাসরি অর্ডার করা ব্যাচগুলিকে সামঞ্জস্যপূর্ণ রাখে।

নতুন বাজারের জন্য 1 ইউনিট থেকে ট্রায়াল অর্ডার; পরবর্তী পর্যায়ের জন্য 10 ইউনিট থেকে কন্টেইনার মূল্য।

স্টক 15-20 কার্যদিবসের মধ্যে জাহাজ তৈরি করে, তাই দ্বিতীয় ধাপটি সিভিল সময়সূচীর জন্য নির্ধারিত হতে পারে।

ভবিষ্যতের পর্যায়গুলির জন্য মূল্য এবং লিড-টাইম শর্তাবলী প্রথম অর্ডারে সম্মত হতে পারে।

OEM ব্র্যান্ডিং, ল্যাঙ্গুয়েজ প্যাক এবং কানেক্টর মিক্স সাইট রিডিজাইন না করেই প্রতি ফেজে পরিবর্তন হতে পারে।

ক্রেট, ধারক এবং রপ্তানি কাগজপত্র

প্রতিটি 240kW ক্যাবিনেট প্রায় 1720 × 850 × 660 মিমি এর একটি পাতলা পাতলা কাঠের ক্রেটে ফোম কর্নার ব্লক এবং একটি আর্দ্রতা ব্যাগ সহ খাড়া হয়; চোখ উত্তোলন ক্রেন বা ফর্কলিফ্ট চালনার সময় ইউনিট স্তর রাখে।

লোডিং প্ল্যানগুলি অর্ডার প্রতি ক্রেটের মাত্রা থেকে তৈরি করা হয় - সাধারণত প্রতি 40-ফুট কন্টেইনারে চারটি ক্যাবিনেট - টাই-ডাউন পয়েন্টগুলিতে ব্লকিং এবং ব্রেসিং সহ।

বাণিজ্যিক চালান, প্যাকিং তালিকা এবং সার্টিফিকেট পণ্য সঙ্গে জাহাজ; মূল শংসাপত্রের কপি আলাদাভাবে কুরিয়ার করা হয়।

বিক্রয়োত্তর: একটি ক্রমবর্ধমান নৌবহর সামঞ্জস্যপূর্ণ রাখা

প্রতিটি পর্যায়ে প্রতিটি ইউনিটের জন্য পাওয়ার মডিউল, কন্ট্রোলার, এইচএমআই এবং সংযোগকারীগুলিতে দুই বছরের স্ট্যান্ডার্ড ওয়ারেন্টি।

একটি অতিরিক্ত কৌশল পুরো সাইটটিকে কভার করে: একটি মডিউল এবং প্রতি চারটি ক্যাবিনেটে একটি নিয়ন্ত্রণ বোর্ড, যে ব্যাচটি পাঠানো হয়েছে তা নির্বিশেষে।

ফার্মওয়্যার ব্যাচ জুড়ে একীভূত হয়, তাই ফেজ-ওয়ান ইউনিটে পুশ করা আপডেটটি ফেজ-থ্রি ইউনিটে একইভাবে প্রযোজ্য।

সিরিয়াল-স্তরের রেকর্ডগুলি আমাদের ওয়ারেন্টি এবং ইনসেন্টিভ অডিটের জন্য পর্যায় জুড়ে যে কোনও অংশকে ট্রেস করতে দেয়।

নির্ধারিত প্রতিরোধমূলক ভিজিট আপনার ফেজ টাইমলাইনের সাথে সারিবদ্ধ, অ্যাড-অন হিসাবে বিক্রি হয় না।

ইনস্টলেশন এবং সম্প্রসারণ: ভুল বনাম ডান

ভুল: আজকের তারের গণনার জন্য পরিখার আকার দেওয়া হচ্ছে। ডানদিকে: পরবর্তী পর্যায়ের জন্য প্রতি ফিডারে একটি অতিরিক্ত খালি নালী রাখা।

ভুল: ক্যাবিনেটের আগমনের সাথে সাথে কাস্টিং প্যাড এক এক করে। ডানদিকে: প্রথম ধাপে সমস্ত পরিকল্পিত প্যাড ঢালাই, বা অন্তত রিবার এবং স্টাব।

ভুল: প্যাড স্থাপন যেখানে একটি প্রতিস্থাপন ক্যাবিনেট পরে ক্রেন করা যাবে না। ডানদিকে: সাইট প্ল্যানে একটি ক্রেন এবং ফর্কলিফ্ট অ্যাক্সেস লেন রাখা।

ভুল: শূন্য হেডরুম সহ একটি ট্রান্সফরমার কেনা। ডান: আপনার পাশে কাকতালীয় ফ্যাক্টর সহ, আপনি যে পর্যায়ের আশা করছেন তার জন্য আকার নির্ধারণ করুন।

ভুল: পুরানো এবং নতুন ক্যাবিনেটকে দুইবার কনফিগার করা আবশ্যক। ডানদিকে: একই ট্যারিফ গ্রুপের সাথে একই OCPP প্ল্যাটফর্মে প্রতি পর্বে অনবোর্ডিং।

ভুল: লেবেলবিহীন নালীগুলি রেখে যাওয়া। ডানদিকে: প্রতিটি অতিরিক্ত নালীকে তার গন্তব্য উপসাগরের সাথে ট্যাগ করা, যাতে একজন ভবিষ্যতের ঠিকাদার জানে কোন টান কোথায় যায়।

তিন অপারেটর যারা পর্যায়ক্রমে নির্মিত

একটি থাই ফ্লিট ডিপো দশটি বৈদ্যুতিক ট্রাকের জন্য দুটি 240kW ইউনিট এবং একটি 630 kVA ট্রান্সফরমার দিয়ে শুরু হয়েছিল। আঠারো মাস পরে তারা আরও দুটি ক্যাবিনেট যোগ করে এবং ট্রান্সফরমারটিকে 1250 কেভিএ-তে স্থানান্তরিত করে; ফেজ-ওয়ান পরিখা অতিরিক্ত নালী বহন করে, তাই আপগ্রেড একটি সপ্তাহান্তে লেগেছিল, এক মাস নয়। তাদের অভিযোগ: প্রথম ব্যাচের ফার্মওয়্যার একটি রিলিজ পিছিয়ে, একটি নেটওয়ার্ক আপডেট দ্বারা সমাধান করা হয়েছে৷

সৌদি আরবের একটি রাস্তার পাশের অপারেটর চারটির জন্য প্যাড কাস্ট সহ একটি পরিষেবা এলাকায় দুটি ইউনিট তৈরি করেছে। ট্রাফিক দ্বিগুণ হয়ে গেলে, দ্বিতীয় জোড়াটি নতুন কংক্রিট ছাড়াই এবং কোনও রাস্তা বন্ধ না করেই প্রবেশ করেছিল; একমাত্র বিরক্তি ছিল ইউটিলিটির সাথে ট্রান্সফরমার বিভ্রাটের সমন্বয় করা।

ব্রাজিলের একটি শপিং সেন্টার আটটি বেয়ের জন্য স্বাক্ষর করেছে কিন্তু দুটি কিনেছে। খালি কন্ডুইট এবং প্যাড স্টাবগুলি এক বছর ধরে বসেছিল, তারপর দ্বিতীয় পর্ব দশ দিনে অনলাইনে এসেছিল। সুবিধা ব্যবস্থাপক নোট করেছেন খুচরা যন্ত্রাংশ পুলটি আসল জয় ছিল - একটি মডিউল কিট এখন চারটি লাইভ ইউনিট পরিবেশন করে।

FAQ: সম্প্রসারণ এবং পর্যায়ক্রমিক প্রশ্ন

প্রশ্ন: দুটি 240kW ইউনিটের জন্য আমার কোন ট্রান্সফরমার দরকার?

উত্তর: একটি 630 kVA ট্রান্সফরমার সাইট লোডের জন্য হেডরুম সহ সম্পূর্ণ লোডে উভয়ই ফিড করে।

প্রশ্ন: আমি কি পুনরায় খনন না করে পরে ইউনিট যোগ করতে পারি?

উত্তর: হ্যাঁ, যদি ফেজ-ওয়ান ট্রেঞ্চে অতিরিক্ত নালা থাকে এবং প্যাডগুলি চূড়ান্ত লেআউটের জন্য নিক্ষেপ করা হয়।

প্রশ্ন: নতুন 240kW ক্যাবিনেট কি পুরানো AMPPAL ইউনিটগুলির পাশে কাজ করবে?

উত্তর: হ্যাঁ; পরিবার OCPP 1.6j, একই পদচিহ্ন এবং একই প্ল্যাটফর্ম স্ট্যাক শেয়ার করে।

প্রশ্ন: আমার সাইটে এখন শুধুমাত্র 400 kVA আছে - আমি কি এখনও শুরু করতে পারি?

উত্তর: চাহিদা-পরিচালিত শুল্কের অধীনে দুটি ইউনিট বা দুটি ছোট ক্যাবিনেট দিয়ে শুরু করুন এবং ট্রান্সফরমারের সাথে আপগ্রেড করুন।

প্রশ্নঃ পর্যায়ক্রমে আমার কতক্ষণ অপেক্ষা করা উচিত?

A: যতক্ষণ না সারি সময় বা ব্যবহার তাই বলে; সিভিল হয়ে গেছে, তাই লিড টাইম হল ম্যানুফ্যাকচারিং প্লাস ট্রান্সফরমার ডেলিভারির 15-20 কার্যদিবস।

প্রশ্ন: প্রথম ধাপে নাগরিকদের জন্য কী ব্যয় করা উচিত?

উত্তর: অতিরিক্ত নালী, সমস্ত প্যাড (বা রিবার স্টাব) এবং একটি ফিডার রিজার্ভ; এটি প্রকল্পের সবচেয়ে সস্তা বীমা, পরবর্তী পর্যায়ের বাজেটের কয়েক শতাংশ।

প্রশ্ন: যোগ করা ইউনিটগুলির কি নতুন OCPP কনফিগারেশন প্রয়োজন?

উত্তর: না। তারা একই সার্ভার এবং ট্যারিফ গ্রুপে যোগদান করে; শুধুমাত্র সংযোগকারী এবং সাইটের নাম পরিবর্তন.

প্রশ্নঃ আমার কি আটটি ইউনিটের জন্য একটি বড় অতিরিক্ত কিট দরকার?

A: অনুপাত ধারণ করে - একটি পাওয়ার মডিউল এবং প্রতি চারটি ক্যাবিনেটের একটি নিয়ন্ত্রণ বোর্ড পুরো সাইটটিকে কভার করে।
