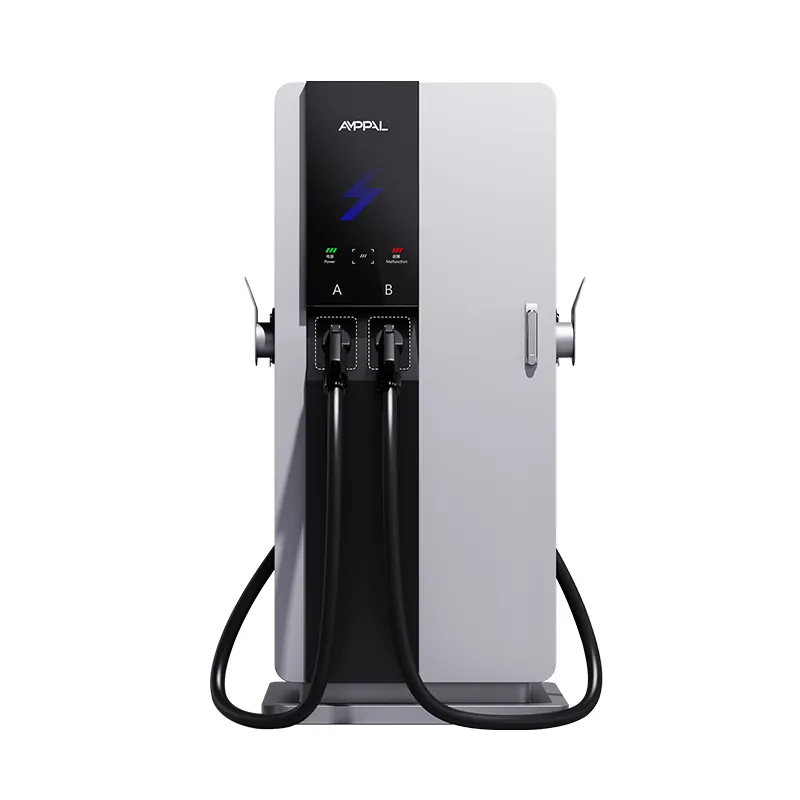

ফ্লিট চার্জিংয়ের জন্য 60kW ইন্টেলিজেন্ট ইন্টিগ্রেটেড ডিসি ইভি চার্জার

750 × 550 মিমি: 60kW ইন্টিগ্রেটেড চার্জারের পিছনের পদচিহ্নের গল্প

বেশিরভাগ দ্রুত চার্জার খোলা জমির জন্য ডিজাইন করা হয়েছে; এটি একটি গাড়ি পার্কের প্রান্তে অবশিষ্ট স্থানের জন্য ডিজাইন করা হয়েছিল। AF-DC-60-Y-B-O-3/4/5-H হল একটি সমন্বিত 60kW DC ইউনিট যা একটি 750 × 550 মিমি বেসে 1700 মিমি লম্বা - একটি প্রচলিত ক্যাবিনেটের ফ্লোর এরিয়ার প্রায় এক তৃতীয়াংশ। এই পার্থক্যটি সিদ্ধান্ত নেয় যে কোনও সাইট আদৌ দ্রুত চার্জিং হোস্ট করতে পারে কিনা, কারণ জমি এমন লাইন আইটেম যা কেউ বাজেটে রাখে না।

এটি একটি ছোট রিইনফোর্সড কংক্রিটের প্যাডে মাউন্ট করা হয়েছে, যা সিভিল ওয়ার্ককে এক সপ্তাহের প্রকল্পের পরিবর্তে একদিনের কাজ করে তোলে। 7-ইঞ্চি টাচ স্ক্রিন HMI পরিচালনা করে, এবং ঘেরটি CCS1, CCS2, CHAdeMO, GB/T, এবং NACS সমর্থন করে, তাই একটি মডেল বেশিরভাগ আমদানি বাজারে পরিবেশন করে।

স্লিম বডিগুলিরও একটি খরচ আছে: বড় আকারের উপাদানগুলির জন্য কম জায়গা রয়েছে, এই কারণেই 3-সিরিজটি পাওয়ার রেঞ্জের শীর্ষের জন্য নয় বরং 60kW এর জন্য তৈরি করা হয়েছে।

মন্ত্রিসভা সঙ্কুচিত হলে আপনি কী লাভ করেন

একটি 0.41 m² বেস: 750 × 550 মিমি একটি দোকানের দরজা, একটি পাম্প দ্বীপ বা একটি সরু পার্কিং উপসাগরের পাশে ফিট করে।

একটি ছোট স্ল্যাব এবং কম কংক্রিট: ম্যানুয়াল থেকে স্ট্যান্ডার্ড রিইনফোর্সড প্যাড একটি সম্পূর্ণ ইকুইপমেন্ট প্লিন্থ প্রতিস্থাপন করে।

1700 মিমি উচ্চতা টাচ স্ক্রিন এবং সংযোগকারীকে বেশিরভাগ ড্রাইভারের জন্য আরামদায়ক নাগালে রাখে।

প্রতি ইউনিটে একটি প্যাড মানে সিভিল কাজগুলি পুনরায় না করেই চাহিদা বৃদ্ধির সাথে সাথে আপনি একবারে একটি স্টল যোগ করতে পারেন।

স্লিম বডি ক্যাবল ম্যানেজমেন্ট, বোলার্ড এবং একটি ওয়েটিং লেনের জন্য একই উপসাগরে জায়গা ছেড়ে দেয়।

AC380V±15% ইনপুট গ্রামীণ গ্রিড সহ্য করে যেখানে ভোল্টেজ স্যাগ এবং ড্রিফট সাধারণ।

প্রযুক্তিগত বিশেষ উল্লেখ

AF-DC-60-Y-B-O-3/4/5-H এর ফ্যাক্টরি স্পেসিফিকেশন ঠিক যেভাবে পাঠানো হয়েছে।

আঁটসাঁট দাগ যেখানে এই 60kW ইউনিট ফিট করে এবং পূর্ণ-আকারের ইউনিট হয় না

সুবিধা-স্টোর ফ্রন্টস: ইউনিটটি দরজার পাশে বসে, পার্কিং স্পেস না খেয়ে, পর্যন্ত থেকে দৃশ্যমান।

20 বে-এর নিচে ছোট গাড়ি পার্ক: একটি বা দুটি ইউনিট ট্রান্সফরমার আপগ্রেড ছাড়াই বিদ্যমান 380V ফিডে চাহিদা কভার করে।

গ্যাস স্টেশন কোণ: পাতলা টাওয়ার পাম্প দ্বীপ এবং সীমানা বেড়া মধ্যে ফিট.

হোটেল সাইড লট: এক ইউনিট একই প্যাড থেকে রাতারাতি অতিথি এবং দিনের দর্শকদের পরিবেশন করে।

ওয়ার্কশপ এবং ছোট ডিপো: একটি 60kW টাওয়ার কাজের মধ্যে, বাড়ির ভিতরে বা একটি ছাউনির নীচে বহরকে চার্জ করে।

1.7-মিটার টাওয়ারের মধ্য দিয়ে কীভাবে 60kW প্রবাহিত হয়

AC380V থ্রি-ফেজে পাওয়ার প্রবেশ করে, সংশোধন করা হয় এবং 200-1000VDC-তে রূপান্তরিত হয় এবং গাড়ির যে কোনো সংযোগকারীর মাধ্যমে প্রস্থান করা হয়। টাওয়ার লেআউট পাওয়ার মডিউল কম রাখে, কন্ট্রোলার মাঝামাঝি উচ্চতা এবং 7-ইঞ্চি টাচ স্ক্রিন চোখের স্তরে, যা মাধ্যাকর্ষণ কেন্দ্রকে নিচে রাখে এবং ইন্টারফেস সুবিধাজনক।

পাশের খাবারের মাধ্যমে শীতল বাতাস বাধ্য করা হয়। টাওয়ারের উচ্চতা বায়ুপ্রবাহকে একটি দীর্ঘ উল্লম্ব পথ দেয় যা মডিউলগুলি থেকে তাপকে দূরে টেনে নিয়ে যায় এবং ফ্যানগুলি লোড সহ র‌্যাম্প করে, তাই নিষ্ক্রিয় সময়গুলি শান্ত থাকে। একটি ছোট দোকান-সামনের অবস্থানে যা শোনার চেয়ে বেশি গুরুত্বপূর্ণ, কারণ ড্রাইভার এবং কর্মীরা পুরো সেশনটি ইউনিটের কয়েক মিটারের মধ্যে ব্যয় করে।

OCPP 1.6/2.0 রিপোর্টিং, রিমোট ডায়াগনস্টিকস, এবং ফার্মওয়্যার আপডেটগুলি ইথারনেট, ওয়াইফাই বা 4G-এর মাধ্যমে চলে — আমাদের বড় ইউনিটগুলির মতো একই ব্যাকএন্ড ইন্টিগ্রেশন। কমপ্যাক্ট বডির সাথে যা পরিবর্তন হয় তা সম্পূর্ণরূপে শারীরিক: কম জমি, কম কংক্রিট, সাইটে কম ব্যাঘাত।

একটি মন্ত্রিসভার গুণমান পরীক্ষা যা আপসের জন্য কোন জায়গা নেই

সম্পূর্ণ ইউনিটে CE এবং TUV প্রকারের অনুমোদন; UL এবং CB রিপোর্ট এক্সপোর্ট ফাইলের জন্য উপলব্ধ।

ঘেরে 96-ঘন্টা লবণ-স্প্রে, যা গুরুত্বপূর্ণ কারণ কমপ্যাক্ট ইউনিটগুলি প্রায়শই রাস্তার পাশে বসে থাকে।

মডিউল মাউন্টে কম্পন পরীক্ষা, তাই ডেলিভারি এবং রুক্ষ-সাইট হ্যান্ডলিং অভ্যন্তরীণ জয়েন্টগুলিকে আলগা করে না।

ক্রমিক নম্বরে আবদ্ধ লগ সহ 48-ঘণ্টা ফুল-লোড বার্ন-ইন।

টাচ স্ক্রিনটি সরাসরি সূর্যের আলোতে এবং গ্লাভড হাতে পঠনযোগ্যতার জন্য যাচাই করা হয়।

মডিউল রেট করা হয় -30°C থেকে +55°C; সম্পূর্ণ ইউনিট নির্দিষ্ট করা হয়েছে -25°C থেকে +50°C।

ডিসি লাইনে কমপ্যাক্ট 3-সিরিজ একত্রিত করা

ধাপ 1. পাতলা ঘেরটি ইস্পাত থেকে লেজার কাটা এবং FANUC লাইনে রোবট-ঢালাই করা হয়।

ধাপ 2. TRUMPF প্রেস ব্রেক শরীরের ভাঁজ; পাউডার আবরণ এবং নিরাময় অনুসরণ করুন.

ধাপ 3. বেস প্লেট, মডিউল র্যাক এবং তারের গ্রন্থিগুলি ডিসি লাইনে লাগানো হয়।

ধাপ 4. 380V ইনপুট বিভাগ এবং ঢেউ সুরক্ষা টর্ক নিয়ন্ত্রণের সাথে তারযুক্ত।

ধাপ 5. রেকটিফায়ার মডিউল ইনস্টল করা হয়, তারপর 7-ইঞ্চি HMI এবং স্টেশন কন্ট্রোলার।

ধাপ 6. প্রতিটি ইউনিট 60kW এ লোড-পরীক্ষিত হয় যার দক্ষতা প্রতি ইউনিট রেকর্ড করা হয়।

ধাপ 7. একটি 48-ঘন্টা বার্ন-ইন সাইকেল সেশন বিভিন্ন লোডে।

ধাপ 8. চূড়ান্ত পরিদর্শন এবং ক্রেটিং; 2024 সালের মধ্যে প্ল্যান্টটি এক মিলিয়নের বেশি ইউনিট প্রেরণ করেছে।

কমপ্যাক্ট 60kW ইউনিট কি আপনার লটের জন্য সঠিক? এই প্রথম পড়ুন

3-সিরিজ বাছাই করুন যখন সাইটটি শারীরিকভাবে শক্ত হয় বা আপনি যখন ছোট শুরু করতে চান এবং স্টল দ্বারা স্টল বাড়াতে চান। 750 × 550 মিমি বেস এবং একক-প্যাড ইনস্টল সিভিল খরচ কম রাখে এবং 60kW এখনও বেশিরভাগ যাত্রী ইভির জন্য এক ঘন্টার মধ্যে একটি দরকারী চার্জ সরবরাহ করে।

আপনার যদি ইতিমধ্যে উদার স্থান থাকে এবং 150kW-প্লাস সেশনের পরিকল্পনা করেন তবে এটি এড়িয়ে যান; একটি বৃহত্তর ক্যাবিনেট আপনাকে একই প্যাড কাজের জন্য আরও হেডরুম দেয়। আপনার সাইট AC380V সরবরাহ করতে না পারলেও এটি এড়িয়ে যান, কারণ এই ইউনিটটি সেই ইনপুট ক্লাসে স্থির করা হয়েছে।

একটি দুই-বন্দুক লেআউটের জন্য আপনি সাধারণত পাশাপাশি দুটি টাওয়ার ইনস্টল করবেন, যা প্যাডের কাজকে দ্বিগুণ করে। আপনি অর্ডার করার আগে একটি একক টুইন-বন্দুক ক্যাবিনেটের সাথে ওজন করুন।

আরও একটি সততা নোট: 60kW একটি সূক্ষ্ম ওয়ার্কহরস কিন্তু একটি শিরোনাম নম্বর নয়। আপনার বিপণন যদি আশেপাশের সবচেয়ে বড় ওয়াটের উপর নির্ভর করে, তাহলে একটি কমপ্যাক্ট 60kW আপনাকে সেই বড়াই করার অধিকার দেবে না - এটি আপনাকে এমন একটি স্টেশন দেয় যা আসলে ফিট করে।

কেন বিক্রেতারা ছোট সাইটগুলির জন্য AMPPAL এর কমপ্যাক্ট সিরিজ বেছে নেয়

একটি SKU CCS1, CCS2, CHAdeMO, GB/T, এবং NACS কভার করে, তাই একজন ডিলার অনেক বাজারের জন্য একটি মডেল স্টক করে।

অঙ্কন অনুমোদনের পরে 15-20 কার্যদিবসের বিতরণ; এক পাত্র থেকে MOQ।

দরজার প্লেটে আপনার ডিলারের নাম মুদ্রিত সহ মন্ত্রিসভা এবং টাচ-স্ক্রিন স্টার্ট-আপ স্ক্রীনে OEM/ODM ব্র্যান্ডিং।

CE, TUV, UL, এবং CB সার্টিফিকেট উদ্ধৃতি প্যাকেজ অন্তর্ভুক্ত।

একটি ফ্যাক্টরি থেকে সমর্থন যা 200+ স্টেশন নিজেই পরিচালনা করে, তাই উত্তরগুলি বাস্তব সাইটগুলিতে ভিত্তি করে।

ন্যারো বডি জাহাজগুলি স্ট্যান্ডার্ড কন্টেইনার হারে, যা ছোট অর্ডারের জন্য অবতরণ খরচ অনুমানযোগ্য রাখে।

কমপ্যাক্ট ইউনিটের জন্য ক্রেটের মাত্রা এবং ধারক গণনা

1700 মিমি টাওয়ার জাহাজটি প্রায় 1850 × 750 × 700 মিমি এর একটি ইস্পাত-ফ্রেমযুক্ত ক্রেটে কাঁটাচামচ পকেট এবং দুটি উত্তোলন লগ সহ খাড়া হয়ে যায়। সংযোগকারী, তার এবং অতিরিক্ত ফিউজগুলি ক্রেটের ভিতরে একটি প্যাডেড আনুষঙ্গিক বাক্সে ভ্রমণ করে।

যেহেতু ইউনিটটি সংকীর্ণ, দুটি ক্রেট বিভিন্ন কনফিগারেশনে একটি 40 ফুট উচ্চ-কিউব কন্টেইনারের প্রস্থ ভাগ করতে পারে; লোডিং প্ল্যানটি উদ্ধৃতি সহ পাঠানো হয় যাতে আপনার অর্ডারের জন্য গণনা সঠিক হয়। প্রথম ট্রায়াল অর্ডারের জন্য, একটি একক ক্রেট বিশেষ হ্যান্ডলিং ছাড়াই LCL মালবাহী হিসাবে ভ্রমণ করে।

শর্তাবলী হল FOB Ningbo বা CIF থেকে গন্তব্য। চালান, প্যাকিং তালিকা, লেডিং বিল, মূল শংসাপত্র, এবং পরীক্ষার রিপোর্ট লোড করার 3 কার্যদিবসের মধ্যে জারি করা হয়।

কমপ্যাক্ট ইনস্টলেশনের জন্য বিক্রয়োত্তর

2-বছরের স্ট্যান্ডার্ড ওয়ারেন্টি কভারিং মডিউল, এইচএমআই এবং পাওয়ার স্টেজ।

অতিরিক্ত মডিউল এবং টাচ স্ক্রিন 5 কার্যদিবসের মধ্যে ক্রস-শিপড।

ত্রুটি এবং ফার্মওয়্যার আপডেটের জন্য OCPP এর উপর দূরবর্তী ডায়াগনস্টিকস।

ছোট সাইটে কংক্রিট প্যাড এবং গ্রাউন্ডিংয়ের জন্য ইনস্টলেশন নির্দেশিকা।

উল্লম্ব বায়ুপ্রবাহ পথের জন্য একটি ফিল্টার পরিষ্কারের সময়সূচী।

কমপ্যাক্ট চার্জারগুলির সাথে সাধারণ ইনস্টলেশন ভুল

ভুল: ম্যানুয়ালটিতে প্যাড আঁকার চেয়ে ছোট একটি স্ল্যাব ঢেলে দেওয়া। ডানদিকে: ইনস্টল গাইডে দেখানো শক্তিবৃদ্ধি এবং অ্যাঙ্কর প্যাটার্ন অনুসরণ করুন।

ভুল: পিছন ছাড়পত্র ছাড়াই টাওয়ারটিকে একটি কোণে আটকানো। ডানদিকে: দরজা অ্যাক্সেসের জন্য ম্যানুয়ালটিতে নির্দিষ্ট পরিষেবা স্থানটি ছেড়ে দিন।

ভুল: সমাপ্ত গ্রেড নীচে তারের গ্রন্থি এন্ট্রি দাফন. ডান: চিহ্নিত অবস্থানে প্যাডের ভিতরে নালীটি নিয়ে আসুন।

ভুল: ধরে নিলে একটি 60kW ইউনিট একটি 30-বে লট কভার করে। ডান: বাস্তবসম্মত চাহিদা, প্লাস মার্জিনের 4-6 স্টল প্রতি এক ইউনিটের পরিকল্পনা করুন।

ভুল: ইউনিটটি মাউন্ট করা যাতে টাচ স্ক্রিনটি বিকেলের সূর্যের মুখোমুখি না হয়। ডানদিকে: পাঠযোগ্য এবং শীতল রাখতে HMI কে সরাসরি একদৃষ্টি থেকে দূরে রাখুন।

ছোট-সাইট মালিকরা এক বছর পর কী বলে

ভিয়েতনামের হো চি মিন সিটিতে একটি সুবিধার দোকানের মালিক 2025 সালে দোকানের সামনে একটি ইউনিট রেখেছিলেন। স্ল্যাবটি একটি একক সকালে ঢেলে দেওয়া হয়েছিল, এবং স্টোর ফুট ট্রাফিক বিদ্যুতের খরচ কভার করে; অভিযোগ হল যে টাচ স্ক্রিন গ্রীষ্মমন্ডলীয় বাতাসে ধুলো সংগ্রহ করে, তাই তারা এটি একটি শুকনো কাপড় দিয়ে সাপ্তাহিক মুছে দেয়।

কেনিয়ার নাইরোবিতে একটি ছোট হোটেল অতিথিদের জন্য দুটি ইউনিট এবং মালিকের ডেলিভারি ভ্যান চালায়। 1700 মিমি উচ্চতা ক্যানোপির নীচে সহজেই ফিট করে এবং সরু ভিত্তি পার্কিং উপসাগরটিকে ব্যবহারযোগ্য করে তোলে; ম্যানেজার চান যে চার্জারটি হোটেলের নিজস্ব ড্যাশবোর্ডে রিপোর্ট করা হোক, যা OCPP এখন তৃতীয় পক্ষের প্ল্যাটফর্মের মাধ্যমে পরিচালনা করে।

ইন্দোনেশিয়ার বালিতে একটি রেস্তোরাঁ গ্রুপ 2025 সালে গাড়ি পার্কের প্রবেশের পাশে একটি ইউনিট যুক্ত করেছে। প্যাডটির দাম এক মাসেরও কম ভ্যালেট পার্কিং ফি, এবং টাচ স্ক্রিন মধ্যাহ্নভোজের মেনু দেখায়; উপসাগরের দূরবর্তী প্রান্তে পার্ক করা বড় আকারের এসইউভিগুলির জন্য কেবলমাত্র তারের দৈর্ঘ্য।

FAQ: সীমিত স্থানের জন্য কমপ্যাক্ট 60kW চার্জার

প্রশ্নঃ ইউনিটের জন্য কত স্থল প্রয়োজন?

উত্তর: একটি 750 × 550 মিমি বেস প্লাস ম্যানুয়ালটিতে ছাড়পত্র; কংক্রিট প্যাড সাধারণত প্রায় এক মিটার বর্গক্ষেত্র হয়।

প্রশ্ন: এটা কি NACS সমর্থন করে?

উত্তর: হ্যাঁ, NACS হল CCS1, CCS2, CHAdeMO এবং GB/T এর পাশাপাশি পাঁচটি সংযোগকারী বিকল্পের মধ্যে একটি।

প্রশ্ন: এটি একটি ট্রাক চার্জ করতে পারে?

উত্তর: যাত্রীবাহী ইভি এবং ভ্যান প্রধানত; ভারী ট্রাকের জন্য আপনি একটি উচ্চ-শক্তি মডেল চাইবেন।

প্রশ্ন: এটির কী ইনপুট দরকার?

A: AC380V±15% তিন-ফেজ; এটি যানবাহনের জন্য 200-1000VDC তে রূপান্তরিত হয়।

প্রশ্ন: একটি ট্রান্সফরমার প্রয়োজন?

উত্তর: শুধুমাত্র যদি আপনার সাইটে একটি 380V ফিড না থাকে; 380V বাজারের অধিকাংশ ছোট বাণিজ্যিক সাইট সরাসরি সংযোগ করে।

প্রশ্নঃ কতক্ষণ ইনস্টলেশন লাগে?

উত্তর: প্যাড, অ্যাঙ্কর, নালী, এবং বসানো — বেশিরভাগ সাইট দুই দিনের মধ্যে চার্জ হয়ে যাচ্ছে।

প্রশ্নঃ ওয়ারেন্টি কি?

উত্তর: টাচ স্ক্রিন সহ সম্পূর্ণ ইউনিটে 2 বছরের স্ট্যান্ডার্ড।

প্রশ্ন: দুটি ইউনিট কি একটি ব্রেকার ভাগ করতে পারে?

উত্তর: তারা যোগফলের জন্য একটি ফিডার ভাগ করতে পারে, তবে প্রতিটি ইউনিটের এখনও নিজস্ব প্রতিরক্ষামূলক ডিভাইস প্রয়োজন।

প্রশ্নঃ টাওয়ারের কি ছাউনি বা আশ্রয় প্রয়োজন?

উত্তর: না, এটি IP54 এবং বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে; একটি ছাউনি চালকের আরামের জন্য, মেশিনের জন্য নয়।
