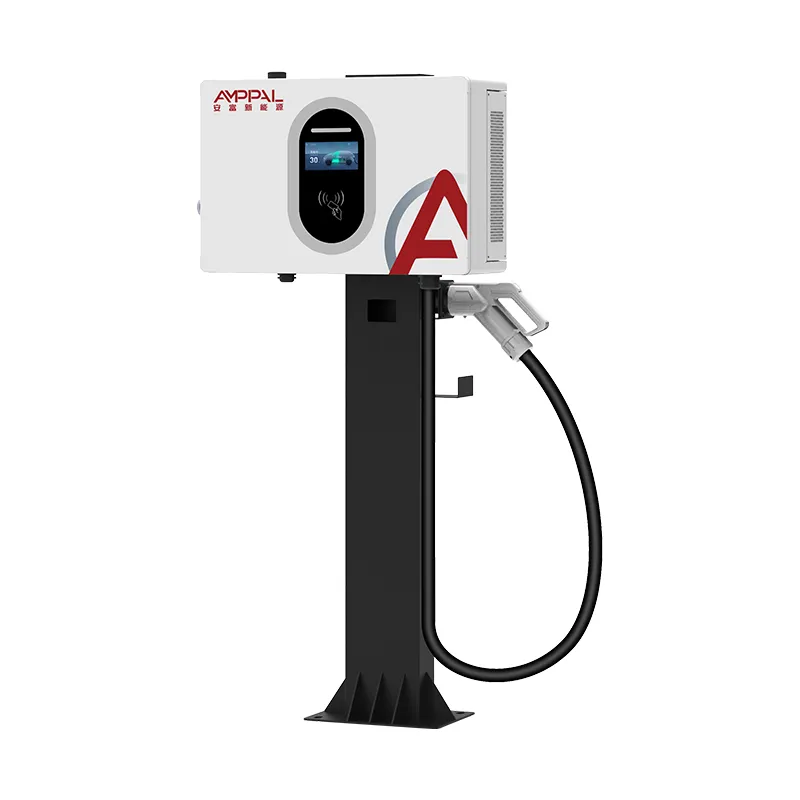

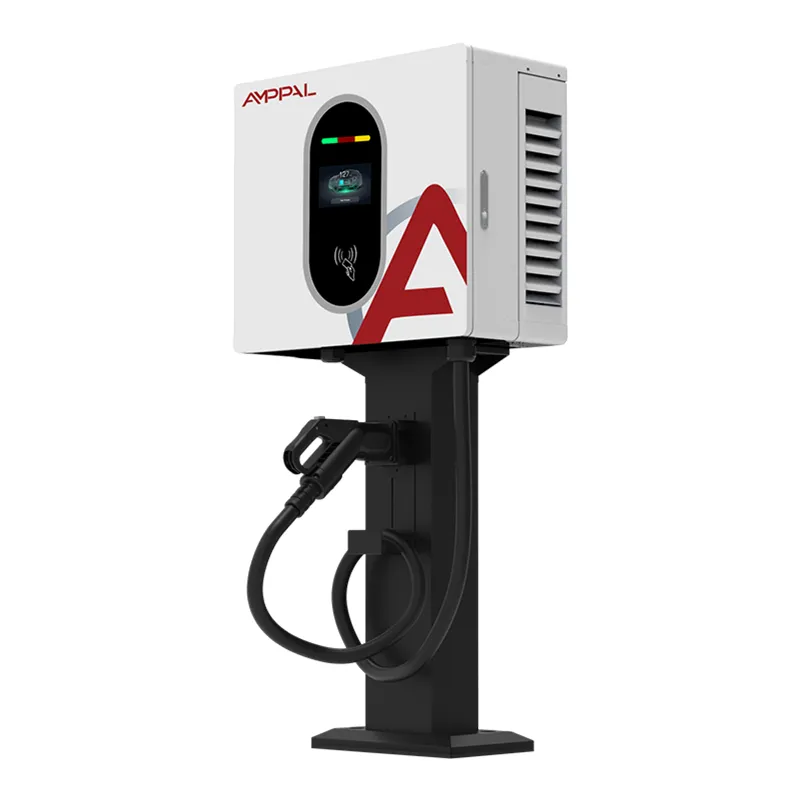

বাণিজ্যিক পার্কিংয়ের জন্য 20kW ওয়াল-মাউন্টেড DC ফাস্ট ইভি চার্জিং স্টেশন

থ্রি-ফেজ ডিসি চার্জিং-এ এন্ট্রি পয়েন্ট

AF-DC-020-B-A-O-2-H যেখানে আমাদের তিন-ফেজ DC পরিসর শুরু হয়। এটি AC380V আঁকে, অভ্যন্তরীণভাবে রূপান্তর করে, এবং 200V এবং 1000VDC-এর মধ্যে যে কোনও জায়গায় 0-67A বিতরণ করে৷ সেই ভোল্টেজ সিলিংটি লক্ষ্য করার মতো বিশদ - 1000V সাধারণত অনেক বড় ক্যাবিনেটের জন্য সংরক্ষিত থাকে এবং এর অর্থ এই ছোট ইউনিটটি এখনও 800V গাড়ির প্ল্যাটফর্মের সাথে কথা বলতে পারে যা একটি সস্তা 500V-সীমিত চার্জার সরাসরি প্রত্যাখ্যান করবে।

শারীরিকভাবে এটি একটি 450 × 660 × 240 মিমি একটি প্রাচীর বন্ধনীর বাক্স। কোন প্লিন্থ নেই, কোন ভিত্তি ঢালা নেই, একটি গাড়ী পার্ক জুড়ে কোন তারের পরিখা নেই। প্রাচীরে ইতিমধ্যে তিন-ফেজ পাওয়ার আছে এমন একটি সাইটের জন্য, ইনস্টলেশন সাধারণত দুই ইলেকট্রিশিয়ানের জন্য অর্ধ-দিনের কাজ।

আমরা এই মডেলটি এমন ক্রেতাদের জন্য তৈরি করেছি যাদের DC স্পিড দরকার কিন্তু 60kW ক্যাবিনেটের ন্যায্যতা দিতে পারে না — ছোট হোটেল, ওয়ার্কশপ, ডিলারশিপ পরিষেবা বে, এবং যে কেউ স্কেল করার আগে পেড চার্জিং পরীক্ষা করছে।

20kW প্ল্যাটফর্মের পিছনে ডিজাইন পছন্দ

একটি 20kW ইউনিটে 1000V আউটপুট সিলিং: এই পাওয়ার ক্লাসে বিরল। এটি আপনার বাজারে আসা 800V-আর্কিটেকচার যানবাহনের বিরুদ্ধে ক্রয়ের ভবিষ্যত প্রমাণ করে।

0-67A ক্রমাগত রেটিং: কারেন্ট পুরো ভোল্টেজ ব্যান্ড জুড়ে স্থিরভাবে ধরে রাখা হয় উপরের প্রান্তে ডিরেটেড না করে, যেখানে বাজেট ইউনিটগুলি শান্তভাবে কার্যক্ষমতা হারায়।

লেভেল 1.0 মিটারিং নির্ভুলতা: বিলিং-গ্রেড পরিমাপ, তাই কোনো গ্রাহক চার্জের বিরোধ করলে রাজস্বের পরিসংখ্যান দাঁড়ায়।

আমাদের 30kW এবং 40kW মডেলের সাথে 450 × 660 × 240 এনক্লোসার শেয়ার করা হয়েছে: একটি খুচরা যন্ত্রাংশের তালিকা, একটি মাউন্টিং টেমপ্লেট, তিনটি পাওয়ার লেভেল। আপনি পরে সাইট প্রসারিত হলে দরকারী.

4.3-ইঞ্চি টাচ স্ক্রিন: আমাদের ফ্লোর ইউনিটে 7-ইঞ্চি প্যানেলের চেয়ে ছোট, ইচ্ছাকৃতভাবে বেছে নেওয়া হয়েছে — ক্র্যাক করার জন্য কম গ্লাস, কম প্রতিস্থাপন খরচ, এবং স্ট্যাটাস এবং ট্যারিফের জন্য যথেষ্ট এলাকা।

কার্ড, কিউআর এবং পাসওয়ার্ড অ্যাক্সেস বিল্ট ইন: কেনা বা তারের জন্য আলাদা অ্যাক্সেস কন্ট্রোলার নেই।

প্রযুক্তিগত বিশেষ উল্লেখ

20kW ডিসি ওয়াল বক্সের জন্য উপযুক্ত সাইট

হোটেল এবং সার্ভিসড-অ্যাপার্টমেন্ট কার পার্ক: গেস্ট পার্ক ঘন্টার জন্য; 20kW প্রতি ঘন্টায় মোটামুটি 20kWh রিটার্ন দেয়, রাতারাতি পুরো চার্জের জন্য যথেষ্ট এবং ডিনারে একটি দরকারী টপ-আপ।

ডিলারশিপ পরিষেবা উপসাগর: একটি উচ্চ-পাওয়ার বে বাঁধা ছাড়া একটি পরিষেবা অ্যাপয়েন্টমেন্টের সময় একটি গ্রাহকের গাড়ি 30% থেকে 80% পর্যন্ত আনুন৷

হালকা বাণিজ্যিক ডিপো: একটি থ্রি-ফেজ বোর্ডে তিন বা চারটি ইউনিট একটি ছোট ভ্যান বহরের জন্য স্তব্ধ সময়ে ফিরে আসে।

অফিস বিল্ডিং স্টাফ চার্জিং অফার করে: আট ঘন্টার পূর্বাভাসযোগ্য থাকার সময় উচ্চ শক্তিকে অপ্রয়োজনীয় এবং অপব্যয় করে তোলে।

মিউনিসিপ্যাল ​​এবং ইউটিলিটি ইয়ার্ড: শক্তিশালী IP54 ঘের, -25°C থেকে +50°C অপারেটিং রেঞ্জ, ফ্যানের বাইরে পরিষেবার জন্য কোনো চলন্ত যন্ত্রাংশ নেই।

পাওয়ার চেইনের ভিতরে

থ্রি-ফেজ ইনপুট একটি EMI ফিল্টার এবং সার্জ অ্যারেস্টারের মধ্য দিয়ে একটি সক্রিয় রেকটিফায়ারে পরিণত হয়, যা পাওয়ার ফ্যাক্টরকে উচ্চ এবং সুরেলা বিকৃতি কম রাখে। একটি দুর্বল সংশোধনকারী ডিজাইন আপনার বিদ্যুত বিলের উপর প্রতিক্রিয়াশীল-পাওয়ার পেনাল্টি হিসাবে এটি একটি ত্রুটি হিসাবে দেখানোর অনেক আগেই প্রদর্শিত হয়।

ডিসি বাস থেকে, একটি বিচ্ছিন্ন ডিসি/ডিসি কনভার্টার ব্যাটারি ম্যানেজমেন্ট সিস্টেমের অনুরোধে ভোল্টেজ ট্র্যাক করে। যেহেতু আউটপুট লেভেল 1.0 নির্ভুলতায় নিয়ন্ত্রিত হয়, তাই স্ক্রিনের শক্তির চিত্রটি বাণিজ্যিক বিলিং-এর জন্য প্যাকটিতে যা প্রবেশ করেছে তার সাথে মিলে যায়।

সুরক্ষা একক নয় বরং স্তরযুক্ত: কন্টাক্টর বন্ধ করার আগে নিরোধক পর্যবেক্ষণ, সেশন চলাকালীন অবিচ্ছিন্ন অবশিষ্ট-কারেন্ট সনাক্তকরণ, মডিউলে অতিরিক্ত-তাপমাত্রা রোলব্যাক এবং একটি যান্ত্রিক জরুরি স্টপ যা ফার্মওয়্যারকে এটি করতে বলার পরিবর্তে সরাসরি কন্টাক্টর কয়েলটিকে কেটে দেয়।

আমরা কী পরীক্ষা করার আগে এটি লাইন ছেড়ে যায়

100% ইউনিটে ডাইইলেকট্রিক প্রতিরোধ এবং নিরোধক প্রতিরোধ - একটি নমুনা পরিকল্পনা নয়।

লেভেল 1.0 নির্ভুলতা দাবি নিশ্চিত করতে একটি ক্যালিব্রেটেড রেফারেন্স মিটারের বিরুদ্ধে মিটারিং যাচাইকরণ।

মডিউল এবং বাসবার জয়েন্টগুলির তাপীয় ইমেজিং সহ 20kW এ ফুল-লোড ভিজিয়ে রাখুন; আলগা টর্ক এখানে একটি হট স্পট হিসাবে দেখায়।

জরুরী স্টপ রেসপন্স টাইমিং, প্রতিটি ইউনিটে শারীরিকভাবে পরীক্ষা করা হয়েছে।

IP54 স্প্রে এবং প্রতিটি ব্যাচ থেকে উত্পাদনের নমুনাগুলিতে ধুলো যাচাইকরণ, প্লাস ঘেরের ফিনিসটিতে 96-ঘন্টা লবণ স্প্রে।

EN IEC 61851-1 এবং 61851-23 এর সাথে সম্মতি; সিই ডকুমেন্টেশন পণ্য সঙ্গে জাহাজ.

এই চার্জার তৈরির আটটি ধাপ

পর্যায় 1 — উপাদান গ্রহণ: রেকটিফায়ার মডিউল, কন্টাক্টর, মিটার এবং কানেক্টর স্টক এন্ট্রির আগে ডেটাশিটের বিরুদ্ধে যাচাই করা হয়।

পর্যায় 2 — শিট মেটাল: CNC পাঞ্চ এবং প্রেস ব্রেক ঘের তৈরি করে; সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জ জ্যামিতি যা দরজার গ্যাসকেট সিল তৈরি করে।

পর্যায় 3 — ঢালাই: পুনরাবৃত্তিযোগ্যতার জন্য কাঠামোগত জয়েন্টগুলিতে রোবোটিক সীম ঢালাই।

পর্যায় 4 — সারফেস ফিনিস: ডিগ্রীজ, ফসফেট, ইলেক্ট্রোস্ট্যাটিক পাউডার কোট, ওভেন কিউর।

পর্যায় 5 — বৈদ্যুতিক সমাবেশ: মডিউল, বাসবার এবং জোতা লাগানো; প্রতিটি পাওয়ার টার্মিনাল স্পেস টর্ক করা এবং চিহ্নিত।

পর্যায় 6 — ফার্মওয়্যার এবং ক্রমাঙ্কন: সফ্টওয়্যার লোড করা, ভোল্টেজ এবং বর্তমান সেন্সরগুলি ক্রমাঙ্কিত, মিটার যাচাই করা হয়েছে৷

পর্যায় 7 — রান-ইন এবং নিরাপত্তা পরীক্ষা: তাপ নিরীক্ষণ সহ সম্পূর্ণ-লোড অপারেশন, তারপর নিরাপত্তা ব্যাটারি।

পর্যায় 8 — প্যাক এবং প্যালেটাইজ: ফোম-সুরক্ষিত শক্ত কাগজ, আর্দ্রতা বাধা, এক্সপোর্ট প্যালেট।

20kW, 30kW বা 40kW — বর্তমান রেটিং পড়া

এই তিনটি মডেল একটি ঘের ভাগ করে এবং প্রধানত আউটপুট কারেন্টে পার্থক্য করে: যথাক্রমে 67A, 100A এবং 133A। যেহেতু চার্জিং সময় একটি প্রদত্ত প্যাক ভোল্টেজে কারেন্টের উপর নির্ভর করে, ব্যবহারিক পার্থক্যটি সোজা — একটি 60kWh গাড়ি 20kW-তে প্রায় তিন ঘণ্টা, 30kW-তে দুটি, 40kW-তে নব্বই মিনিট সময় নেয়।

20kW বাছুন যখন থাকার সময় চার ঘন্টা বা তার বেশি হয় এবং আপনার গ্রিড সংযোগ বিনয়ী হয়। এটি প্রতি ফেজ মোটামুটি 30A আঁকে, যা বেশিরভাগ ছোট বাণিজ্যিক সরবরাহ আপগ্রেড ছাড়াই শোষণ করে।

30kW বা 40kW পর্যন্ত সরান যখন পার্কিং দ্রুত চালু হয়, অথবা আপনি যখন বড় প্যাক সহ ভ্যান চার্জ করছেন। সরবরাহের দিকটি মনে রাখবেন: 40kW 20kW এর ইনপুট কারেন্টের প্রায় দ্বিগুণ টানে, এবং এটি প্রায়শই চার্জারের দামের পরিবর্তে উত্তর নির্ধারণ করে।

যেখানে আমরা সস্তা 20kW ইউনিট থেকে আলাদা

ভোল্টেজ পরিসীমা: অনেক 20kW ইউনিট 500V বা 750V এ থামে। আমাদের 1000V তে পৌঁছায়, তাই 800V যানবাহন এলে এটি এখনও কাজ করে।

মিটারিং: খরচ-সংযোজিত বিকল্পের পরিবর্তে মান হিসাবে স্তর 1.0 নির্ভুলতা।

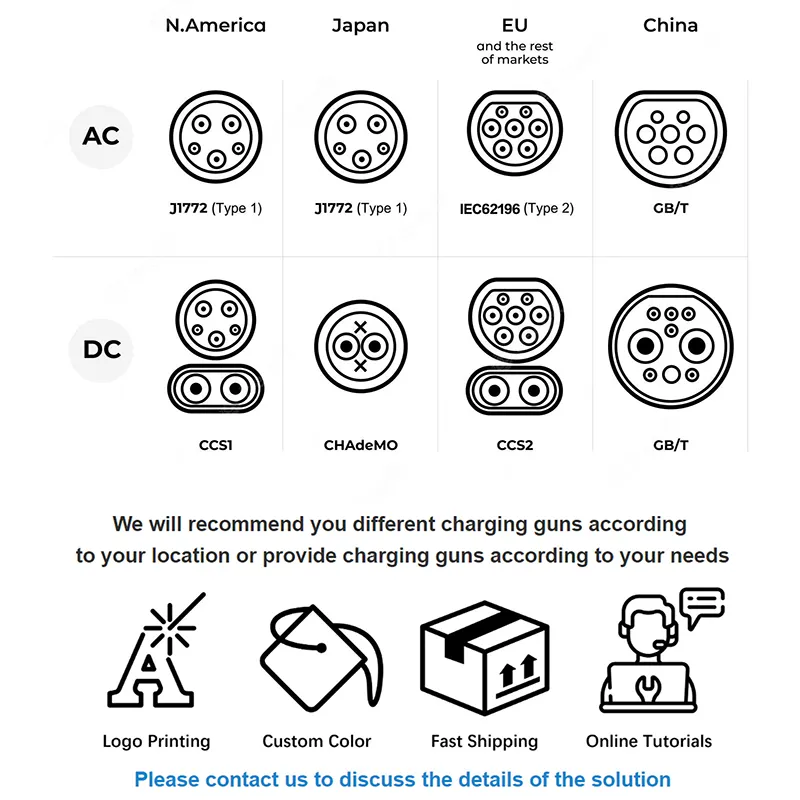

সংযোগকারীর নমনীয়তা: CCS1, CCS2, CHAdeMO, GB/T এবং NACS সব একই প্ল্যাটফর্মে উপলব্ধ — আপনি একটি রপ্তানি বাজারে লক নন।

20/30/40kW জুড়ে অংশগুলির সাধারণতা: আপনি যদি একটি মিশ্র সাইট চালান তবে স্টক করার জন্য কম স্পেয়ার।

সীসা সময় 15-20 কার্যদিবসের মান; কাস্টম ব্র্যান্ডিং সহ 25-30। MOQ হল 1 ইউনিট স্ট্যান্ডার্ড, কাস্টম রঙ বা লোগোর জন্য 50 ইউনিট।

রপ্তানি প্যাকিং এবং মালবাহী

ইপিই ফোম এবং একটি ডেসিক্যান্ট-সিলড পলি লাইনার সহ পাঁচ-স্তর কার্টনে ইউনিটগুলি পৃথকভাবে প্রেরণ করে। কার্টনের মাত্রা 42 কেজির কাছাকাছি মোট ওজন সহ প্রায় 540 × 750 × 330 মিমি চলে, তাই একটি একক একক হল দুই-ব্যক্তির লিফট।

বারোটি ইউনিট একটি স্ট্যান্ডার্ড এক্সপোর্ট প্যালেটের সাথে মানানসই, তাপ-চিকিত্সাযুক্ত ফিউমিগেশন-মুক্ত কাঠের উপর স্ট্রেপড এবং প্রসারিত-মোড়ানো। একটি 20-ফুট পাত্রে প্রায় 96 ইউনিট প্যালেটাইজ করা লাগে।

বাণিজ্য শর্তাবলী: বেশিরভাগ ইউরোপীয় এবং উপসাগরীয় গন্তব্যগুলির জন্য EXW, FOB Ningbo বা Shanghai, CIF, এবং DDP। নমুনা আদেশ সাধারণত 5-7 দিনের মধ্যে বায়ু বা এক্সপ্রেস কুরিয়ার দ্বারা যায়; ধারক চালান স্বাভাবিক পালতোলা সময়সূচী অনুসরণ করে. রপ্তানি নথিতে চালান, প্যাকিং তালিকা, CE DoC এবং ইউনিট পরীক্ষার রিপোর্ট অন্তর্ভুক্ত।

পরিষেবার শর্তাবলী

পাওয়ার মডিউল, মিটার, কন্টাক্টর এবং স্ক্রিন সহ সম্পূর্ণ ইউনিটে দুই বছরের ওয়ারেন্টি।

OCPP-ভিত্তিক রিমোট ডায়াগনস্টিক যেখানে সাইটের সংযোগ আছে; আমরা একটি বর্ণনা থেকে অনুমান করার পরিবর্তে দোষ লগ পড়ি।

ফল্ট নিশ্চিতকরণের 48 ঘন্টার মধ্যে অতিরিক্ত খুচরা পাঠানো হয়, কুরিয়ার দ্বারা ট্রানজিটে 3-5 কার্যদিবস।

ঐচ্ছিক প্রি-শিপমেন্ট স্পেয়ার কিট - একটি অতিরিক্ত মডিউল এবং কন্টাক্টর সেট - যা প্রত্যন্ত অঞ্চলে পরিবেশনকারীরা সাধারণত গ্রহণ করে।

ইন্সটলেশন ম্যানুয়াল, ওয়্যারিং স্কিম্যাটিক এবং কমিশনিং চেকলিস্ট ইংরেজিতে; ভলিউম অর্ডার জন্য অনুরোধ অন্যান্য ভাষা.

পাঁচটি কমিশনিং ত্রুটি এড়ানোর মূল্য

ভুল: আপস্ট্রিম ব্রেকারকে চার্জারের আউটপুট কিলোওয়াট এ সাইজ করা। ডান: ইনপুট কারেন্টের আকার - সম্পূর্ণ লোডে প্রায় 30A প্রতি ফেজ, প্লাস মার্জিন।

ভুল: একটি ফাঁপা পার্টিশন দেয়ালে ইউনিট ফিট করা। ডান: রাজমিস্ত্রি বা একটি ইস্পাত ফ্রেম মাউন্ট. তারের আগে এটির ওজন প্রায় 38 কেজি।

ভুল: ফেজ ঘূর্ণন চেক না করে রেখে। ডান: কমিশনিং এ ক্রম যাচাই; সক্রিয় সংশোধনকারী চালানোর পরিবর্তে একটি ত্রুটি রিপোর্ট করে এবং সেই কল-আউট এড়ানো যায়।

ভুল: সরাসরি উপরে একটি তারের ট্রে দিয়ে ভেন্ট পাথ ব্লক করা। ডান: বায়ুপ্রবাহের জন্য উপরে এবং নীচে 300 মিমি পরিষ্কার রাখুন।

ভুল: পরিচিত লোডের বিপরীতে মিটার রিডিং যাচাই করার আগে ট্যারিফ সেট করা। ডান: কমিশন করার সময় একবার চেক করুন — লেভেল 1.0 নির্ভুলতা শুধুমাত্র সাহায্য করে যদি ট্যারিফ সঠিকভাবে কনফিগার করা হয়।

সাইট ইনস্টলেশন থেকে নোট

Kraków-এর বাইরে একটি 32-রুমের হোটেল 2025 সালে একটি পিছনের গাড়ি পার্কে চারটি ইউনিট স্থাপন করেছিল৷ তাদের রক্ষণাবেক্ষণের নেতৃত্বে বলা হয়েছে যে সিদ্ধান্তের কারণটি মূল্য নয় বরং প্রাচীর মাউন্ট ছিল — গাড়ি পার্কের পৃষ্ঠটি ইজারা দেওয়া হয়েছে এবং তাদের ফ্লোর-স্ট্যান্ডিং ক্যাবিনেটের ভিত্তি ঢেলে দেওয়ার অনুমতি দেওয়া হয়নি৷

মালয়েশিয়ায় একটি ভ্যান ভাড়া অপারেটর দুটি শাখায় ছয়টি ইউনিট চালায়। তারা প্রথম বছরে একটি আসল সমস্যা রিপোর্ট করেছিল: বর্ষার সকালে স্ক্রিনে ঘনীভবন, হার্ডওয়্যারে কোনও পরিবর্তন না করে বিদ্যমান ক্যানোপির নীচে দুটি ইউনিট স্থানান্তর করে সমাধান করা হয়।

সংযুক্ত আরব আমিরাতের একজন বৈদ্যুতিক ঠিকাদার যিনি এর মধ্যে ত্রিশটিরও বেশি ইনস্টল করেছেন মন্তব্য করেছেন যে 20/30/40kW জুড়ে শেয়ার্ড এনক্লোজার তার কাজকে সহজ করে তোলে — একই বন্ধনী, একই তারের এন্ট্রি, একই কমিশনিং পদক্ষেপ নির্বিশেষে ক্লায়েন্ট কোন পাওয়ার লেভেলের আদেশ দিয়েছেন।

প্রশ্ন ক্রেতারা অর্ডার করার আগে জিজ্ঞাসা করুন

প্রশ্ন: আমার কি সরবরাহ ক্ষমতা প্রয়োজন?

উত্তর: সম্পূর্ণ আউটপুটে একটি 380V থ্রি-ফেজ ফিডে প্রায় 30A প্রতি ফেজ। অর্ডার করার আগে আপনার বোর্ডের হেডরুম আছে তা নিশ্চিত করুন।

প্রশ্ন: 1000V রেঞ্জ মানে কি এটি 800V গাড়ি দ্রুত চার্জ করে?

উত্তর: এর মানে এটি তাদের চার্জ করে, 20kW এ। উচ্চ-ভোল্টেজ প্ল্যাটফর্মের সত্যিকারের দ্রুত সেশনের জন্য আমাদের 120kW+ পরিসর প্রয়োজন।

প্রশ্ন: গ্রাহকদের বিল দেওয়ার জন্য মিটারটি কি যথেষ্ট সঠিক?

উত্তর: হ্যাঁ, লেভেল 1.0। কমিশন করার সময় একটি রেফারেন্স লোডের বিরুদ্ধে যাচাই করুন এবং সেই অনুযায়ী আপনার ট্যারিফ কনফিগার করুন।

প্রশ্ন: আমি কি ছাউনি ছাড়া বাইরে এটি মাউন্ট করতে পারি?

উত্তর: IP54 এটির অনুমতি দেয়। একটি ছাউনি এখনও পর্দা এবং গ্যাসকেটের জীবনকে প্রসারিত করে, বিশেষ করে উচ্চ-UV বা মৌসুমি জলবায়ুতে।

প্রশ্ন: আমি কোন সংযোগকারী নির্দিষ্ট করা উচিত?

উত্তর: ইউরোপ এবং বেশিরভাগ মধ্যপ্রাচ্যের জন্য CCS2, উত্তর আমেরিকার জন্য CCS1 বা NACS, চীনের জন্য GB/T, CHAdeMO যেখানে পুরানো জাপানি মডেলগুলি সাধারণ।

প্রশ্ন: আমি কি পরে 20kW ইউনিট 30kW-এ আপগ্রেড করতে পারি?

উত্তর: না - পাওয়ার মডিউলগুলি আলাদা। আপনার প্রয়োজনীয় রেটিং অর্ডার করুন; ঘেরটি অভিন্ন হওয়া ইলেকট্রনিক্সকে বিনিময়যোগ্য করে না।

প্রশ্ন: একটি আবাসিক সেটিংসে এটি কতটা কোলাহলপূর্ণ?

উত্তর: ফ্যান-কুলড এবং গতি-নিয়ন্ত্রিত। আংশিক লোড এ এটি শান্ত; টেকসই সম্পূর্ণ লোড এ একটি বহিরঙ্গন শীতাতপনিয়ন্ত্রণ ইউনিট অনুরূপ শ্রবণযোগ্য ফ্যান শব্দ আশা.

প্রশ্ন: বাক্সে কী অন্তর্ভুক্ত করা হয়?

উত্তর: চার্জার, প্রাচীর বন্ধনী, চার্জিং তারের এবং বন্দুক, ইনস্টলেশন ম্যানুয়াল এবং পরীক্ষার শংসাপত্র। তারের দৈর্ঘ্য মান হিসাবে 5 মিটার।
