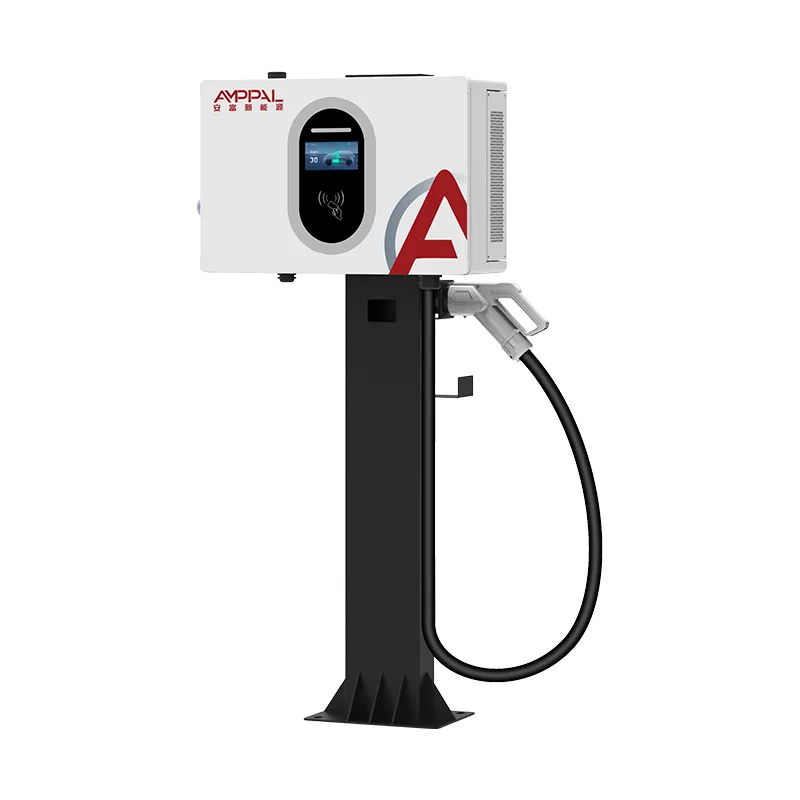

ফ্লিট ডিপোর জন্য 40kW হাই-পাওয়ার ওয়াল-মাউন্ট করা DC EV চার্জার

সর্বোচ্চ শক্তি আমরা একটি প্রাচীর উপর রাখা হবে

চল্লিশ কিলোওয়াট হল প্রাচীর মাউন্ট করার জন্য ব্যবহারিক সিলিং, এবং আমরা কেন তা সরাসরি। এর উপরে, তাপ আউটপুট এবং ইউনিট ভর একটি প্রাচীর বন্ধনীকে ভুল ইঞ্জিনিয়ারিং উত্তর তৈরি করে — আপনি একটি ভারী বাক্স, জোরপূর্বক বায়ুচলাচল সীমাবদ্ধতা এবং একটি কাঠামোগত ফিক্সিং দিয়ে শেষ করবেন যা বেশিরভাগ বিল্ডিং মালিকরা সাইন অফ করতে অস্বীকার করবে। AF-DC-040-B-A-O-2-H ঠিক সেই সীমানায় বসেছে।

এর নিচে থাকার জন্য আপনি যা পান তা তাৎপর্যপূর্ণ। কোন কংক্রিট প্লিন্থ নেই, কোন তারের পরিখা নেই, চার্জার নিজেই একটি পার্কিং উপসাগরের কোন ক্ষতি নেই, এবং এমন একটি পৃষ্ঠের স্থায়ী পরিবর্তন নেই যা আপনি শুধুমাত্র ইজারা দিচ্ছেন। 2.2 মিটার সিলিং সহ একটি ভূগর্ভস্থ গাড়ি পার্কে, একটি প্রাচীর-মাউন্ট করা ইউনিট প্রায়শই একমাত্র বিকল্প যা শারীরিকভাবে কাজ করে।

200-1000VDC জুড়ে আউটপুট 0-133A - আমাদের 60kW এবং 120kW ক্যাবিনেটের মতো একই ভোল্টেজ উইন্ডো, একটি বাক্স থেকে যা একটি ঘরোয়া রেডিয়েটরের চেয়ে কম প্রাচীর এলাকা দখল করে।

ওয়াল মাউন্টিং আসলে আপনাকে কী বাঁচায়

কোন সিভিল কাজ নেই: একটি ফ্লোর-স্ট্যান্ডিং ক্যাবিনেটের সাধারণত একটি ভিত্তি, কন্ডুইট রাউটিং এবং পুনঃস্থাপনের প্রয়োজন হয়। ওয়াল মাউন্টিং প্রকল্পের খরচ থেকে সম্পূর্ণভাবে সেই লাইনটিকে সরিয়ে দেয়।

কোন হারিয়ে যাওয়া পার্কিং বে: একটি ফ্লোর ক্যাবিনেট এবং এর নিরাপত্তা ছাড়পত্র ব্যবহারযোগ্য এলাকা গ্রাস করে। একটি প্রাচীর বা কলামে বোল্ট করা, ইউনিট কিছুই নেয় না।

নিম্ন সিলিং এর অধীনে সম্ভব: একটি বন্ধনীতে 660 মিমি লম্বা, এটি বেসমেন্ট কার পার্কের জন্য উপযুক্ত যেখানে 1.9-মিটার ক্যাবিনেট র‌্যাম্প উচ্চতা সীমাবদ্ধতা অতিক্রম করতে পারে না।

বিপরীত ইনস্টলেশন: লিজড প্রাঙ্গনে ইউনিটটি প্রাচীর থেকে উঠে আসে এবং ফিক্সিংগুলি ভাল করা হয়। অনেক জমির মালিক এটি অনুমোদন করবেন যখন তারা গ্রাউন্ডওয়ার্ক প্রত্যাখ্যান করবে।

আমাদের 20kW এবং 30kW মডেলের মতো একই 450 × 660 × 240 ফুটপ্রিন্ট: মিশ্র-পাওয়ার সাইটগুলি একটি বন্ধনী নকশা এবং একটি অতিরিক্ত তালিকা ভাগ করে।

সম্পূর্ণ ভোল্টেজ পরিসরে 133A আউটপুট: বর্তমান রেটিং টেলিং অফের পরিবর্তে 800V এ ধরে রাখে, যেখানে পাতলা-নির্দিষ্ট প্রতিযোগীরা কম পড়ে।

প্রযুক্তিগত বিশেষ উল্লেখ

সাইট যেখানে এই মডেল একমাত্র সংবেদনশীল ফিট

ভূগর্ভস্থ এবং বহুতল গাড়ি পার্ক: ছাদের উচ্চতা এবং র‌্যাম্প ক্লিয়ারেন্স মেঝে ক্যাবিনেটের বাইরে; কলাম মাউন্ট এই ইউনিট ভাল স্যুট.

লিজড খুচরা ফোরকোর্ট: ভাড়াটেরা যারা গ্রাউন্ড ভাঙতে পারে না তারা এখনও সাইটে ডিসি চার্জিং চায়।

ঐতিহাসিক বা পরিকল্পনা-সীমাবদ্ধ শহর কেন্দ্র: যে কর্তৃপক্ষ নতুন রাস্তার আসবাবপত্র প্রত্যাখ্যান করে তারা প্রায়শই বিদ্যমান কাঠামোতে প্রাচীর-নির্ধারিত ইউনিটের অনুমতি দেয়।

কমপ্যাক্ট শহুরে ফিলিং স্টেশন: ফোরকোর্ট এলাকা ইতিমধ্যে দ্বীপ এবং প্রচলন জ্বালানীর জন্য প্রতিশ্রুতিবদ্ধ; দোকান বিল্ডিং প্রাচীর স্থান বিনামূল্যে.

প্রাচীরে বিদ্যমান তিন-ফেজ বোর্ড সহ ডিপো বিল্ডিং: ছোট তারের রান, ন্যূনতম ইনস্টলেশন শ্রম, দ্রুত কমিশনিং।

ওয়াল-মাউন্ট সীমাতে তাপীয় নকশা

95% দক্ষতায় চলমান একটি 40kW কনভার্টার প্রায় দুই কিলোওয়াট তাপ হিসাবে নষ্ট করে। একটি মেঝে মন্ত্রিসভা যে তাপ একটি বড় ভলিউম এবং সঙ্গে কাজ একটি লম্বা চিমনি আছে. একটি দেয়ালে আপনার কোনটিই নেই, তাই বায়ুপ্রবাহের পথটিকে অনুমান করার পরিবর্তে ইঞ্জিনিয়ার করতে হবে।

ঘেরে খাওয়ার পরিমাণ কম, নিষ্কাশন বেশি, এবং অভ্যন্তরীণ বিভ্রান্তি গরম বাতাসকে নিয়ন্ত্রণ ইলেকট্রনিক্স এবং মিটার থেকে দূরে রাখে — উপাদান যার নির্ভুলতা রান্না করার সময় চলে যায়। ফ্যানগুলি তাপমাত্রা-নিয়ন্ত্রিত হয় এবং শুধুমাত্র অবস্থার প্রয়োজনে কঠোরভাবে চালায়, যা একটি আবাসিক ব্লকে ইউনিটটিকে গ্রহণযোগ্যভাবে শান্ত রাখে।

আউটপুট রোলব্যাক বাইনারি না হয়ে প্রগতিশীল। যদি পরিবেষ্টিত তাপমাত্রা এবং লোড মডিউল তাপমাত্রা তার সীমার দিকে ঠেলে দেয়, তাহলে চার্জারটি ধীরে ধীরে কারেন্ট কমিয়ে দেয় এবং সেশনটি আরও বেশি সময় নেয়। এটা ট্রিপ এবং ড্রাইভার ডাম্প না. এই আচরণটি সীমিত এয়ার এক্সচেঞ্জ সহ আবদ্ধ বেসমেন্ট কার পার্কগুলিতে সবচেয়ে গুরুত্বপূর্ণ, যেখানে এই ইউনিটগুলি ইনস্টল করা হয়।

টেস্টিং এবং সার্টিফিকেশন রেকর্ড

EN IEC 61851-1:2019 এবং EN IEC 61851-23:2014-এর সাথে সম্মতি; প্রতিটি ইউনিটের সাথে সিই ডকুমেন্টেশন এবং সিরিয়ালাইজড টেস্ট রিপোর্ট শিপ।

এই মডেলের জন্য নির্দিষ্ট বর্ধিত থার্মাল সোক — ঘের এবং মডিউল তাপমাত্রা লগ করার সময় সম্পূর্ণ 40kW লোড রাখা হয়, কারণ এটি আমাদের প্রাচীর-মাউন্ট করা পরিসরে সর্বোচ্চ তাপ ঘনত্ব।

100% অস্তরক শক্তি এবং নিরোধক প্রতিরোধের পরীক্ষা।

একটি ক্যালিব্রেটেড রেফারেন্সের বিরুদ্ধে মিটার যাচাইকরণ; প্রতি ইউনিটে লেভেল 1.0 নির্ভুলতা নিশ্চিত করা হয়েছে এবং সিরিয়াল নম্বরের বিপরীতে রেকর্ড করা হয়েছে।

IP54 যাচাইকরণ এবং ঘের ফিনিশের উপর 96-ঘন্টা লবণ স্প্রে।

ব্র্যাকেট এবং ফিক্সিং পুল-টেস্ট ডেটা অনুরোধে উপলব্ধ — যখন কোনও বিল্ডিং সার্ভেয়ার ইনস্টলেশন অনুমোদনের আগে কাঠামোগত যুক্তির জন্য জিজ্ঞাসা করে তখন কার্যকর।

উত্পাদন পদক্ষেপ

1. পণ্য-এ উপাদান যাচাইকরণ: পাওয়ার মডিউল, কন্টাক্টর, মিটার, সংযোগকারী এবং ফ্যান স্পেসিফিকেশন চেক করা হয়েছে।

2. CNC পাঞ্চিং এবং প্রেস-ব্রেক ঘের প্যানেল গঠন; বায়ুপ্রবাহ অ্যাপারচারগুলি পাঞ্চ প্রোগ্রামের অংশ, পরে ড্রিল করা হয় না।

3. ফ্রেম এবং বন্ধনী ইন্টারফেসের রোবোটিক ঢালাই, সীম ফিনিশিং দ্বারা অনুসরণ করা।

4. সারফেস প্রস্তুতি এবং তন্দুর নিরাময় সঙ্গে ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ.

5. পাওয়ার ট্রেন সমাবেশ — মডিউল, বাসবার এবং অভ্যন্তরীণ বিভ্রান্তি ইনস্টল করা; সমস্ত পাওয়ার টার্মিনাল টর্কযুক্ত এবং সাক্ষী-চিহ্নিত।

6. নিয়ন্ত্রণ এবং মিটারিং সমাবেশ, জোতা রাউটিং গরম বায়ু পথ পরিষ্কার রাখা.

7. ফার্মওয়্যার লোডিং, সেন্সর ক্রমাঙ্কন, রেফারেন্সের বিরুদ্ধে মিটার যাচাইকরণ।

8. বর্ধিত ফুল-লোড থার্মাল রান, নিরাপত্তা পরীক্ষা, আইপি চেক, তারপর রপ্তানি প্যাকিং।

একটি দেয়ালে 40kW, নাকি মেঝেতে 60kW?

এই পাওয়ার লেভেলে বেশিরভাগ ক্রেতারা আসলেই এই সিদ্ধান্ত নিচ্ছেন, তাই এখানে আমাদের সৎ পড়া।

40kW প্রাচীর ইউনিট চয়ন করুন যখন মেঝে স্থান অনুপলব্ধ হয়, গ্রাউন্ডওয়ার্ক নিষিদ্ধ বা অ-অর্থনৈতিক, সিলিং উচ্চতা সীমাবদ্ধ, বা ইনস্টলেশন বিপরীত হতে হবে। এটি প্রতি ফেজে প্রায় 60A আঁকে, যা অনেক বিদ্যমান বাণিজ্যিক বোর্ড আপগ্রেড ছাড়াই মিটমাট করতে পারে।

একটি 60kW ফ্লোর-স্ট্যান্ডিং ইউনিট চয়ন করুন যখন আপনার কাছে স্থান এবং সরবরাহ ক্ষমতা থাকে, ডুয়াল-গান অপারেশন চান, বা পাবলিক ফোরকোর্টের জন্য ছোট সেশনের প্রয়োজন হয়। প্রতি কিলোওয়াট বিতরণের জন্য এটি সাধারণত আরও ভাল মান, এবং একটি ফ্লোর ক্যাবিনেটের পরিষেবা দেওয়া সহজ - প্রযুক্তিবিদ একটি প্ল্যাটফর্মের পরিবর্তে স্থল স্তরে দাঁড়িয়ে কাজ করে। যদি উভয় বিকল্পই আপনার জন্য সত্যিকার অর্থে উন্মুক্ত থাকে, তাহলে ফ্লোর ইউনিটটি সাধারণত শক্তিশালী কেনা হয়। এই পণ্য তার জায়গা উপার্জন যখন তারা না.

প্রতিদ্বন্দ্বী 40kW ইউনিটের বিরুদ্ধে আমরা কীভাবে নির্দিষ্ট করি

উচ্চ ভোল্টেজে কারেন্ট: আমরা পুরো 200-1000VDC উইন্ডো জুড়ে 133A ধরে রাখি। দাম তুলনা করার আগে যেকোনো বিকল্প থেকে 800V-এ একই চিত্রের অনুরোধ করুন।

ডিরেটিংয়ের অধীনে তাপীয় আচরণ: জিজ্ঞাসা করুন একটি ঘেরা জায়গায় 45°C পরিবেষ্টনে কী ঘটে। প্রগতিশীল রোলব্যাক সেশন চলমান রাখে; একটি কঠিন ট্রিপ না.

মিটারিং: মান হিসাবে স্তর 1.0, ক্রমাঙ্কন প্রতি ক্রমিক নম্বর রেকর্ড করা হয়েছে।

স্ট্রাকচারাল ডকুমেন্টেশন: ব্র্যাকেট পুল-টেস্ট ডেটা সরবরাহ করা হয়েছে, যা বাণিজ্যিক প্রাঙ্গনে বিল্ডিং অনুমোদনকে ছোট করে।

বাণিজ্যিক শর্তাবলী: MOQ 1 ইউনিট স্ট্যান্ডার্ড 15-20 কার্যদিবসের লিড টাইম সহ; কাস্টম ব্র্যান্ডিংয়ের জন্য 50 ইউনিট এবং 25-30 কার্যদিবস। দুই বছরের ওয়ারেন্টি, প্রসারিত।

প্যাকেজিং, ওজন এবং মালবাহী পরিকল্পনা

প্রতিটি ইউনিট 540 × 750 × 330 মিমি, স্থূল ওজন প্রায় 52 কেজির কাছাকাছি একটি পাঁচ-স্তরের শক্ত কাগজে জাহাজে করে। এটি তিনটি প্রাচীর-মাউন্ট করা মডেলের মধ্যে সবচেয়ে ভারী, তাই যান্ত্রিক হ্যান্ডলিং বা ইনস্টলেশন পয়েন্টে দুজন লোকের জন্য পরিকল্পনা করুন।

তাপ-চিকিত্সাযুক্ত ফিউমিগেশন-মুক্ত কাঠের উপর রপ্তানি প্যালেট প্রতি দশ ইউনিট, স্ট্র্যাপড এবং প্রসারিত-মোড়ানো। একটি 20-ফুট পাত্রে প্রায় 80টি প্যালেটাইজড ইউনিট লাগে, একটি 40-ফুট উচ্চ ঘনক প্রায় 170টি।

উপলভ্য শর্তাবলী হল EXW, FOB Ningbo বা Shanghai, CIF এবং DDP বেশিরভাগ ইউরোপীয় এবং উপসাগরীয় গন্তব্যগুলির জন্য। নমুনা ইউনিট 5-7 দিনের মধ্যে বিমান বা এক্সপ্রেস কুরিয়ার দ্বারা যায়। শিপিং ডকুমেন্টের মধ্যে রয়েছে বাণিজ্যিক চালান, প্যাকিং তালিকা, সিই কনফার্মিটির ঘোষণা, ক্রমিক পরীক্ষার রিপোর্ট এবং অনুরোধের ভিত্তিতে উত্সের শংসাপত্র।

সমর্থন এবং সেবাযোগ্য অংশ

পাওয়ার মডিউল, কন্ট্রোল বোর্ড, মিটার, কন্টাক্টর, ফ্যান এবং স্ক্রিন জুড়ে দুই বছরের ওয়ারেন্টি।

ফ্যানগুলিকে একটি পরিষেবাযোগ্য আইটেম হিসাবে বিবেচনা করা হয় এবং ইউনিটটিকে বিচ্ছিন্ন করে ত্রিশ মিনিটের মধ্যে সাইটে প্রতিস্থাপন করা যেতে পারে — কারখানায় ফেরত নেওয়া যাবে না।

সংযুক্ত সাইটগুলিতে OCPP এর উপর দূরবর্তী ফল্ট-কোড পুনরুদ্ধার; অধিকাংশ রোগ নির্ণয় একটি পরিদর্শন ছাড়া সম্পন্ন করা হয়.

খুচরা যন্ত্রাংশ নিশ্চিত ত্রুটির 48 ঘন্টার মধ্যে, এক্সপ্রেস কুরিয়ার দ্বারা 3-5 কার্যদিবসের মধ্যে প্রেরণ করা হয়।

ত্রৈমাসিক ফিল্টার পরিষ্কার করা একক রক্ষণাবেক্ষণের কাজ যা এই মডেলের তাপের ঘনত্বের কারণে সবচেয়ে গুরুত্বপূর্ণ। ম্যানুয়াল ফটোগ্রাফ সহ পদ্ধতি নথি.

একটি 40kW ওয়াল ইউনিটের জন্য নির্দিষ্ট ইনস্টলেশন ভুল

ভুল: লাইটওয়েট ব্লকওয়ার্ক বা স্টাড পার্টিশনে ফিক্সিং। ডানদিকে: চাঙ্গা কংক্রিট, শক্ত গাঁথনি বা উদ্দেশ্য-নির্মিত ইস্পাত ফ্রেম। তারের এবং বন্দুক সংযুক্ত করার আগে ইউনিটটি 45 কেজি অতিক্রম করে।

ভুল: কোন বায়ুচলাচল মূল্যায়ন ছাড়া একটি সিল বেসমেন্ট উপসাগরে ইনস্টল করা। ডান: মহাকাশে বায়ু বিনিময় নিশ্চিত করুন। একটি বন্ধ ঘরে দুই কিলোওয়াট একটানা তাপ পরিবেষ্টিত তাপমাত্রা বাড়ায় এবং রোলব্যাককে ট্রিগার করে।

ভুল: স্থান বাঁচাতে মাথার উচ্চতার উপরে ইউনিট মাউন্ট করা। ডানদিকে: স্ক্রীনটি চোখের স্তরে রাখুন এবং বন্দুকের হোলস্টারটি আরামদায়ক নাগালের মধ্যে রাখুন। বিশ্রী ergonomics সমর্থন কল এবং ক্ষতিগ্রস্ত তারের জেনারেট.

ভুল: চল্লিশ মিটার বা তার বেশি দৌড়ের জন্য সাপ্লাই ক্যাবলকে ছোট করা। ডান: প্রতি ফেজ 60A-এ প্রকৃত রুটের উপর ভোল্টেজ ড্রপ গণনা করুন, শুধুমাত্র বর্তমান-বহন ক্ষমতা নয়।

ভুল: পিছনের ছাড়পত্র ছাড়াই একটি প্রাচীরের বিশ্রামে ইউনিটটিকে সিল করা। ডান: বন্ধনী ব্যবধান অনুসরণ করুন. রিয়ার ক্লিয়ারেন্স কুলিং ডিজাইনের অংশ, ইনস্টলেশন পছন্দ নয়।

ইনস্টল করা সাইট থেকে রিপোর্ট

ইস্তাম্বুলের একটি শপিং সেন্টার অপারেটর 2025 সালে ফ্লোর-স্ট্যান্ডিং প্রস্তাব র‌্যাম্প উচ্চতা সমীক্ষায় ব্যর্থ হওয়ার পরে বেসমেন্ট কলামে ছয়টি ইউনিট স্থাপন করেছিল। তাদের প্রকল্প প্রকৌশলী রিপোর্ট করেছেন যে সিদ্ধান্ত নেওয়ার প্রযুক্তিগত বিন্দু ছিল তাপীয় রোলব্যাক আচরণ — বেসমেন্টটি আগস্ট মাসে উষ্ণ চলে এবং তারা পূর্ববর্তী সরবরাহকারীর সরঞ্জামের সাথে কঠিন ভ্রমণের অভিজ্ঞতা অর্জন করেছিল।

তিবিলিসি বিমানবন্দরে একটি গাড়ি ভাড়া শাখা একটি ছাউনির নিচে চারটি ইউনিট চালায়। তাদের ফ্লিট সুপারভাইজার উল্লেখ করেছেন যে 133A একটি ফেরত গাড়ি ভাড়ার মধ্যে ঘুরিয়ে দেওয়ার জন্য যথেষ্ট, এবং প্রাচীর মাউন্ট চারটি উপসাগরকে সম্পূর্ণরূপে ব্যবহারযোগ্য রাখে, যা একটি ক্যাবিনেট লেআউটে থাকবে না।

জার্মানির একজন ইনস্টলার যিনি আবাসিক ব্লক জুড়ে এর মধ্যে বিশটিরও বেশি ফিট করেছেন তিনি একটি ধারাবাহিক মতামত তুলে ধরেছেন: ব্র্যাকেট পুল-টেস্ট ডকুমেন্টেশন যা বিল্ডিং ম্যানেজমেন্ট দ্বারা অনুমোদিত হয় এবং তিনি প্রতিটি প্রকল্পে এটির জন্য অনুরোধ করেন।

সাধারণ প্রাক-ক্রয় প্রশ্ন

প্রশ্ন: প্রাচীর এটা নিতে পারে?

উত্তর: ইউনিট প্রায় 45 কেজি। কঠিন গাঁথনি বা চাঙ্গা কংক্রিট প্রয়োজন; আমরা অনুরোধে বন্ধনীর জন্য পুল-টেস্ট ডেটা সরবরাহ করি।

প্রশ্ন: কি সরবরাহ বর্তমান প্রয়োজন?

উত্তর: সম্পূর্ণ লোডের অধীনে 380V তিন-ফেজে প্রতি ফেজ প্রায় 60A।

প্রশ্ন: এটি একটি বন্ধ আন্ডারগ্রাউন্ড কার পার্কে কাজ করবে?

উত্তর: হ্যাঁ, একটি বায়ুচলাচল মূল্যায়ন সাপেক্ষে। এটি পূর্ণ লোডে প্রায় 2kW তাপ ক্রমাগত ছড়িয়ে দেয়।

প্রশ্ন: একটি অধিবেশন কত দ্রুত?

উত্তর: একটি সাধারণ 60kWh প্যাকে 20-80% এর জন্য মোটামুটি 45-55 মিনিট, গাড়ির BMS যা গ্রহণ করে তার সাপেক্ষে।

প্রশ্ন: 40kW কি আপনার করা সবচেয়ে বড় প্রাচীর-মাউন্ট করা ইউনিট?

উঃ হ্যাঁ। এর উপরে আমরা ফ্লোর-স্ট্যান্ডিং ইউনিট তৈরি করি, কারণ প্রাচীর মাউন্টিং সঠিক ইঞ্জিনিয়ারিং সমাধান হওয়া বন্ধ করে দেয়।

প্রশ্নঃ এর পরিবর্তে কি পোল-মাউন্ট করা যায়?

উত্তর: হ্যাঁ, আমাদের পোল-মাউন্ট কিট সহ, যদি পোলটি লোডের জন্য রেট করা হয়। অর্ডারের সময় নির্দিষ্ট করুন।

প্রশ্নঃ এটা কি ডুয়াল বন্দুক সমর্থন করে?

উঃ না। এটা একক বন্দুক। একযোগে মাল্টি-ভেহিক্যাল চার্জিংয়ের জন্য, আমাদের স্প্লিট-টাইপ পাওয়ার ক্যাবিনেটগুলি দেখুন।

প্রশ্নঃ একটি আবাসিক ভবনে শব্দের মাত্রা কত?

উত্তর: ভক্তরা গতি-নিয়ন্ত্রিত এবং আংশিক লোডের সময় শান্ত। একটি সীমিত জায়গায় টেকসই সম্পূর্ণ লোডের অধীনে, বাইরের এয়ার-কন্ডিশন কনডেন্সারের সাথে তুলনীয় শব্দ আশা করুন।
