বাড়ি এবং অফিস চার্জ করার জন্য 3.5kW কমপ্যাক্ট ওয়ালবক্স এসি ইভি চার্জার

এই চার্জারটি কী (এবং এটি কার জন্য)

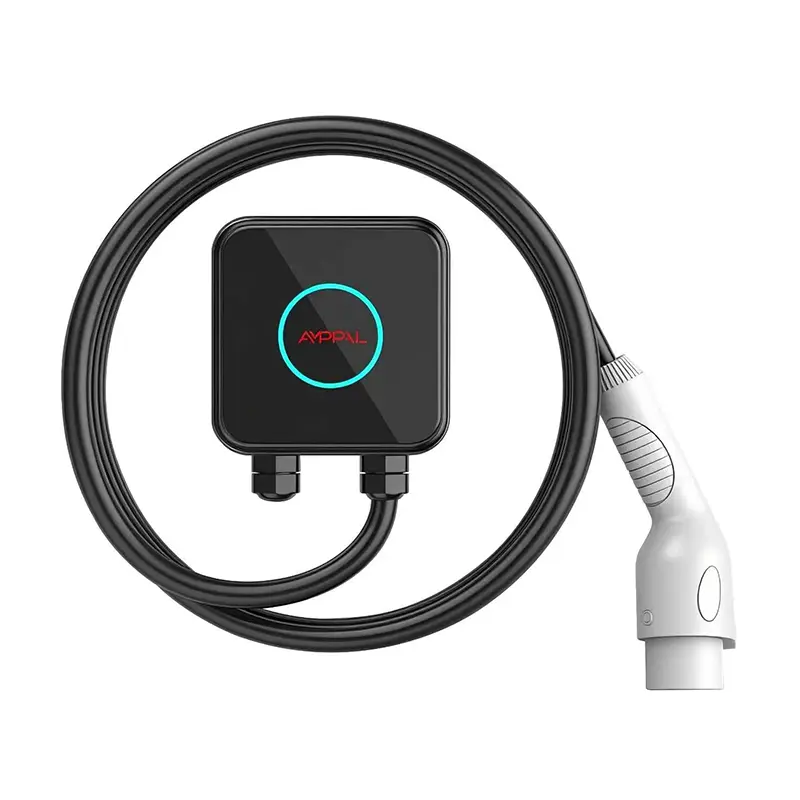

একটি 150 বাই 150 বাই 65 মিমি বক্স মোটামুটি একটি মোটা হার্ডকভার উপন্যাস বা একটি হোম রাউটারের আকার। এটি হল AMPPAL 3.5kW কমপ্যাক্টের সম্পূর্ণ বডি - এর ভিতরে প্রতিটি উপাদান, নিরাপত্তা রিলে এবং কন্ট্রোল বোর্ড।

বাজারে বেশিরভাগ প্রাচীরের বাক্স এই আয়তনের তিন থেকে পাঁচ গুণ বেশি। একটি সঙ্কুচিত বেসমেন্ট উপসাগরে, একটি ওয়াটার হিটারের পাশে বা আধা মিটার চওড়া দেয়ালে, এই পার্থক্যটি নির্ধারণ করে যে আপনি আদৌ চার্জার ইনস্টল করতে পারবেন কিনা।

আমরা এই ইউনিটটি এমন জায়গাগুলির জন্য তৈরি করেছি যেগুলি অন্য সবাই উপেক্ষা করে: সরু কনডো পার্কিং বে, বৈদ্যুতিক রুম ছাড়া পুরানো অ্যাপার্টমেন্ট বিল্ডিং, সিঁড়ি ল্যান্ডিং, এমনকি একটি ভাগ করা উঠানের প্রাচীর। যদি আপনার দেয়ালে 150 মিমি ফ্রি প্রস্থ থাকে, তাহলে এই চার্জারের জন্য জায়গা আছে।

কেন চরম কম্প্যাক্টনেস আপনার ইনস্টলেশন পরিবর্তন করে

ছোট আকার একটি স্টাইলিং কৌশল নয়. এটি একটি EV চার্জার ইন্সটল করার শারীরিক গণিতকে চারটি উপায়ে পরিবর্তন করে।

প্রথমত, মাউন্ট উচ্চতা। একটি 65 মিমি গভীর ইউনিট প্রাচীর থেকে কম প্রসারিত হয়, তাই এটি পায়ের ট্র্যাফিককে বাধা না দিয়ে একটি প্যাসেজওয়েতে বসতে পারে - একটি বেসমেন্ট সিঁড়ির পাশে, যেখানে একটি 120 মিমি গভীর বাক্স ওয়াকওয়েতে আটকে থাকবে।

দ্বিতীয়ত, এটি বিদ্যমান ঘেরের ভিতরে ফিট করে। ইতালি এবং পোল্যান্ডের ঠিকাদাররা কম্প্যাক্টটিকে একটি পূর্ব-বিদ্যমান ধাতু বিতরণ মন্ত্রিসভার ভিতরে মাউন্ট করেছে, এটিকে নতুন রাজমিস্ত্রি ছাড়াই আবহাওয়া এবং ভাঙচুর থেকে রক্ষা করে।

তৃতীয়, তারের রাউটিং। কেবলটি প্রাচীরের কাছাকাছি প্রবেশ করে এবং প্রস্থান করে, তাই একটি সারফেস কন্ডুইট রান পরিষ্কার দেখায় এবং শুধুমাত্র দুটি ওয়াল প্লাগ প্রয়োজন।

চতুর্থ, ওজন। মোটামুটি 1 কেজিতে ইউনিটটি চারটি স্ক্রু দিয়ে প্লাস্টারবোর্ড বা ইটে সংশোধন করা হয়; একটি অশ্বপালনের জন্য শিকার বা কংক্রিট মধ্যে ড্রিল করার প্রয়োজন নেই.

এই ছোট একটি চার্জার ভিতরে কি

হোম এবং অফিস চার্জিংয়ের জন্য 3.5kW কমপ্যাক্ট ওয়ালবক্স AC EV চার্জার হল একটি মোড 3 চার্জিং স্টেশন প্রতি IEC 61851-1:2017। এটি এসিকে ডিসিতে রূপান্তর করে না - সেই কাজটি গাড়িতে থাকে। এটি যা করে তা হল নিরাপদ হ্যান্ডশেক পরিচালনা করা: পাইলট সংকেত, রিলে নিয়ন্ত্রণ, আর্থ ধারাবাহিকতা পরীক্ষা, এবং চার্জিং সম্পূর্ণ হলে বা কোনও ত্রুটি দেখা দিলে স্বয়ংক্রিয় স্টপ।

কোন ট্রান্সফরমার এবং কোন DC পাওয়ার স্টেজ না থাকায়, ঘেরটি নাটকীয়ভাবে সঙ্কুচিত হয়। 3.5kW-তে তাপীয় লোড পরিমিত: আবাসন হল একটি থার্মোপ্লাস্টিক শেল যা UL94 V-0 (শিখা প্রতিরোধক) রেটযুক্ত এবং ফ্যান ছাড়াই কেস পৃষ্ঠের মধ্য দিয়ে তাপ ছড়িয়ে পড়ে।

IP54 মানে ইউনিট যে কোন দিক থেকে ধুলো এবং জলের স্প্ল্যাশ প্রতিরোধ করে - নিমজ্জন নয়, তবে বৃষ্টি, ঘনীভূতকরণ এবং পায়ের পাতার মোজাবিশেষ পরিষ্কার করা সহজে পাস। কন্ট্রোল বোর্ডটি স্ট্যান্ডার্ড হিসাবে কনফরমাল-কোটেড, এই দামে অস্বাভাবিক, তাই এটি আর্দ্র উপকূলীয় গ্যারেজে বেঁচে থাকে।

প্রযুক্তিগত বিশেষ উল্লেখ

এই 150 মিমি চার্জারটি কোথায় থাকে (এবং এটি কোথায় থাকে না)

বাস্তবসম্মত ব্যবহারের ক্ষেত্রে নির্দিষ্ট, এবং আমরা তাদের স্পষ্টভাবে তালিকাভুক্ত করি।

1) অ্যাপার্টমেন্টের বেসমেন্টে সংকীর্ণ ব্যক্তিগত উপসাগর, বিশেষ করে পুরানো ইউরোপীয় এবং দক্ষিণ-পূর্ব এশীয় বিল্ডিংগুলিতে যেখানে 2.2 মিটার আইলে কোনও প্রাচীর থাকে না।

2) একটি 16A একক-ফেজ সরবরাহে দ্বিতীয় বাড়ি এবং হলিডে কটেজ।

3) ভাড়া করা পার্কিং স্পট যেখানে বাড়িওয়ালা একটি ন্যূনতম পদচিহ্ন এবং একটি অপসারণযোগ্য ইউনিট চান৷

4) গ্যারেজের দেয়াল বয়লার, ওয়াটার সফটনার বা টুল ক্যাবিনেটের সাথে শেয়ার করা।

5) ফ্লিট ডিপোগুলি পূর্ণ আকারের সরঞ্জামগুলির প্রতিশ্রুতি দেওয়ার আগে একটি সস্তা পাইলট ইনস্টলেশন চালাচ্ছে।

যেখানে এটি অন্তর্গত নয়: একটি 22kW থ্রি-ফেজ গাড়ি, শুধুমাত্র 3-ফেজ পাওয়ার উপলব্ধ একটি সাইট (এই ইউনিটটি শুধুমাত্র সিঙ্গেল-ফেজ 220VAC), অথবা একটি ড্রাইভওয়ে যেখানে দ্রুত দিনের সময় চার্জিং একটি প্রকৃত প্রয়োজন৷

কিভাবে কমপ্যাক্ট তাপ, ধুলো এবং জল পরিচালনা করে

তিনটি প্রকৌশল পছন্দ ছোট আকারের কাজ বাইরে-সংলগ্ন করে।

তাপ: 3.5 কিলোওয়াট মোট বিলীন ক্ষতি সম্পূর্ণ লোডের 40W এর নিচে থাকে। কেসটি হিটসিঙ্ক হিসাবে দ্বিগুণ হয় - পাঁজরযুক্ত অভ্যন্তরীণ পৃষ্ঠগুলি বাইরের মুখের দিকে তাপ সঞ্চালন করে এবং লোড পরীক্ষাগুলি 35C পরিবেষ্টনে পৃষ্ঠের তাপমাত্রা 55C এর নীচে দেখায়।

ধুলো এবং জল: IP54 রেটিং একটি গ্যাসকেটেড ফ্রন্ট কভার এবং তারের গ্রন্থি থেকে আসে যা তারের আবরণকে আটকে রাখে, ইপোক্সি পটিং নয়। এটি ইউনিটটিকে সেবাযোগ্য রাখে - একজন প্রযুক্তিবিদ এটি খুলতে পারেন, একটি রিলে অদলবদল করতে পারেন এবং কারখানার সরঞ্জাম ছাড়াই এটি বন্ধ করতে পারেন।

সার্টিফিকেশন এবং মানের নিশ্চয়তা

CE চিহ্নিত করা হয়েছে এবং IEC 61851-1:2017-এ পরীক্ষা করা হয়েছে, যা AC মোড 3 চার্জিং সরঞ্জামের পরিচালনার মান।

হাউজিং উপাদান UL94 V-0 flammability রেটিং বহন করে - কেস একটি শিখা বজায় রাখা হবে না, শেয়ার্ড বেসমেন্টে একটি বাস্তব বিবেচনা।

প্রতিটি ইউনিট 100% বৈদ্যুতিক নিরাপত্তা পরীক্ষায় উত্তীর্ণ হয়: পৃথিবীর ধারাবাহিকতা, 500V DC-তে নিরোধক প্রতিরোধ এবং 1.5kV-তে ডাইলেকট্রিক প্রতিরোধ।

নমুনা ইউনিটগুলি আমাদের পরীক্ষাগারে 96-ঘন্টা লবণ স্প্রে পরীক্ষা এবং 500,000-সাইকেল রিলে সহনশীলতা পরীক্ষা করে।

ইনকামিং পরিদর্শন ব্যাচ সার্টিফিকেটের বিরুদ্ধে contactors, MCU এবং বর্তমান সেন্সর চেক করে; প্রত্যাখ্যান হার লট দ্বারা লগ করা হয়.

প্ল্যান্টটি AMPPAL পরিবারের জন্য CE, TUV, CB এবং UL সার্টিফিকেশন ধারণ করে, যা বহিরাগত বিজ্ঞপ্তি সংস্থা দ্বারা নিরীক্ষিত হয়।

কিভাবে চার্জার তৈরি করা হয় (8 ধাপ)

আমাদের Yueqing প্ল্যান্টে উৎপাদন (Zhejiang, 'বৈদ্যুতিক যন্ত্রপাতির রাজধানী') একটি নির্দিষ্ট ক্রমানুসারে চলে:

1) স্বয়ংক্রিয় সোল্ডার-পেস্ট পরিদর্শন সহ SMT PCB সমাবেশ।

2) কনফরমাল আবরণ প্রয়োগ এবং নিরাময়.

3) রিলে, সেন্সর এবং MCU বোর্ড পিছনের হাউজিং অর্ধেক মধ্যে লাগানো.

4) তারের গ্রন্থি এবং 5 মি তারের ইনস্টল, টর্ক-নিয়ন্ত্রিত।

5) একটি সিমুলেটেড গাড়ির লোড সহ 230V এ স্বয়ংক্রিয় কার্যকরী পরীক্ষা।

6) 100% উচ্চ-পাত্র এবং আর্থ-কন্টিনিউটি নিরাপত্তা পরীক্ষা।

7) ভিজ্যুয়াল পরিদর্শন এবং সিরিয়াল নম্বর লেজার চিহ্নিতকরণ।

8) মাউন্টিং কিট এবং কুইক-স্টার্ট কার্ড দিয়ে প্যাক করা, 24-ঘন্টা বার্ন-ইন নমুনা পরীক্ষা করার পরে প্যালেটাইজ করা হয়েছে।

FANUC (সাংহাই) এবং TRUMPF (জার্মানি) অংশীদারদের সাথে সরবরাহ করা রোবট-সহায়ক লাইনগুলি আমাদের বড় স্টেশনগুলির জন্য শীট মেটাল পরিচালনা করে; কমপ্যাক্ট একটি ডেডিকেটেড এসি লাইনে চলে। বার্ষিক প্ল্যান্টের ক্ষমতা এক মিলিয়ন ইউনিট ছাড়িয়ে গেছে।

সাইজিং গাইড: আপনার জন্য কি 3.5kW যথেষ্ট?

আসুন সরাসরি বলা যাক: আধুনিক মান অনুসারে 3.5kW হল একটি ধীর চার্জ। এটি রাতারাতি পার্ক করা গাড়িগুলির জন্য উপযুক্ত - যাত্রী, প্লাগ-ইন হাইব্রিড এবং 20-40 kWh ব্যবহারযোগ্য ব্যাটারি সহ সিটি ইভি।

আপনার দৈনিক ড্রাইভ যদি কোন বিকল্প চার্জিং ছাড়াই প্রায় 150 কিমি অতিক্রম করে তবে এটি কিনবেন না। সেক্ষেত্রে একটি 7kW কমপ্যাক্ট বা একটি 11kW/22kW স্টেশন হল সৎ সুপারিশ৷

এছাড়াও এটি এড়িয়ে যান যদি আপনার বাড়িতে 3-ফেজ ওয়্যারিং থাকে এবং আপনার গাড়ি 11kW গ্রহণ করে - দেয়ালের বাক্সটি বাধা হয়ে দাঁড়ায়।

কি এই ইউনিটটিকে সঠিক কল করে: আঁটসাঁট শারীরিক স্থান, একটি 16A একক-ফেজ সার্কিট যা আপনি আপগ্রেড করবেন না, বা একটি গৌণ সম্পত্তি যার জন্য একটি সস্তা, অবাধ চার্জার প্রয়োজন।

জেনেরিক কমপ্যাক্ট চার্জারের চেয়ে কেন AMPPAL বেছে নিন

Zhejiang Anfu New Energy Technology Co., Ltd. থেকে সরাসরি ফ্যাক্টরি (প্রতিষ্ঠিত 2014, জাতীয়-স্তরের বিশেষায়িত এন্টারপ্রাইজ) - আপনি কোনও ট্রেডিং কোম্পানি নয়, নির্মাতার সাথে ডিল করেন।

স্ট্যান্ডার্ড লিড টাইম 15-20 কার্যদিবস; নমুনা বায়ু দ্বারা 3-5 কার্যদিবসের মধ্যে পাঠানো হয়।

OEM এবং ODM স্বাগত: লোগো, তারের দৈর্ঘ্য, প্লাগ টাইপ (টাইপ 1/টাইপ 2/GB/T) এবং 100 ইউনিট থেকে রঙ।

ডকুমেন্টেশন প্যাক: CE ঘোষণা, IEC 61851-1 পরীক্ষার রিপোর্ট, ম্যানুয়াল, কাস্টমসের জন্য কারখানা পরিদর্শন শংসাপত্র।

সংযুক্ত আরব আমিরাত, সৌদি আরব, রাশিয়া, জার্মানি, ফ্রান্স, মালয়েশিয়া, থাইল্যান্ড, ভিয়েতনাম, মেক্সিকো এবং ব্রাজিল সহ 40+ দেশে রপ্তানি ট্র্যাক রেকর্ড; NEOM এবং Sime Darby হল রেফারেন্স পার্টনার।

পরীক্ষার জন্য 1 ইউনিট থেকে MOQ; 50 এবং 500 ইউনিট থেকে ভলিউম স্তর।

প্যাকেজিং এবং শিপিং

প্রতিটি ইউনিট 210 x 210 x 120 মিমি কার্টনে প্রায় 1.6 কেজি ওজনের চার্জার, 5 মি ক্যাবল, মাউন্টিং কিট এবং ম্যানুয়াল সহ জাহাজে করে। বাক্সটি কুরিয়ার-বান্ধব, তাই এয়ার ফ্রেইট সস্তা থাকে: 40 ইউনিট একটি একক 0.1 m3 পার্সেল উপসাগরে আটকে যায়।

সমুদ্রের মালামালের জন্য, 1,200 ইউনিট একটি 20-ফুট পাত্রে 24টি সঙ্কুচিত-মোড়ানো প্যালেটে লোড হয়, প্রতিটি 50টি কার্টন।

বাণিজ্য শর্তাবলী: অনুরোধে FOB নিংবো বা সাংহাই, EXW বা CIF। পেপারওয়ার্ক বাণিজ্যিক চালান, প্যাকিং তালিকা, সিই ঘোষণা এবং উত্সের শংসাপত্র কভার করে; আমরা নিয়মিতভাবে L/C এবং D/P পরিচালনা করি।

বিক্রয়োত্তর সমর্থন এবং ওয়ারেন্টি

উত্পাদন ত্রুটির জন্য 2 বছরের স্ট্যান্ডার্ড ওয়ারেন্টি; শ্রম এবং রিটার্ন-শিপিং ক্ষেত্রে প্রতি সম্মত.

খুচরা যন্ত্রাংশ (রিলে, নিয়ন্ত্রণ বোর্ড, তারের) 7 কার্যদিবসের মধ্যে প্রেরিত; ইউরোপ এবং মধ্যপ্রাচ্যের জন্য অগ্রাধিকার বায়ু।

বিনামূল্যে দূরবর্তী নির্ণয়: ত্রুটি LED এর একটি ফটো বা ভিডিও পাঠান এবং আমাদের প্রকৌশলীরা এক ব্যবসায়িক দিনের মধ্যে উত্তর দেবেন।

ব্যবহারকারীর রক্ষণাবেক্ষণ হালকা: কাটের জন্য তারের খাপ পরীক্ষা করুন, দেয়ালের স্ক্রু শক্ত করুন, বছরে দুবার ধুলো উড়িয়ে দিন।

জার্মানি, ফ্রান্স এবং সংযুক্ত আরব আমিরাতের ডিলারদের জন্য বর্ধিত ওয়ারেন্টি এবং অন-সাইট পরিষেবা চুক্তি বিদ্যমান।

ইনস্টলেশন এবং ব্যবহারের নোট

ভুল: একটি কাঠের দেয়ালের বিপরীতে মাউন্টিং ফ্লাশ, যার পেছনের ভেন্টগুলো আবৃত। ডানদিকে: একটি 30 মিমি বায়ু ব্যবধান ছেড়ে দিন এবং ভেন্টগুলি পরিষ্কার রাখুন - IP54 জল থেকে রক্ষা করে, বায়ুপ্রবাহ অবরুদ্ধ নয়।

ভুল: একটি অ্যাডাপ্টারের মাধ্যমে একটি ঘরোয়া সকেটে চার্জার প্লাগ করা৷ ডানদিকে: এটিকে একটি ডেডিকেটেড 16A ব্রেকার (টাইপ A বা B RCD, 30 mA) এর সাথে হার্ড-ওয়্যার করুন যাতে আর্থ কন্টিনিউটি চেক ডিজাইন অনুযায়ী কাজ করে।

ভুল: চার্জ করার সময় হুকে শক্তভাবে 5m তারের কুণ্ডলী করা। ডান: একটি অধিবেশন আগে সম্পূর্ণরূপে uncoil; লোডের অধীনে একটি কুণ্ডলীকৃত তার উত্তপ্ত হয়ে যায় এবং তাপীয় কাট-আউটটি ট্রিপ করতে পারে।

ভুল: অনুভূমিক বৃষ্টিতে সম্পূর্ণরূপে উন্মুক্ত মাউন্ট করা। ডান: কভার অধীনে বা একটি পার্কিং আশ্রয়ে ইনস্টল করুন; IP54 স্প্রে সহ্য করে, ড্রাইভিং বৃষ্টির ঘন্টা নয়।

ভুল: কানেক্টরটিকে মেঝেতে ফেলে দেওয়া যেখানে গাড়িগুলি এটির উপর দিয়ে চলে। ডান: বন্দুকটিকে এর ধারকটিতে সংরক্ষণ করুন যাতে পিনগুলি পরিষ্কার এবং শুকনো থাকে।

এটি ইনস্টল করার পরে গ্রাহকরা কী বলে

ওয়ারশ-এর একজন সম্পত্তি ব্যবস্থাপক গত শরতে 1970-এর অ্যাপার্টমেন্টের বেসমেন্টে ছয়টি ইউনিট স্থাপন করেছিলেন। 150 মিমি প্রস্থ তাকে ফিউজ বোর্ড এবং সিঁড়ির মধ্যে চার্জার ফিট করতে দেয় - কোনও পূর্ণ-আকারের স্টেশন সেই জায়গাটি দখল করতে পারেনি। তার নোট: স্থির তারটি শেষ উপসাগরের জন্য সংক্ষিপ্ত ছিল, তাই দ্বিতীয় ব্যাচটি 7m তারগুলি পেয়েছে।

পেনাং-এর একজন কার ডিলার শোরুম ডেমো চার্জার হিসেবে কমপ্যাক্ট ব্যবহার করে। 'গ্রাহকরা এটি একটি পেপারব্যাকের পাশে দেখেন এবং অবিলম্বে আকার পান,' তিনি বলেছেন। ছোটখাট অভিযোগ: একটি অন্ধকার শোরুমে এলইডি রিংটি উজ্জ্বল, এবং সে রাতে এটি টেপ করে।

বাভারিয়ার একজন ক্যাম্পার মালিক একটি 16A সার্কিটে বাগানের শেডে তার প্লাগ-ইন হাইব্রিড চার্জ করছেন। এক মৌসুম বৃষ্টি এবং -8C তুষারপাতের পর, শূন্য ফল্ট; তিনি স্বীকার করেন যে 2-বছরের ওয়ারেন্টিই তাকে চেষ্টা করার স্নায়ু দিয়েছে - এমন কিছু যা আমরা ইলেকট্রিশিয়ান ছাড়াই এর বিরুদ্ধে পরামর্শ দিই, যদিও এটি কাজ করে।

FAQ

প্রশ্ন: এই 3.5kW চার্জার কি একটি পরিবারের সকেটে চলতে পারে?

উত্তর: না। এটি অবশ্যই একটি RCD সহ একটি ডেডিকেটেড 16A সার্কিটের সাথে হার্ড-ওয়্যার্ড হতে হবে।

প্রশ্ন: 3.5kW প্রতি ঘন্টায় কত পরিসীমা যোগ করে?

উত্তর: 230V এ প্রায় 14-15 কিমি; একটি 30 kWh ব্যাটারি প্রায় 8.5 ঘন্টায় পূর্ণ হয়।

প্রশ্ন: ঘেরটি কি সত্যিই শিখা-প্রতিরোধী?

উত্তর: হ্যাঁ - UL94 V-0, প্লাস্টিকের জন্য সর্বোচ্চ দাহ্য শ্রেণী।

প্রশ্ন: আমি কি এটি বাইরে মাউন্ট করতে পারি?

একটি: ছাদ বা আশ্রয়ের নীচে, হ্যাঁ; IP54 স্প্ল্যাশ এবং ধুলো পরিচালনা করে, ক্রমাগত অনুভূমিক বৃষ্টি নয়।

প্রশ্নঃ এটা কি সব ইভি ব্র্যান্ডের সাথে কাজ করে?

উত্তর: যেকোনো মোড 3 AC-সামঞ্জস্যপূর্ণ EV আপনার অর্ডার করা প্লাগ ভেরিয়েন্টের সাথে কাজ করে: টাইপ 1, টাইপ 2 বা GB/T৷

প্রশ্নঃ 32A এর পরিবর্তে শুধুমাত্র 16A কেন?

উত্তর: 150x150x65 মিমি বডি 16A এর জন্য তাপীয়ভাবে অপ্টিমাইজ করা হয়েছে; 7kW কমপ্যাক্ট একই পদচিহ্নে 32A কভার করে।

প্রশ্নঃ RCD ট্রিপ মিড-চার্জ হলে কি হবে?

একটি: চার্জিং স্টপ এবং একটি ত্রুটি LED শো; ত্রুটি পরিষ্কার হওয়ার পরেই এটি পুনরায় চালু হয়।

প্রশ্ন: আমি কি পরে এটিকে ভাড়ার সম্পত্তিতে স্থানান্তর করতে পারি?

একটি: হ্যাঁ - চারটি স্ক্রু এবং একটি আদর্শ 16A সংযোগ; একজন ইলেকট্রিশিয়ান প্রায় 20 মিনিটের মধ্যে কাজটি করে।
