হোটেল এবং অফিস বিল্ডিংয়ের জন্য 14kW AC EV চার্জার

আপনার সাইটে কি একটি 150mm টাওয়ার পরিবর্তন

আপনি ইউরোপের রাস্তায় দেখেছেন এমন যেকোনো এসি চার্জিং পেডেস্টাল নিন এবং এটি সাধারণত প্রায় 240 মিমি গভীর হয়। এই এক 150 মিমি. আপনি দুটি পার্কিং উপসাগরের মধ্যে দাঁড়ানো এবং করিডোরটি পরিষ্কার রাখার চেষ্টা না করা পর্যন্ত 90 মিমি তুচ্ছ শোনাচ্ছে৷

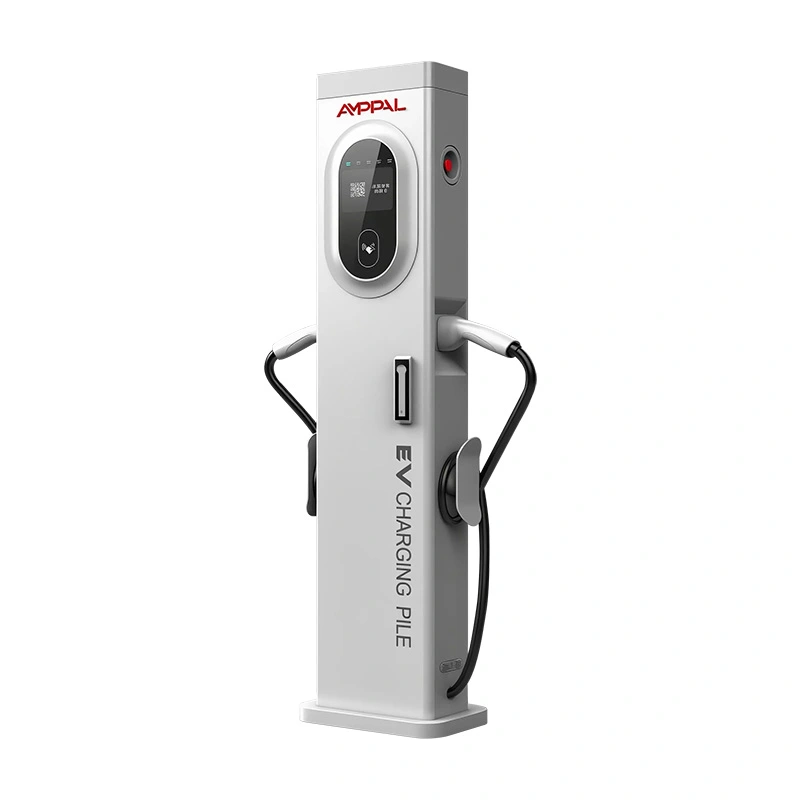

হোটেল এবং অফিস বিল্ডিংয়ের জন্য 14kW AC EV চার্জার (AF-AC-014-Y-A-0-4-JA-P) হল একটি 300 x 150 x 1400 মিমি কলাম যা দুটি টাইপ 2 বন্দুক বহন করে, একটি 380VAC-তে 16A+16A রেট দেওয়া হয়েছে, 380VAC-তে থ্রি-ফেজ স্ক্রীনের টপ-আপ রঙের ফিড। একটি সমস্যা সমাধানের জন্য খামটি বিদ্যমান: একটি চার্জার কোথায় যায় যখন কোন প্রাচীর এবং কোন প্রশস্ত দ্বীপ পাওয়া যায় না?

অপারেটররা এটিকে দুটি হেড-ইন বে-এর মাঝখানের স্ট্রিপে, ফুটপাথের প্রান্ত বরাবর যেখানে একটি বৃহত্তর মন্ত্রিসভা অনুমোদনে ব্যর্থ হবে, এবং গ্যারেজগুলির ভিতরে যেখানে কলামগুলি প্রতিটি অতিরিক্ত মিটার খায়। চার্জিং নিজেই স্ট্যান্ডার্ড এসি; পদচিহ্ন হল বৈশিষ্ট্য।

মোটা হিসাবে একটি কলাম অর্ধেক পাঁচ পরিশোধ

150 মিমি গভীরতা হুইলচেয়ারের রুট এবং দরজার দোল পরিষ্কার করে যা একটি 240 মিমি পেডেস্টাল ব্লক করবে; এই মাত্রা যে একটি সাইট সমীক্ষা পাস কিনা সিদ্ধান্ত নেয়.

দুটি টাইপ 2 সকেট (16A+16A) দুটি গাড়িকে একটি ফিড পয়েন্ট থেকে চার্জ করতে দেয়, যা একটি একক-বন্দুকের খুঁটির থ্রুপুটকে প্রায় দ্বিগুণ করে।

টাওয়ারটি একটি ব্যস্ত জায়গায় চোখের স্তরে 5-ইঞ্চি ডিসপ্লে সহ 1400 মিমি লম্বা।

IP54 সুরক্ষা এবং একটি -20°C থেকে +50°C কাজের পরিসর কোনো আশ্রয় বা ছাউনি ছাড়া রাস্তার আবহাওয়া কভার করে।

ইথারনেট, 4G, এবং ওয়াইফাই সহ OCPP 1.6J নতুন সফ্টওয়্যার ছাড়াই একটি বিদ্যমান ব্যাক অফিসে যোগদান করে৷

প্রতিটি ইউনিট সিই প্রত্যয়িত এবং আমাদের ঝেজিয়াং প্ল্যান্ট থেকে 15-20 কার্যদিবসের লিড টাইম সহ 2 বছরের কারখানার ওয়ারেন্টি বহন করে।

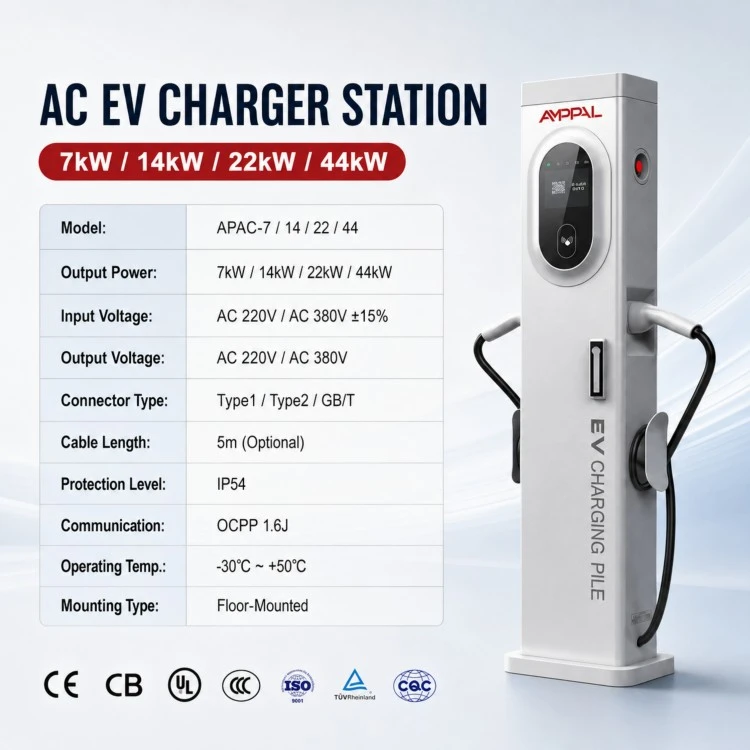

প্রযুক্তিগত বিশেষ উল্লেখ

সাইট যেখানে প্রতি সেন্টিমিটার বিল করা হয়

পুরানো ইউরোপীয় শহরগুলিতে অন-রাস্তার উপসাগর যেখানে 240 মিমি ক্যাবিনেটের জন্য ফুটপাথ খুব সংকীর্ণ; 150 মিমি টাওয়ারটি কার্ব লাইনকে আলিঙ্গন করে।

হেড-ইন পার্কিং সারি: শেয়ার্ড স্ট্রিপের একটি টাওয়ার দুটি বিপরীত সারি পরিবেশন করে।

টাইট র‌্যাম্প বাঁক সহ বহুতল গাড়ি পার্ক; প্রোফাইল চালক এবং ক্যামেরার জন্য দৃষ্টির লাইন খোলা রাখে।

হোটেল এবং অফিস ফোরকোর্ট যেখানে ল্যান্ডস্কেপ আর্কিটেক্ট প্রবেশদ্বারের পাশে একটি বিশাল প্যাডেস্টাল প্রত্যাখ্যান করেন।

অস্থায়ী ইভেন্ট সাইট: একটি M12 অ্যাঙ্কর বেস, দুটি বন্দুক, এবং একটি 380V ফিড একদিনে চালু করা যেতে পারে।

ডিলারশিপ ফোরকোর্ট যা শোরুম পার্কিং না দিয়ে রাতারাতি ডেমো ইভি টপ আপ করে।

কিভাবে টাওয়ার একটি কলাম থেকে দুটি যানবাহন পরিবেশন করে

একটি 380VAC +/-15% থ্রি-ফেজ ফিড বেস প্লেটের মধ্য দিয়ে প্রবেশ করে এবং কলামের ভিতরে একটি ডিআইএন-রেল বিভাগে অবতরণ করে, যেখানে স্টেশন এটি দুটি সকেটে বিতরণ করে। প্রতিটি বন্দুক প্রতি ফেজ 16A রেট করা হয়; ফার্মওয়্যার 14kW নেমপ্লেটে মোট আউটপুট ক্যাপ করে এবং দুটি গাড়ির মধ্যে হেডরুম শেয়ার করে।

প্রথম গাড়িতে প্লাগ করুন এবং এটি পুরো বাজেট আঁকে। একটি দ্বিতীয় অধিবেশন শুরু করুন এবং প্রথমটি বাধা না দিয়ে টাওয়ারটি উভয় সকেটের মধ্যে বর্তমান ভারসাম্য বজায় রাখে; স্ক্রীনটি বাস্তব সময়ে প্রতিটি সেশনের kW এবং kWh দেখায়।

টাচ স্ক্রিন একটি প্লাগ-এন্ড-চার্জ ফ্লো চালায়, যখন OCPP 1.6J ইথারনেট, 4G বা ওয়াইফাই এর মাধ্যমে আপনার সার্ভারে প্রতিটি লেনদেনের রেকর্ড বহন করে। যদি নেটওয়ার্ক কমে যায়, সেশন চলতে থাকে এবং পরে আপলোড রেকর্ড করে।

সার্টিফিকেশন এবং এর পিছনে পরীক্ষা

কম ভোল্টেজ এবং EMC নির্দেশাবলী অনুযায়ী CE সম্মতি, প্রতিটি প্রোডাকশন ব্যাচ জাহাজের আগে পুনরায় যাচাই করা হয়।

100% ইউনিট হাই-পট ডাইলেকট্রিক টেস্টিং এবং চূড়ান্ত লাইনে গ্রাউন্ড কন্টিনিউটি চেক পাস করে।

স্যাম্পলড ইউনিটে IEC 60068 প্রতি -30°C থেকে +70°C থেকে থার্মাল সাইকেল চালানো, এছাড়াও উপকূলীয় স্থাপনার জন্য 96-ঘন্টা লবণ স্প্রে পরীক্ষা।

বর্তমান, তাপমাত্রা এবং যোগাযোগের স্থিতিশীলতার লাইভ পর্যবেক্ষণ সহ 48-ঘন্টা একটানা ফুল-লোড বার্ন-ইন।

উপাদানগুলি RoHS এবং REACH অনুগত, এবং কারখানাটি একটি ISO 9001:2015 মান ব্যবস্থাপনা সিস্টেম চালায়।

ইনকামিং পরিদর্শন প্রতিটি সংযোগকারী ব্যাচ কভার করে; একটি আলগা টাইপ 2 সকেট হল সবচেয়ে সাধারণ ক্ষেত্রের ব্যর্থতা যা আমরা এসি টাওয়ারে দেখতে পাই।

ফ্ল্যাট স্টিল থেকে 1.4-মিটার কলাম পর্যন্ত: আট ধাপ

লেজার কাটিং: শীটগুলি সিএনসি লেজারগুলিতে সঠিক টাওয়ার প্রোফাইলে কাটা হয়, সহনশীলতা 0.1 মিমি ধরে রাখা হয়।

বাঁকানো এবং গঠন: একটি CNC প্রেস ব্রেক কলাম শেল ভাঁজ করে এবং স্পট ওয়েল্ড সীম লক করে।

FANUC বাহুতে রোবোটিক ঢালাই বেস ব্র্যাকেট এবং ক্যাবল এন্ট্রি গ্রন্থির সাথে যোগ দেয়, একই প্রক্রিয়াটি আমাদের ডিসি লাইনে ব্যবহৃত হয়।

সারফেস ট্রিটমেন্ট: তিন-পর্যায়ের পরিষ্কার এবং সমাপ্তি লাইন সমাবেশের আগে শেলকে রক্ষা করে।

প্রি-অ্যাসেম্বলি: ডিআইএন রেল, কন্টাক্টর, অবশিষ্ট বর্তমান ডিভাইস এবং মিটারিং মডিউল লাগানো হয় এবং স্পেক অনুযায়ী টর্ক করা হয়।

ইলেকট্রনিক্স: ডিসপ্লে, কমস বোর্ড এবং পাওয়ার বোর্ড মাউন্ট এবং সংযুক্ত।

ফার্মওয়্যার লোড এবং OCPP কনফরমেন্স চেক: প্রতিটি ইউনিট বক্সিং করার আগে একটি পরীক্ষা সার্ভারের সাথে নিবন্ধিত এবং পেয়ার করা হয়।

চূড়ান্ত QC এবং প্যাকিং: হাই-পট পরীক্ষা, চাক্ষুষ পরিদর্শন, এবং শক্ত কাগজ প্যাকিং লাইন বন্ধ; স্ট্যান্ডার্ড অর্ডার 15-20 কার্যদিবসের মধ্যে ছেড়ে যায়।

14kW কি আপনার পদচিহ্নের জন্য উপযুক্ত?

14kW টাওয়ার যেখানে সীমাবদ্ধতা ভৌতিক সেখানে তার রাখা উপার্জন করে। যদি আপনার সাইটটি একটি প্রশস্ত-খোলা জায়গা হয় যেখানে একটি কংক্রিট দ্বীপ একটি স্ট্যান্ডার্ড পেডেস্টালের জন্য প্রস্তুত, সস্তা 240 মিমি ক্যাবিনেট কিনুন; স্লিম প্রোফাইল আপনাকে কিছুই কিনতে পারে না।

যখন গাড়ি আট ঘন্টা বা তার বেশি থাকে তখন এটিও ভুল হাতিয়ার। রাতারাতি ফ্লিট পার্কিং মূল্যের একটি ভগ্নাংশে 3.5-7kW ওয়াল বক্স দ্বারা ভালভাবে পরিবেশন করা হয়, কারণ 14kW শুধুমাত্র তখনই ফেরত দেয় যখন যানবাহন দিনের বেলায় সাইকেল করে এবং বের হয়।

আপনি যখন সেন্টিমিটার গণনা করতে পারেন তখন এটি চয়ন করুন: একটি সরু মধ্যবর্তী ফালা, একটি কঠোর বিপত্তির নিয়ম সহ একটি কার্বসাইড সারি, বা একটি গ্যারেজ যেখানে একটি বিস্তৃত ক্যাবিনেটের জন্য একটি পার্কিং স্পট খরচ হবে৷ যদি দুটি গাড়ি মোটামুটি 7kW এর প্রতিটি আপনার থাকার সময়ের সাথে মেলে তবে এটি সরবরাহ করার জন্য এটি সবচেয়ে স্থান-দক্ষ উপায়।

AMPPAL বনাম 240mm স্ট্যান্ডার্ড পেডেস্টাল

পদচিহ্ন: 150 মিমি বনাম প্রায় 240 মিমি গভীরতার মানে টাওয়ারটি সাইট সার্ভে পাস করে যা পেডেস্টালকে প্রত্যাখ্যান করে।

একটি ফিড, দুটি গাড়ি: দুটি পৃথক ইনস্টলেশনের পরিবর্তে একটি একক তিন-ফেজ সার্কিট উভয় বন্দুক পরিবেশন করে।

পরীক্ষার প্রমাণ: CE, 100% হাই-পট, 96-ঘন্টা লবণ স্প্রে, এবং 48-ঘন্টা বার্ন-ইন প্রতি ব্যাচের নথিভুক্ত করা হয়েছে, শুধুমাত্র একটি ব্রোশারে দাবি করা হয়নি।

কেনার শর্তাবলী: MOQ 1 ইউনিট থেকে স্ট্যান্ডার্ড মডেল, 15-20 কার্যদিবসের লিড টাইম, 2-বছরের ওয়ারেন্টি, DHL/FedEx এর মাধ্যমে খুচরা যন্ত্রাংশ।

কাস্টমাইজেশন: লোগো, স্টার্টআপ স্ক্রিন এবং তারের ব্র্যান্ডিং পরিবর্তন করা যেতে পারে; আমরা সংযুক্ত আরব আমিরাত, সৌদি আরব, কাজাখস্তান, জার্মানি এবং মেক্সিকো সহ 40+ দেশে রপ্তানি প্রোগ্রাম প্রেরণ করেছি।

প্যাকিং এবং শিপিং: সাইটে কলাম পাওয়া

প্রতিটি টাওয়ার জাহাজ সম্পূর্ণরূপে ফেনা কর্নার ব্লক সহ প্রায় 350 x 220 x 1460 মিমি এর একটি রপ্তানি শক্ত কাগজে একত্রিত হয়; অ্যাঙ্কর কিট এবং তারের গ্রন্থি সহ মোট ওজন প্রায় 45 কেজি।

শক্ত কাগজ প্রতি প্যালেটে চারটি যায়, প্রান্ত প্রটেক্টর দিয়ে সঙ্কুচিত হয়; একটি 40-ফুট পাত্রে প্রায় 60টি টাওয়ার প্যালেটাইজড বা 80টি ফ্লোর-লোড থাকে।

স্ট্যান্ডার্ড শর্তাবলী FOB নিংবো বা সাংহাই, বা EXW উদ্ভিদ। প্রতিটি চালানের মধ্যে রয়েছে বাণিজ্যিক চালান, প্যাকিং তালিকা, বিল অফ লেডিং, উত্সের শংসাপত্র, এবং সম্মতির সিই ঘোষণা; রটারডাম বা জেবেল আলীর সমুদ্র মালবাহী সাধারণত 30-40 দিন চলে।

সমর্থন যা আপনার ইনস্টলেশন টাইমলাইনকে সম্মান করে

উত্পাদন ত্রুটিগুলির উপর 2-বছরের ওয়ারেন্টি, কমিশনিং না করে চালান থেকে গণনা করা, যা ইনস্টলাররা আমাদের বলে দাবিগুলিকে সরল করে৷

প্রযুক্তিগত টিকিটে 24-ঘন্টা প্রতিক্রিয়া, ভিডিও ডায়াগনস্টিক সহ যাতে আপনার ইলেকট্রিশিয়ান একই দিনে একটি ফিক্সের মধ্য দিয়ে যেতে পারে।

আমাদের কেন্দ্রীয় গুদাম থেকে DHL/FedEx দ্বারা খুচরা যন্ত্রাংশ; টাচ স্ক্রিন এবং তারের গ্রন্থিগুলির মতো দ্রুত চলমান জিনিসগুলি 2 কার্যদিবসের মধ্যে চলে যায়।

কাগজ-প্রথম RMA: ফটো এবং ইউনিট সিরিয়াল পাঠান, এবং আপনি কিছু ফেরত পাঠানোর আগে আমরা প্রতিস্থাপন বা মেরামতের মধ্যে সিদ্ধান্ত নিই।

মাল্টি-সাইট রোলআউটের জন্য আমরা আপনার স্টকে থাকা 20 টাওয়ার প্রতি একটি রক্ষণাবেক্ষণ কিট প্রস্তাব করি, তাই ফিল্ড অদলবদল কখনই কাস্টমসের জন্য অপেক্ষা করবেন না।

অন-সাইট হ্যান্ডলিং: ভুল বনাম ডান

ভুল: টাওয়ারটি মাউন্ট করা যাতে তারটি ট্রাফিক আইলের দিকে লুপ করে। ডানদিকে: কলামটিকে অভিমুখী করুন যাতে উভয় তারগুলি ড্রাইভিং লেন থেকে দূরে চলে যায়।

ভুল: একটি আন্ডারসাইজ সার্কিট থেকে টাওয়ারকে খাওয়ানো কারণ এটি শুধুমাত্র এসি। ডানদিকে: উভয় বন্দুকের জন্য ফিডের আকার একসাথে করুন; 6mm2 কন্ডাক্টর সহ একটি 32A তিন-ফেজ ব্রেকার একটি নিরাপদ সূচনা পয়েন্ট, তারপর স্থানীয় কোডের বিরুদ্ধে যাচাই করুন।

ভুল: পাওয়ার ক্যাবলের মতো একই নালীতে ইথারনেট তার চালানো। ডানদিকে: নেটওয়ার্ক লিঙ্কটিকে হস্তক্ষেপ থেকে রক্ষা করতে পৃথক নালী, কমপক্ষে 30 সেমি দূরে।

ভুল: স্টিকার বা সাইনেজ দিয়ে টাচ স্ক্রিন ঢেকে রাখা। ডান: প্রদর্শন মুখ পরিষ্কার রাখুন; 5 ইঞ্চি পর্দা হল অপারেটরের একমাত্র স্থানীয় ইন্টারফেস।

ভুল: ওয়্যারেন্টি অনুমান করা ভাংচুরকে কভার করে। ডানদিকে: অবিলম্বে ফটো এবং সিরিয়াল নম্বর সহ ক্ষতি রিপোর্ট করুন; 2-বছরের ওয়ারেন্টি ম্যানুফ্যাকচারিং ত্রুটিগুলি কভার করে, তাই আপনি যত দ্রুত এটি নথিভুক্ত করবেন, আমরা তত দ্রুত কাজ করব।

একটি সিজনের পরে সাইট ম্যানেজাররা কী রিপোর্ট করে

দুবাইয়ের একটি পার্কিং অপারেটর এই টাওয়ারগুলির মধ্যে 12টি একটি কার্বসাইড সারি বরাবর চালিয়েছিল যা পৌরসভা স্ট্যান্ডার্ড পেডেস্টালগুলির জন্য খুব সংকীর্ণ বলেছিল। 45°C গ্রীষ্মের আট মাস পর, একটি টাচ স্ক্রিন একটি ঝাঁকুনি তৈরি করেছে, যা আমরা এক সপ্তাহের মধ্যে ওয়ারেন্টির অধীনে প্রতিস্থাপন করেছি। তার সারাংশ: কলামটি পাতলা, তবে এটি বাঁকানো, টলমল বা অতিরিক্ত উত্তপ্ত হয়নি।

স্থপতি একটি বৃহত্তর মন্ত্রিসভা প্রত্যাখ্যান করার পরে একটি জার্মান হোটেল গ্রুপ তার উঠান পার্কিংয়ের জন্য টাওয়ারে মানসম্মত করেছে। তাদের একটি অভিযোগ: 4G অ্যান্টেনা উঠানের ভিতরে একটি একক বারে নেমে যায়, তাই তারা এখন ওয়াইফাই/ইথারনেট সংস্করণ অর্ডার করে এবং এটিকে বিল্ডিং সুইচে ক্যাবল করে।

একটি সৌদি ঠিকাদার মিশ্র ব্যবহার উন্নয়নের জন্য 20 জনের একটি প্রথম ব্যাচ কিনেছে। অ্যাঙ্কর ইন্সটল তার ইলেকট্রিশিয়ানদের প্রথম দিনে টাওয়ার প্রতি দুই ঘন্টা এবং ড্রিলিং টেমপ্লেট দেখার পর এক ঘন্টার কম সময় নেয়; তারপর থেকে তারা আরও তিনটি ব্যাচের অর্ডার দিয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: 14kW টাওয়ারে দুটি গাড়ি কি একই সময়ে চার্জ করতে পারে?

উত্তর: হ্যাঁ, উভয় সকেট লাইভ এবং স্টেশন তাদের মধ্যে 14kW বাজেট শেয়ার করে; একা একা একটি গাড়ি পুরো বাজেট পায়।

প্রশ্ন: একটি কার্ব বা প্রাচীর থেকে টাওয়ারের কী ছাড়পত্র প্রয়োজন?

উত্তর: সকেটের সামনে প্রায় 600 মিমি কাজের জায়গা রাখুন; তারের লুপের জন্য প্রায় 200 মিমি সাইডওয়ে যথেষ্ট।

প্রশ্ন: স্লিম টাওয়ারের জন্য কি কংক্রিটের ভিত্তি প্রয়োজন?

উত্তর: একটি 300 x 300 মিমি কংক্রিটের প্যাডে একটি M12 অ্যাঙ্কর বেস মানক; অ্যাসফল্টে আমরা একটি পৃষ্ঠ-মাউন্ট বন্ধনী সরবরাহ করি।

প্রশ্নঃ স্টেশনটি কোন সংযোগকারীর সাথে শিপ করে?

A: স্ট্যান্ডার্ড হিসাবে 4.5m তারের সাথে দুটি টাইপ 2 সকেট; এই এসি মডেল সিসিএস অফার করে না।

প্রশ্ন: টাওয়ার কি একক-ফেজ শক্তিতে চলতে পারে?

উত্তর: না, এটির জন্য 380VAC তিন-ফেজ প্রয়োজন; একক-ফেজ সাইটগুলির জন্য আমাদের 3.5-7kW প্রাচীর-মাউন্ট করা এসি স্টেশনগুলি দেখুন৷

প্রশ্ন: পেমেন্ট টার্মিনাল ছাড়া বিলিং কিভাবে কাজ করে?

উত্তর: OCPP 1.6J হ্যান্ড ট্যারিফ এবং রিমোট স্টার্ট/স্টপ আপনার ব্যাক অফিস বা রোমিং প্ল্যাটফর্মে, যখন স্ক্রীন স্থানীয়ভাবে সেশন ডেটা দেখায়।

প্রশ্ন: একটি ধারক অর্ডার জন্য লিড সময় কি?

উত্তর: অর্ডার নিশ্চিতকরণ এবং জমা দেওয়ার পরে স্ট্যান্ডার্ড মডেলের জন্য 15-20 কার্যদিবস।

প্রশ্ন: সরাসরি সূর্যের আলোতে কি স্ক্রিন পাঠযোগ্য?

উত্তর: এটি একটি বহিরঙ্গন উজ্জ্বলতা সেটিং সহ একটি 5-ইঞ্চি রঙের LCD; কঠোর মধ্যাহ্ন রোদে আমরা একটি বিকল্প হিসাবে অফার ছায়া ফণা সাহায্য করে.
