বাণিজ্যিক পার্কিং সুবিধার জন্য 44kW স্লিম টাওয়ার ডুয়াল-পোর্ট এসি ইভি চার্জার

44kW প্রশ্নটি একটি প্যানেল প্রশ্ন

বেশিরভাগ ডুয়াল-গান এসি চার্জারগুলি মাঠে ব্যর্থ হওয়ার আগে কাগজে ব্যর্থ হয়। ব্যর্থতা চার্জার নয়; এটি ইলেকট্রিশিয়ানের প্রথম প্রশ্ন: প্যানেলকে কী দিতে হবে?

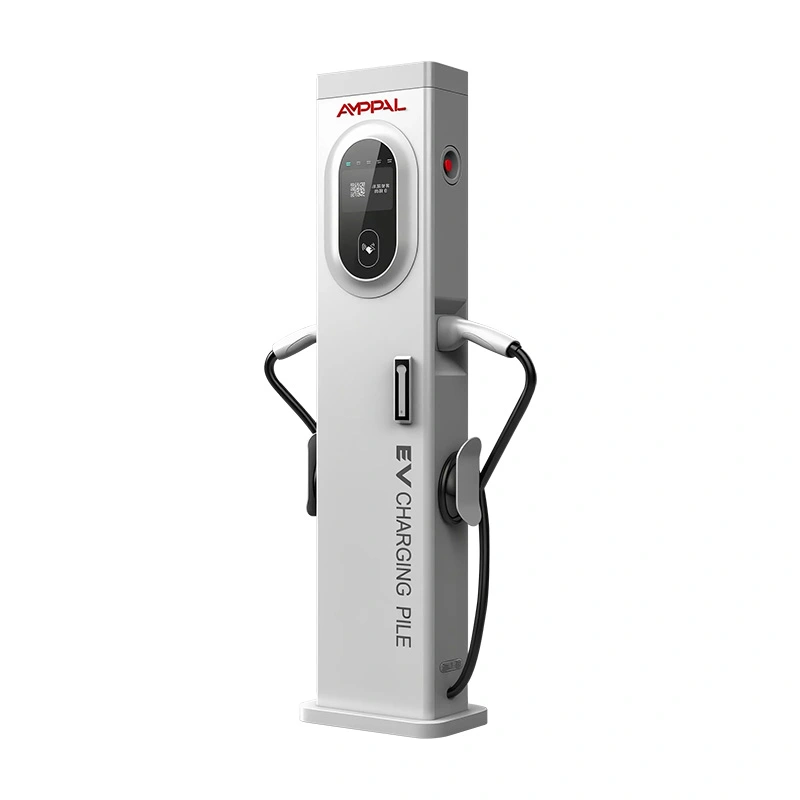

AMPPAL 44kW স্লিমটাওয়ার (AF-AC-044-Y-A-0-4-JA-P) একটি 380VAC থ্রি-ফেজ ফিডে 32A+32A তে দুটি টাইপ 2 বন্দুক বহন করে, একটি 300 x 150 x 1400 মিমি কলাম থেকে একটি 5-ইঞ্চি টাচ স্ক্রীন। প্রতিটি সকেট মোটামুটি 21kW আঁকতে পারে; জোড়া একসাথে 44kW নেমপ্লেটের কাছে যায়।

এই পৃষ্ঠাটি সেই ব্যক্তির জন্য লেখা হয়েছে যিনি বৈদ্যুতিক অঙ্কনে স্বাক্ষর করেন। যদি এটি আপনি হন তবে স্পেক শীটের প্রেমে পড়ার আগে নীচের ফিডারের গণিতটি পড়ুন।

সুসংবাদ হল গণিতটি সহজ এবং সর্বজনীন: ভোল্ট, amps এবং একটি বর্গমূল৷ খারাপ খবর হল যেদিন চার্জার আসে সেদিন কেউ এটা করে না। কন্টেইনার বুক করার আগে, কাগজে এখন এটি করুন।

আপনার সাইটের জন্য ফুল-লোড 32A+32A মানে কী

দুটি গাড়ি, উভয়ই 32A প্রতি ফেজে: আপনার ফিডারকে একই মুহূর্তে প্রতি ফেজে প্রায় 64A বহন করতে হবে, অথবা সম্ভাব্য সবচেয়ে খারাপ সময়ে আপস্ট্রিম ব্রেকার ট্রিপ।

ট্রান্সফরমারের পরিকল্পনা করুন: প্রতিটি টাওয়ার 44kW পর্যন্ত সংযুক্ত লোড যোগ করে; আপনি আলো এবং HVAC গণনা করার আগে দশ টাওয়ার মানে 440kW।

ক্যাবল সাইজিং অল্প সময়ের জন্য প্রতি ফেজ 16mm2 কপার থেকে শুরু হয় এবং দূরত্বের সাথে বৃদ্ধি পায়; 50 মিটার অতিক্রম করার জন্য 25mm2 বা 35mm2 সাধারণ।

ব্রেকার ডিউটি: একটি 80A থ্রি-ফেজ ব্রেকার, অথবা প্রতি বন্দুকের একটি সহ দুটি 40A ইউনিট, পেয়ার হেডরুমকে উপদ্রব ছাড়াই ট্রিপ দেয়।

ফেজ ব্যালেন্স একটি পার্শ্ব সুবিধা: একটি 32A+32A থ্রি-ফেজ লোড একটি ফেজে স্ট্যাক করা তিনটি সিঙ্গেল-ফেজ 7kW চার্জারগুলির তুলনায় গ্রিডের জন্য বেশি দয়ালু।

যদি সাইটটি সম্পূর্ণ লোড দিতে না পারে, তাহলে OCPP 1.6J লোড ম্যানেজমেন্ট কম বাজেটে টাওয়ারটিকে ক্যাপ করতে পারে যখন আপনি পরে হেডরুমটি রাখতে পারেন।

তাপ বাজেটের অংশ: 44 কিলোওয়াট ঘন্টা ধরে চলা প্যানেল রুমকে উষ্ণ করে, তাই প্রথম গ্রীষ্মের আগে বায়ুচলাচলের পরিকল্পনা করুন।

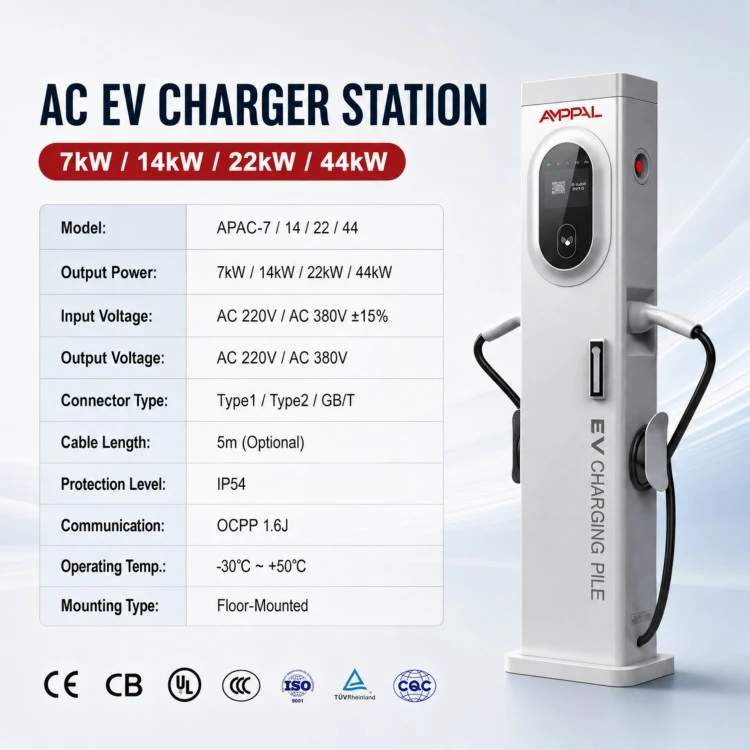

প্রযুক্তিগত বিশেষ উল্লেখ

44kW ক্ষমতার ন্যায্যতা দেয় এমন ক্ষেত্রে ব্যবহার করুন

ডিপো ইয়ার্ড যেখানে শিফটের মধ্যে এক থেকে তিন ঘণ্টা ভ্যান পার্ক করা হয়; 44kW প্রতি উপসাগর ডাউনটাইমকে ব্যবহারযোগ্য পরিসরে পরিণত করে।

ট্যাক্সি র‍্যাঙ্ক এবং রাইড-হেল হাব যেখানে চালকরা দ্রুত ঘোরে এবং বাস করার সময় দুই ঘন্টার নিচে বসে।

ট্রাক-স্টপ ফোরকোর্টগুলি 3.5 টন পর্যন্ত ডেলিভারি ভ্যান এবং হালকা বাণিজ্যিক যানবাহন পরিবেশন করে।

গুদাম ডক যেখানে টাওয়ারের একটি সারি একটি ট্রান্সফরমার রুম ভাগ করে।

EV ভাড়ার ফ্লিট যেগুলোকে অবশ্যই রাতারাতি অপেক্ষা না করে ভাড়ার মধ্যে গাড়ি ঘুরিয়ে দিতে হবে।

তিন-ফেজ পরিষেবা সহ আবাসিক ব্লক যেখানে ডিস্ট্রিবিউটর ফিডারে 44kW সর্বোচ্চ এসি পাওয়ার দেয়।

বিমানবন্দর এবং স্টেশন গাড়ি পার্ক যেখানে প্লাগ-ইন হাইব্রিডদের সকালের ভিড়ের জন্য প্রস্থানের আগে দ্রুত টপ-আপের প্রয়োজন।

পাওয়ার ফ্লো পড়া: প্যানেল থেকে প্লাগ পর্যন্ত

পাওয়ার একটি তিন-ফেজ ফিডারে বিতরণ বোর্ড ছেড়ে যায় এবং বেস গ্রন্থির মাধ্যমে টাওয়ারে প্রবেশ করে। ভিতরে, স্টেশনটি প্রতিটি বন্দুককে স্বাধীনভাবে মিটার করে, তাই 44kW নেমপ্লেটটি একটি বিশাল আউটলেট নয় বরং দুটি 32A সার্কিট একটি ঘের ভাগ করে।

যখন একটি একক গাড়ি প্লাগ ইন করে, তখন এটি তার নিজস্ব বন্দুকের সম্পূর্ণ 32A ব্যবহার করতে পারে। যখন দ্বিতীয় গাড়ি আসে, উভয়ই 32A পর্যন্ত আঁকে; টাওয়ারটি বিলিং এর জন্য দুটি সেশন আলাদা রাখে এবং OCPP 1.6J প্রতিটি সংযোগকারীর শক্তি আলাদাভাবে রিপোর্ট করে।

বিভক্ত বিলিং-এর জন্য প্রতি-সকেট মিটারিং গুরুত্বপূর্ণ: ভাড়াটে A বন্দুক 1 এর জন্য অর্থ প্রদান করে, বন্দুক 2 এর জন্য ভাড়াটে B, এবং সার্ভার কখনই দুটি kWh টোটাল মিশ্রিত করে না।

নামকরণের জন্য একটি ফাঁদ: derating. ফিড দুর্বল হলে, টাওয়ারের পরিবর্তে ব্রেকারটি ধীর হয়ে যায়। ফার্মওয়্যার ক্যাপ হল নিয়ন্ত্রিত বিকল্প, তাই তারের আগে বাজেট ঠিক করুন, প্রথম ট্রিপের পরে নয়।

গুণমান রেকর্ড একটি সুবিধা প্রকৌশলী বিশ্বাস করতে পারেন

নিম্ন ভোল্টেজ এবং EMC নির্দেশাবলীর সাথে সামঞ্জস্য রাখা হয় এবং যখনই পাওয়ার স্টেজ পরিবর্তন হয় তখন ফাইলটি পুনরায় পরীক্ষা করা হয়।

লাইন ছেড়ে যাওয়ার আগে প্রতিটি স্টেশন হাই-পট পরীক্ষিত এবং পৃথিবী-বন্ধন করা হয় — 32A প্রতি বন্দুকে সন্দেহজনক স্থল পথের জন্য কোনও মার্জিন নেই।

সম্পূর্ণ-লোড তাপ চালানো: 44kW টাওয়ারটি 48 ঘন্টা ধরে নেমপ্লেট কারেন্টে বার্ন-পরীক্ষিত হয়, ক্যাবিনেটের তাপমাত্রা লগ থাকে।

নমুনাযুক্ত কলামগুলি -30°C এবং +70°C-এর মধ্যে IEC 60068 তাপচক্র চালায়, প্লাস ফিনিশের উপর 96 ঘন্টা লবণ স্প্রে।

টর্ক-পরীক্ষিত বাসবার এবং সংযোগকারী জয়েন্টগুলি; উচ্চ-কারেন্ট এসি গিয়ারে তাপ ব্যর্থতার ক্লাসিক কারণ হল আলগা সমাপ্তি।

কম্পোনেন্ট সোর্সিং একটি ISO 9001:2015 সিস্টেমের মধ্যে RoHS এবং REACH অনুসরণ করে; CCC, TÜV, UL এবং CB সুযোগ উদ্ভিদ স্তরে বিদ্যমান।

আট-স্টেশন অ্যাসেম্বলি সিকোয়েন্স

লেজার-কাট শেল, 0.1 মিমি সহনশীলতা, CNC লাইনে।

টাওয়ার বডির প্রেস-ব্রেক ভাঁজ এবং সীম ঢালাই।

বেস প্লেট এবং গ্রন্থি বন্ধনী FANUC রোবট ঢালাই।

তিন-পর্যায়ের পৃষ্ঠ পরিষ্কার এবং সমাপ্তি।

উচ্চ-কারেন্ট বিভাগ: বাসবার, কন্টাক্টর এবং 32A-রেটযুক্ত সুইচিং গিয়ার লাগানো এবং টর্ক করা।

মিটারিং এবং ইলেকট্রনিক্স: প্রতি-সকেট kWh মিটার, comms বোর্ড, এবং 5-ইঞ্চি টাচ স্ক্রিন।

ফার্মওয়্যার লোড এবং OCPP কনফরমেন্স পরীক্ষা সার্ভারের বিরুদ্ধে চলে।

নমুনা লোড টেস্টিং, হাই-পট, একটি ভিজ্যুয়াল পাস, তারপর প্যাকিং। উত্পাদন 15-20 কার্যদিবস সঞ্চালিত হয়।

সাইজিং গাইড: যখন 44kW ফিট হয় (এবং যখন এটি হয় না)

44kW টাওয়ারটি কিনুন যখন ট্রান্সফরমার এবং প্যানেলে ইতিমধ্যেই হেডরুম থাকবে, অথবা যখন আপনি স্ক্র্যাচ থেকে বৈদ্যুতিক সিস্টেম ডিজাইন করছেন এবং সঠিকভাবে আকার দিতে পারবেন। অতিরিক্ত ক্ষমতা বনাম 14kW মডেল শুধুমাত্র বাস্তব যদি ফিড এটি প্রদান করতে পারে.

আপনার সাইট যদি 32A একক-ফেজ সরবরাহে থাকে তবে এটি এড়িয়ে যান; আপনি টাওয়ারটি তার রেটিং এর একটি ভগ্নাংশে চালাবেন, আপনি ব্যবহার করতে পারবেন না এমন ক্ষমতার জন্য অর্থ প্রদান করবেন। গাড়িগুলি যখন আট ঘণ্টার জন্য রাতারাতি পার্ক করে তখনও এটি এড়িয়ে যান; 7-11kW AC-এর খরচ কম এবং ব্যাটারির আয়ু কম। এবং যদি আপনার কঠোর সময়সূচী সহ অবিচলিত ফ্লিট পার্কিং হয়, তবে প্রথমে পরিবেশকের অনুমোদিত সংযোগ ক্ষমতা নিশ্চিত করুন; কিছু অঞ্চল প্রতি সাইট এসি চার্জিং ক্যাপ.

যদি প্যানেল টাইট হয় কিন্তু চাহিদা বাস্তব হয়, তাহলে সৎ উত্তর হল লোড ম্যানেজমেন্ট: OCPP এখন টাওয়ারগুলিকে ক্যাপ করতে দিন এবং সাইট বাড়ার সাথে সাথে ক্যাপ বাড়াতে দিন৷ সেই পরিকল্পনা এই টাওয়ারের সাথে কাজ করে কারণ ফার্মওয়্যার একটি দূরবর্তী বর্তমান সীমা গ্রহণ করে।

AMPPAL বনাম বাজেট ডুয়াল-গান প্রতিদ্বন্দ্বী

বাস্তব 32A+32A ক্ষমতা: কিছু বাজেট টাওয়ার 44kW এর বিজ্ঞাপন দেয় কিন্তু 16A কন্টাক্টর দিয়ে জাহাজে করে; আমরা নেমপ্লেটে প্রতি-বন্দুক রেটিং প্রিন্ট করি।

বিভক্ত বিলিং-এর জন্য স্বতন্ত্র প্রতি-সকেট মিটারিং, একক সমষ্টি মিটার নয়।

OCPP 1.6J ইথারনেট, 4G, এবং WiFi এর উপর, তাই টাওয়ারটি লোড-ম্যানেজমেন্ট এবং রোমিং সিস্টেমে যোগ দেয়।

পরীক্ষার প্রমাণ: ফুল-লোড হিট রান, টর্ক লগ, এবং লবণ স্প্রে ফলাফল প্রতি ব্যাচে উপলব্ধ।

বাণিজ্যিক শর্তাবলী: MOQ 1 ইউনিট, 15-20 কার্যদিবসের লিড টাইম, 2-বছরের ওয়ারেন্টি, DHL/FedEx স্পেয়ার।

লোগো, স্ক্রিন এবং তারের ব্র্যান্ডিংয়ের জন্য OEM বিকল্পগুলি; 2014 সাল থেকে 40+ দেশে রপ্তানি।

লজিস্টিক এবং প্যাকিং বিশদ

প্রতিটি টাওয়ার জাহাজ সম্পূর্ণরূপে একত্রিত হয় একটি 5-প্লাই এক্সপোর্ট কার্টনে প্রায় 350 x 220 x 1460 মিমি এর ফোম কর্নার ব্লক, অ্যাঙ্কর কিট এবং ভিতরে কেবল গ্রন্থি সহ; মোট ওজন প্রায় 45 কেজি।

চারটি কার্টন প্রান্ত রক্ষাকারী এবং সঙ্কুচিত মোড়ানো সহ একটি প্যালেটে যায়; একটি 40-ফুট কন্টেইনারে প্রায় 60টি টাওয়ার প্যালেটাইজড বা 80টি ফ্লোর-লোড থাকে এবং অনুরোধের ভিত্তিতে এলসিএল পুনরায় প্যাকিংয়ের ব্যবস্থা করা হয়।

দাম সাধারণত FOB নিংবো বা সাংহাই, অনুরোধে EXW সহ। প্রতিটি চালানে চালান, প্যাকিং তালিকা, বিল অফ লেডিং, অরিজিন সার্টিফিকেট এবং সিই কনফার্মিটির ঘোষণা থাকে। মধ্যপ্রাচ্য এবং সিআইএসে একত্রিত চালান সাপ্তাহিক ব্যবস্থা করা হয়, যা ছোট অর্ডারের জন্য ট্রানজিটকে ছোট করে।

পরিষেবা যা প্যানেল দিয়ে শুরু হয়

চালানের তারিখ থেকে 2 বছরের ওয়ারেন্টি, উচ্চ-বর্তমান বিভাগ সহ উত্পাদন ত্রুটিগুলি কভার করে।

24-ঘন্টা প্রযুক্তিগত প্রতিক্রিয়া; আমাদের প্রকৌশলীরা নিয়মিত আপনার ইলেকট্রিশিয়ানের সাথে প্যানেল সেটআপ পর্যালোচনা করতে কমিশনিং কলে যোগদান করেন।

DHL/FedEx এর মাধ্যমে খুচরা যন্ত্রাংশ; কন্টাক্টর, মিটার এবং টাচ স্ক্রিন 2 কার্যদিবসের মধ্যে ছেড়ে যায়।

ফটো এবং সিরিয়াল নম্বর দ্বারা RMA: কিছু ফেরত দেওয়ার আগে প্রতিস্থাপন বা মেরামত নিশ্চিত করা হয়।

বিনামূল্যে সমর্থন প্যাক: ফিডার গণনা শীট, টর্ক মান, এবং একটি কমিশনিং চেকলিস্ট।

ওয়্যারিং এবং অপারেশন সতর্কতা

ভুল: অনুমান করা হচ্ছে একটি 32A ব্রেকার উভয় বন্দুককে কভার করে। ডান: প্রতি ফেজ মোট 64A এর জন্য ফিডের আকার দিন, অথবা প্রতিটি বন্দুককে আলাদাভাবে রক্ষা করুন।

ভুল: একটি পুরানো ইনস্টলেশন থেকে পাতলা তারের পুনরায় ব্যবহার করা। ডান: 16mm2 সর্বনিম্ন প্রতি ফেজ, দীর্ঘ রানের জন্য আপসাইজ করা; সম্পূর্ণ লোডে ভোল্টেজ ড্রপ চেক করুন।

ভুল: টাওয়ারটিকে একটি ফার্মওয়্যার ক্যাপে চিরতরে বসতে দেওয়া কারণ প্যানেলটি কখনই আপগ্রেড করা হয়নি৷ ডান: রক্ষণাবেক্ষণ লগে ক্যাপটি রেকর্ড করুন এবং ফিড প্রমাণিত হওয়ার পরেই এটি বাড়ান।

ভুল: একটি চালানে বন্দুক 1 এবং বন্দুক 2 ভাড়াটে মিশ্রিত করা৷ ডান: প্রতি-সকেট মিটারিং সক্ষম রাখুন; OCPP প্রতিটি সংযোগকারীকে আলাদাভাবে রিপোর্ট করে।

ভুল: পরিষেবা পরিদর্শনের পরে টর্ক উপেক্ষা করা। ডানদিকে: বার্ষিক রি-টর্ক বাসবার এবং লগ সংযোগ; এসি গিয়ারে তাপের ব্যর্থতা প্রায় সবসময়ই জয়েন্টগুলোতে আলগা হয়।

ভুল: অবশিষ্ট বর্তমান ডিভাইস এড়িয়ে যাওয়া। ডান: স্থানীয় নিয়ম অনুযায়ী একটি 30mA RCD ফিট করুন; টাওয়ারটি স্ট্যান্ডার্ড RCD সুরক্ষার সাথে কাজ করে।

তাদের নিজস্ব শব্দে ইঞ্জিনিয়ারদের সুবিধা

আলমাটির একজন ডিপো ম্যানেজার একটি 40-ভ্যান পৌর বহরের জন্য ছয়টি টাওয়ার লাগিয়েছেন। 64A-প্রতি-ফেজ ফিডার গণিত ছিল তার পরিবেশকের সাথে পুরো কথোপকথন; একবার ট্রান্সফরমার হেডরুম নিশ্চিত করা হলে, কমিশনিং একদিন সময় নেয়। তিনি উল্লেখ করেছেন যে বাসবারের কভারে টর্কের চিহ্নগুলি তার ইলেকট্রিশিয়ানদের অনুমান করতে বাধা দেয়।

গুয়াদালাজারার একটি লজিস্টিক অপারেটর বিশটি পরিকল্পিত উপসাগরের জন্য একটি 250kVA ট্রান্সফরমারের সাথে টাওয়ারগুলিকে যুক্ত করেছে। তারা স্বীকার করে যে তারা এক ধাপে ট্রান্সফরমারটি অতিমাত্রায় ব্যবহার করেছে; অতিরিক্ত খরচ ছোট ছিল এবং বৃদ্ধির পথ এখন বিনামূল্যে। তাদের অভিযোগ: 5-ইঞ্চি মেনুটি গভীর, এবং ড্রাইভাররা বেশিরভাগই অ্যাপটি ব্যবহার করে।

মস্কোর কাছে একটি গুদাম অপারেটর পরের বছর একটি দ্বিতীয় ফিডার সক্রিয় না হওয়া পর্যন্ত 11kW ফার্মওয়্যার ক্যাপে টাওয়ারগুলি চালায়৷ এটি ঠিক সেই মঞ্চস্থ পরিকল্পনা যা আমরা প্রস্তাব করেছি, এবং এই কারণেই তারা একটি সস্তা সিঙ্গেল-রেট চার্জার কিনেনি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন: পাওয়ার, প্যানেল এবং ডুয়াল বন্দুক

প্রশ্ন: একটি 44kW টাওয়ারের জন্য কোন ফিডার প্রয়োজন?

উত্তর: একটি তিন-ফেজ ফিড পূর্ণ লোডে প্রতি ফেজে প্রায় 64A এর আকারের, রানের দৈর্ঘ্যের উপর নির্ভর করে 16-25mm2 কন্ডাক্টর সহ।

প্রশ্ন: উভয় বন্দুক কি সত্যিই একবারে 32A সরবরাহ করতে পারে?

একটি: হ্যাঁ, প্রতিটি বন্দুক প্রতি ফেজ 32A রেট করা হয়; একসাথে তারা 44kW নেমপ্লেটের কাছে যায়।

প্রশ্নঃ একটি 250kVA ট্রান্সফরমার কত টাওয়ার সমর্থন করতে পারে?

উত্তর: পুরো লোডে প্রায় পাঁচ; OCPP লোড ম্যানেজমেন্টের মাধ্যমে আপনি আরও ইনস্টল করতে পারেন এবং মোট ক্যাপ করতে পারেন।

প্রশ্ন: টাওয়ার কি লোড ম্যানেজমেন্ট সমর্থন করে?

উত্তর: হ্যাঁ, OCPP 1.6J দূরবর্তী বর্তমান সীমা প্রতিটি সংযোগকারীকে প্ল্যাটফর্ম ক্যাপ করতে দেয়।

প্রশ্ন: এই টাওয়ার কি একক-ফেজ সামঞ্জস্যপূর্ণ?

একটি: না, এটি 380VAC তিন-ফেজ প্রয়োজন; একক-ফেজ সাইটগুলির জন্য আমাদের ওয়াল-মাউন্ট করা 3.5-7kW স্টেশনগুলি দেখুন।

প্রশ্ন: 60-মিটার দৌড়ের জন্য তারের আকার কী?

একটি: প্রতি ফেজ 64A এ ভোল্টেজ ড্রপ গণনা করুন; সর্বাধিক 60m রান 25mm2 এ ল্যান্ড করে, তবে আপনার ইলেকট্রিশিয়ানের সাথে যাচাই করুন।

প্রশ্ন: কেন প্রতি-বন্দুক মিটারিং গুরুত্বপূর্ণ?

উত্তর: একটি টাওয়ারে দুইজন ভাড়াটে ন্যায্য বিলিংয়ের জন্য আলাদা কিলোওয়াট ঘণ্টার প্রয়োজন; টাওয়ার প্রতিটি সকেটকে স্বাধীনভাবে মিটার করে।

প্রশ্ন: সীসা সময় কি?

উত্তর: জমার পরে স্ট্যান্ডার্ড মডেলের জন্য 15-20 কার্যদিবস, আমাদের অন্যান্য এসি টাওয়ারের মতোই; বাল্ক অর্ডার উদ্ধৃতিতে নির্ধারিত হয়।
