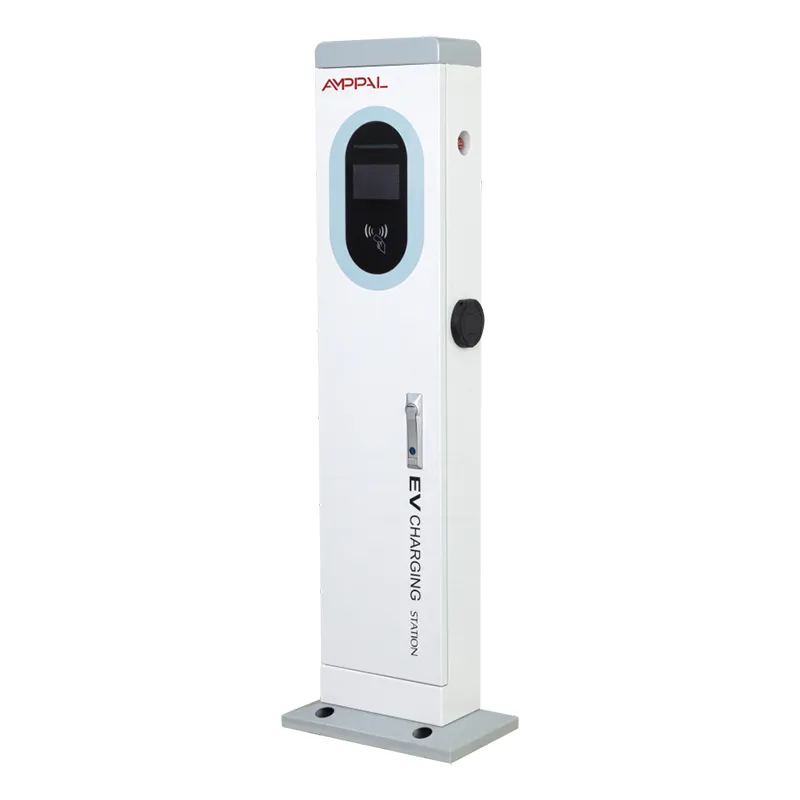

আবাসিক সম্প্রদায়ের জন্য 7kW পেডেস্টাল AC EV চার্জিং স্টেশন টাওয়ার

যখন একটি প্রাচীর একটি বিকল্প নয়

খোলা পার্কিং লটে খুব কমই একটি প্রাচীর থাকে যেখানে আপনার প্রয়োজন হয়। এই ব্যবধান ঠিক কি জন্য এই পণ্য নির্মিত হয়েছিল. AF-AC-7kW হল একটি স্ব-স্থায়ী চার্জিং টাওয়ার: একটি 410 x 240 x 1400 মিমি ইস্পাত কলাম যা একটি 7kW AC চার্জিং পয়েন্ট বহন করে, একটি 5-ইঞ্চি রঙিন টাচ স্ক্রিন এবং একটি একক সিল বডিতে পেমেন্ট এবং নেটওয়ার্কিং হার্ডওয়্যার।

ইনস্টলেশন একটি ভিত্তি ঢালা, একটি নির্মাণ প্রকল্প নয়। আমরা যে নোঙ্গর কিট এবং ড্রিলিং টেমপ্লেটটি পাঠিয়েছি তার সাথে একটি কংক্রিটের প্যাডে বেস প্লেট বোল্ট করুন, টাওয়ার 220VAC +/-20% ফিড করুন, ইথারনেট সংযোগ করুন বা একটি 4G সিম ফিট করুন। ড্রিল করার জন্য কোন সম্মুখভাগ নেই, কোন বাড়িওয়ালার প্রাচীর নিয়ে তর্ক করার জন্য নেই - শুধুমাত্র মাটিতে আপনাকে কংক্রিট ঢালার অনুমতি দেওয়া হয়েছে।

যেসব হোটেলের মালিক তাদের পার্কিং, সারফেস লট সহ মল, বা রাস্তার পাশের উপসাগর যুক্ত পৌরসভার জন্য, সেই স্বাধীনতা প্রায়শই সিদ্ধান্ত নেয় যে এই ত্রৈমাসিক বা পরের বছর চার্জিং প্রদর্শিত হবে কিনা। ওয়াল বক্স চার্জিং সমস্যার সমাধান করে। টাওয়ারগুলি প্রথমে সাইটের সমস্যা সমাধান করে।

কেন ক্রেতারা প্রাচীর বাক্সের উপর মেরু বাছাই

সাইটের স্বাধীনতা - টাওয়ারটি মাঝামাঝি সারিতে, প্রান্তের উপসাগরে, বা গাছের মাঝখানে, যেখানেই গাড়ি পার্ক করা হয়, যেখানে প্রাচীর হয় সেখানে না করে রাখুন।

স্ট্যান্ডিং-উচ্চতা এরগনোমিক্স - 1400 মিমি স্ক্রীনটি স্বাভাবিক চোখের স্তরে বসে, তাই ড্রাইভাররা বাঁকানো বা স্কোয়াটিং ছাড়াই ট্যাপ, পে এবং আনপ্লাগ করে।

সহজ তারের হ্যান্ডলিং - বন্দুকটি একটি হোলস্টারে কোমরের উচ্চতায় ঝুলে থাকে, কম প্রাচীরের সকেটের তুলনায় বয়স্ক ড্রাইভার এবং ডেলিভারি কুরিয়ারদের জন্য লক্ষণীয়ভাবে বেশি আরামদায়ক।

একটি সিল করা ঘের - সমস্ত ইলেকট্রনিক্স IP54 টাওয়ার বডির ভিতরে থাকে, তাই সাধারণ সাইটগুলিতে আলাদা বিতরণ বাক্সের প্রয়োজন হয় না।

অনেক জায়গা থেকে দৃশ্যমান - একটি টাওয়ার এখানে 50 মিটার থেকে চার্জিং হিসাবে পড়ে; একটি প্রাচীরের বাক্স পার্ক করা ভ্যানের পিছনে অদৃশ্য হয়ে যায় এবং আপনার হাঁটার গ্রাহকদের খরচ হয়।

একটি পায়ের ছাপ যা আপনার সাথে বৃদ্ধি পায় - এই সিরিজের প্রতিটি টাওয়ার একই 410 x 240 বেস ভাগ করে, তাই পরবর্তীতে একটি ডুয়াল-গান মডেলে সরানো একই প্যাড পুনরায় ব্যবহার করতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

যেখানে একটি ফ্রিস্ট্যান্ডিং পোল তার রাখা উপার্জন করে

উপসাগরের কাছাকাছি কোন বিল্ডিং সম্মুখভাগ ছাড়া খোলা সারফেস হোটেল এবং রিসর্ট কার পার্ক।

মিউনিসিপ্যাল ​​অন-রাস্তা এবং পাবলিক-লট বে যেখানে আশেপাশের বিল্ডিংগুলিতে খনন করার অনুমতি নেই।

ইজারা দেওয়া জমিতে কর্মক্ষেত্রে গাড়ি পার্ক - ভাড়াটে দেয়াল স্পর্শ করতে পারে না, তবে সে একটি প্যাড ঢেলে দিতে পারে।

বিল্ডিং থেকে দূরে বিক্ষিপ্ত উপসাগর সহ রেস্তোরাঁ এবং খুচরা সারফেস লট।

নতুন-বিল্ড সাইট যেখানে বিল্ডিং শেষ হওয়ার আগে চার্জিং লাইভ হতে হবে।

কিভাবে টাওয়ার সাইটে কাজ করে

আপনার 220VAC +/-20% সরবরাহ থেকে টাওয়ারে পাওয়ার প্রবাহিত হয়, কন্ট্রোল ইউনিটের মাধ্যমে, বন্দুকের বাইরে একটি গাড়িতে 7kW পর্যন্ত - একটি মাঝারি আকারের EV-এর জন্য প্রতি ঘন্টায় প্রায় 45 কিমি রেঞ্জ, এবং প্রায় যেকোনো ইউরোপীয় যাত্রীবাহী গাড়ির জন্য পুরো রাতারাতি চার্জ।

টাওয়ারটি OCPP 1.6 বা 2.0 ব্যবহার করে ইথারনেট, 4G বা WiFi এর মাধ্যমে অপারেটরের ব্যাকএন্ডে রিপোর্ট করে। 5-ইঞ্চি স্ক্রীন ড্রাইভারকে প্লাগ ইন, প্রমাণীকরণ, চার্জ এবং প্রাপ্তির মাধ্যমে নিয়ে যায়; সেশন ডেটা রিয়েল টাইমে ক্লাউডে পৌঁছায়।

পরিষেবা বেশিরভাগই দূরবর্তী। যখন একটি সেশন ব্যর্থ হয়, তখন ব্যাকএন্ড এটি লগ করে এবং সাইট ভিজিট প্রয়োজন কিনা তা সিদ্ধান্ত নেওয়ার আগে আমরা নেটওয়ার্কে টাওয়ারের ডায়াগনস্টিকস পড়ি।

সিই মার্ক আসলে কি নিয়েছে

ইইউ লো ভোল্টেজ এবং ইএমসি নির্দেশাবলীর অধীনে সিই চিহ্নিতকরণ, আমদানিকারক এবং কাস্টমস ক্লিয়ারেন্সের জন্য ফাইলে পরীক্ষার ডকুমেন্টেশন সহ।

IP54 আমাদের ল্যাবে এবং একটি থার্ড-পার্টি টেস্ট হাউস দ্বারা যাচাই করা হয়েছে - প্রতিটি কোণ থেকে ধুলো-সুরক্ষিত এবং স্প্ল্যাশ-প্রুফ।

উপকূলীয় গাড়ি পার্কের জন্য আকারের পাউডার-লেপা ঘেরে 96-ঘন্টা লবণ-স্প্রে পরীক্ষা।

ডিজাইন হিমায়িত হওয়ার আগে -20C থেকে +50C রেটিং জুড়ে সম্পূর্ণ কার্যকরী পরীক্ষা।

প্রতিটি প্রোডাকশন ইউনিট প্যাকিংয়ের আগে একটি লোড টেস্ট এবং একটি পেমেন্ট-টার্মিনাল এবং নেটওয়ার্ক হ্যান্ডশেক পরীক্ষা চালায় - একটি এলোমেলো নমুনা নয়।

সিই হল বেসলাইন; অন্যান্য রপ্তানি কর্মসূচির জন্য কারখানাটিতে CCC, TUV, UL এবং CB চিহ্ন রয়েছে।

কয়েল থেকে টাওয়ার পর্যন্ত: আমাদের কারখানায় আটটি ধাপ

আমাদের নিজস্ব শীট-মেটালের দোকানে 410 x 240 প্রোফাইলে স্টিল শীট লেজার-কাট এবং CNC-পাঞ্চ করা হয়।

TRUMPF প্রেস ব্রেক কলাম ভাঁজ করে এবং FANUC রোবট সীম ঝালাই করে।

শরীর পাউডার-লেপা; প্রতিটি ব্যাচ থেকে নমুনা লবণ-স্প্রে পরীক্ষায় যায়।

এসি সমাবেশ লাইন কন্ট্রোল মডিউল, কন্টাক্টর, 5-ইঞ্চি স্ক্রিন এবং চার্জিং বন্দুকের সাথে ফিট করে।

তারের এন্ট্রি এবং স্ক্রিন বেজেল সহ IP54 প্রয়োজনীয়তার বিপরীতে সিলিং পরীক্ষা করা হয়।

প্রতিটি টাওয়ার একটি প্রতিরোধী লোড সহ একটি কার্যকরী পরীক্ষা চালায়, তারপর একটি অর্থপ্রদান এবং নেটওয়ার্ক পরীক্ষা।

QC সিরিয়াল নম্বর, পরীক্ষার রিপোর্ট এবং CE নথিতে স্বাক্ষর করে এবং ইউনিটটি প্রেরণের জন্য বুক করা হয়।

অর্ডার নিশ্চিতকরণ থেকে স্ট্যান্ডার্ড লিড টাইম 15-20 কার্যদিবস; জরুরী আদেশ চুক্তির মাধ্যমে দ্রুত লেনের দিকে চলে যায়।

খুঁটি বা ওয়াল বক্স? সৎ তুলনা

যদি একটি মজবুত প্রাচীর ইতিমধ্যেই ঠিক যেখানে গাড়ি পার্ক করে দাঁড়িয়ে থাকে, তাহলে ওয়াল বক্সটি কিনুন। এটির খরচ কম - কোন ভিত্তি নেই, কম ইস্পাত, দ্রুত ইনস্টল - এবং আমরা সেগুলিও বিক্রি করি৷ অভ্যাস নয়, বাস্তবতা বেছে নিন।

টাওয়ারের অতিরিক্ত খরচ তিনটি জিনিস কেনে: উত্তরাধিকারসূত্রে স্থান পাওয়ার পরিবর্তে স্থান বেছে নেওয়ার অধিকার, হাঁটু-উচ্চতার প্রাচীরের সকেট স্থায়ী-উচ্চতা মেলে না, এবং একটি সিল করা বডি যা একটি লোডিং-বে প্রাচীরের সাথে বোল্ট করা বাক্সের চেয়ে অনেক বেশি ট্র্যাফিক থেকে বাঁচে।

কার এটি কেনা উচিত নয়: ভাড়াটে যারা কংক্রিট ঢেলে দিতে পারে না, যে সাইটগুলির জন্য মাত্র কয়েক সপ্তাহের জন্য চার্জ করা প্রয়োজন, বা ক্রেতা যাদের একক গাড়ি একটি সাধারণ সকেট থেকে রাতারাতি জরিমানা করে৷ তাদের জন্য টাওয়ার ইস্পাত তাদের প্রয়োজন নেই.

AMPPAL যা নিয়ে আসে যা একজন রিসেলার পারে না

2014 সালে প্রতিষ্ঠিত - চীনের বৈদ্যুতিক রাজধানী - Yueqing-এ Zhejiang Anfu New Energy Co., Ltd. থেকে সরাসরি কারখানা।

260+ কর্মচারী এবং পৃথক AC এবং DC সমাবেশ লাইন সহ একটি জাতীয় ছোট-দৈত্য এন্টারপ্রাইজ।

2024 সালের মধ্যে 1,000,000 এর বেশি ইউনিট বিতরণ করা হয়েছে, সংযুক্ত আরব আমিরাত এবং জার্মানি থেকে মালয়েশিয়া এবং মেক্সিকোতে 40+ দেশে রপ্তানি করা হয়েছে।

FANUC এবং TRUMPF থেকে স্বয়ংক্রিয় লাইন, প্লাস ইন-হাউস CNC পাঞ্চিং, বাঁকানো এবং লেজার কাটিং।

OEM এবং ODM স্বাগত - কাস্টম রং, লোগো, পেমেন্ট ব্র্যান্ডিং এবং প্যাকেজিং, প্রতি প্রকল্পে MOQ নিয়ে আলোচনা করা হয়েছে।

প্যাকিং, ধারক এবং বাণিজ্য শর্তাবলী

প্রতিটি টাওয়ার 1400 মিমি উচ্চতার জন্য একটি উল্লম্ব কাঠের ক্রেটে জাহাজে করে, স্ক্রীন এবং বেজেলের চারপাশে অভ্যন্তরীণ ব্রেসিং সহ। অ্যাঙ্কর বোল্ট, ড্রিলিং টেমপ্লেট এবং মাউন্টিং হার্ডওয়্যার একই ক্রেটের ভিতরে ভ্রমণ করে, তাই দ্বিতীয় চালানের জন্য সাইটে কিছুই অপেক্ষা করে না।

1400 মিমি দৈর্ঘ্য প্রাচীর বাক্সের তুলনায় কন্টেইনার পরিকল্পনা পরিবর্তন করে: ক্রেটগুলি সমতল এবং স্ট্যাক থাকে এবং একটি 20-ফুট কন্টেইনার সাধারণত ক্রেটের মাত্রার উপর নির্ভর করে 60-80 টাওয়ার নেয়; আমরা ক্রেট প্রতি মালবাহী উদ্ধৃতি.

আমরা FOB নিংবো বা সাংহাইকে স্ট্যান্ডার্ড হিসাবে উদ্ধৃত করি, অনুরোধে EXW এবং CIF উপলব্ধ। নথির মধ্যে রয়েছে বাণিজ্যিক চালান, প্যাকিং তালিকা, বিল অফ লেডিং এবং সিই শংসাপত্রের একটি অনুলিপি।

ডেলিভারির পরে ওয়্যারেন্টি এবং সমর্থন

টাওয়ার, স্ক্রিন এবং পেমেন্ট মডিউলে 2-বছরের ওয়ারেন্টি, উপকরণ এবং কারিগরিতে ত্রুটিগুলি কভার করে।

খুচরা যন্ত্রাংশ - স্ক্রিন, বন্দুক, কন্ট্রোল বোর্ড - স্টকে রাখা হয়েছে এবং অনুরোধে পাঠানো হয়েছে।

4G বা ইথারনেটের উপর দূরবর্তী ডায়াগনস্টিকস; বেশিরভাগ সফ্টওয়্যার এবং কনফিগারেশন ত্রুটিগুলি সাইট ভিজিট ছাড়াই সংশোধন করা হয়।

রক্ষণাবেক্ষণের পরামর্শ: বন্দুক এবং হোলস্টার ত্রৈমাসিক পরিদর্শন করুন এবং বছরে একবার অ্যাঙ্কর বোল্টগুলিকে পুনরায় টর্ক করুন।

সম্পূর্ণ ডকুমেন্টেশন - ব্যবহারকারী ম্যানুয়াল, ইনস্টলেশন অঙ্কন এবং OCPP সেটআপ গাইড - প্রতিটি ইউনিটের সাথে জাহাজ।

পাঁচটি ইনস্টলেশন ভুল আমরা বারবার দেখি

ভুল: ডামার উপর সোজা বেস বোল্ট. ডানদিকে: সরবরাহকৃত টেমপ্লেটটি ব্যবহার করে একটি কংক্রিট প্যাড ঢেলে দিন এবং টাওয়ার লোড করার আগে এটি সম্পূর্ণরূপে নিরাময় করতে দিন।

ভুল: সেশনের মধ্যে মাটিতে বন্দুকটি রেখে দিন। ডান: প্রতিবার হোলস্টারে ফিরিয়ে দিন - সংযোগকারী হল সেই অংশ যা প্রথমে পরে।

ভুল: দূরবর্তী স্থানে একা ওয়াইফাই নির্ভর করুন। ডানদিকে: একটি 4G সিম ফিট করুন যাতে অফিস রাউটার ড্রপ হয়ে গেলে অর্থপ্রদান কাজ করতে থাকে।

ভুল: টাওয়ারটি রাখুন যেখানে একটি বিপরীত ট্রাক এটিতে পৌঁছাতে পারে। ডান: উপসাগরের শেষ প্রান্তে এটিকে অবস্থান করুন বা একটি বোলার্ড যোগ করুন।

ভুল: বার্ষিক টর্ক চেক ভুলে যান। ডানদিকে: প্রতি 12 মাসে অ্যাঙ্কর বোল্টগুলি পুনরায় শক্ত করুন এবং যদি আপনি জলের চিহ্ন দেখতে পান তবে বেস প্লেটটি পুনরায় সিল করুন।

এক বছর পর সাইট অপারেটররা কী বলে

স্প্লিট, ক্রোয়েশিয়ার একজন হোটেল মালিক 2024 সালের বসন্তে তার খোলা উঠানে তিনটি টাওয়ার স্থাপন করেছিলেন। তিনি সেগুলি বেছে নিয়েছিলেন কারণ বিল্ডিংয়ের উপসাগরের কাছাকাছি কোনও ব্যবহারযোগ্য সম্মুখভাগ নেই। তার অভিযোগ হল মধ্যাহ্নে স্ক্রিন গ্লেয়ার - একটি অ্যান্টি-গ্লেয়ার ফিল্ম এটি সমাধান করেছে - তবে তিনি দুটি গ্রীষ্মে ভারী অতিথি ব্যবহারের জন্য শূন্য হার্ডওয়্যার ত্রুটির রিপোর্ট করেছেন৷

কুয়ালালামপুরের একজন পরিবেশক একটি খুচরা গ্রুপের সারফেস লটে দশটি ইউনিট বিক্রি করেছেন। ইনস্টলার ড্রিলিং টেমপ্লেটের প্রশংসা করেছেন - তার ক্রু সকালে প্রতিটি ফাউন্ডেশন শেষ করেছে। ছোট খড়্গ: বন্দুক তারের একটি দীর্ঘ উপসাগরের শেষে কিছু SUV-এর জন্য ছোট হয়।

সংযুক্ত আরব আমিরাতের একটি পৌরসভা রাস্তার পাশের প্যাডে বারোটি টাওয়ার চালায়। 14 মাস পরে রক্ষণাবেক্ষণ লগ একটি টাচ-স্ক্রিন প্রতিস্থাপন দেখায় এবং অন্য কিছু নয়। তারা এখনও প্রতি বর্ষায় বেস প্লেট পুনরায় সিল করে, একটি আনুষ্ঠানিকতা তারা যেভাবেই অনুসরণ করে।

প্রশ্ন প্রথমবার টাওয়ার ক্রেতাদের জিজ্ঞাসা

প্রশ্নঃ এই ​​টাওয়ার কি প্রতি ইভি চার্জ করবে?

উত্তর: ইউরোপে টাইপ 2 সকেট সহ বিক্রি হওয়া প্রতিটি ইভি এটি থেকে চার্জ করা হবে; গাড়ির অনবোর্ড চার্জার টাওয়ারের 7kW সিলিং পর্যন্ত সঠিক গতি নির্ধারণ করে।

প্রশ্নঃ এর কি ভিত্তি প্রয়োজন?

উত্তর: একটি কংক্রিট প্যাড ড্রিলিং টেমপ্লেটে ঢেলে দেওয়া হয় যা আমরা ইউনিটের সাথে চালাই; সাধারণ প্যাডগুলি প্রায় 500 x 500 মিমি, এবং অ্যাঙ্কর বোল্টগুলি ক্রেটে আসে৷

প্রশ্ন: প্রাচীর বাক্স কি সস্তা?

উত্তর: হ্যাঁ, যেখানে ভাল প্রাচীর আছে সেখানে কিনতে এবং ইনস্টল করার জন্য মোটামুটি 20-30% সস্তা - টাওয়ারের মূল্য কলাম, ফাউন্ডেশন কিট এবং জায়গা বেছে নেওয়ার স্বাধীনতার জন্য প্রদান করে।

প্রশ্ন: পর্দা কি সরাসরি সূর্যের আলোতে বেঁচে থাকতে পারে?

উত্তর: দিনের আলোতে এটি পাঠযোগ্য, যদিও কঠোর মধ্যাহ্নের আলো আমরা শুনি এমন একটি অভিযোগ; একটি অ্যান্টি-গ্লেয়ার ফিল্ম একটি সস্তা ফিক্স।

প্রশ্নঃ IP54 কি বহিরঙ্গন ব্যবহারের জন্য যথেষ্ট?

উত্তর: হ্যাঁ বৃষ্টি এবং স্প্ল্যাশের জন্য - IP54 ব্লক ধুলো এবং জল স্প্রে। সম্পূর্ণ নিমজ্জিত সাইটগুলির একটি উচ্চ রেটিং প্রয়োজন, যা প্রায় কোনও গাড়ি পার্কের প্রয়োজন হয় না।

প্রশ্ন: কোন দেশগুলি সিই চিহ্ন গ্রহণ করে?

উত্তর: সমস্ত ইইউ এবং ইইএ দেশগুলি এবং আরও অনেকগুলি যারা সিইকে প্রবেশের শংসাপত্র হিসাবে গ্রহণ করে; কারখানাটি অন্যান্য বাজারের জন্য CCC, TUV, UL এবং CB ধারণ করে।

প্রশ্ন: আমি কি পরে এই 7kW টাওয়ারটি আপগ্রেড করতে পারি?

উত্তর: 410 x 240 বেস সিরিজ জুড়ে ভাগ করা হয়েছে, তাই একটি সাইট একই প্যাডে ডুয়াল-গান টাওয়ারে যেতে পারে - 7kW ইউনিট নিজেই ফিল্ড-আপগ্রেডযোগ্য নয়।

প্রশ্নঃ অর্ডার থেকে ডেলিভারি পর্যন্ত কতক্ষণ?

উত্তর: 15-20 কার্যদিবস মান হিসাবে, নিংবো বা সাংহাই থেকে শিপিং, সিই শংসাপত্র সহ সম্পূর্ণ নথি প্যাক সহ।
