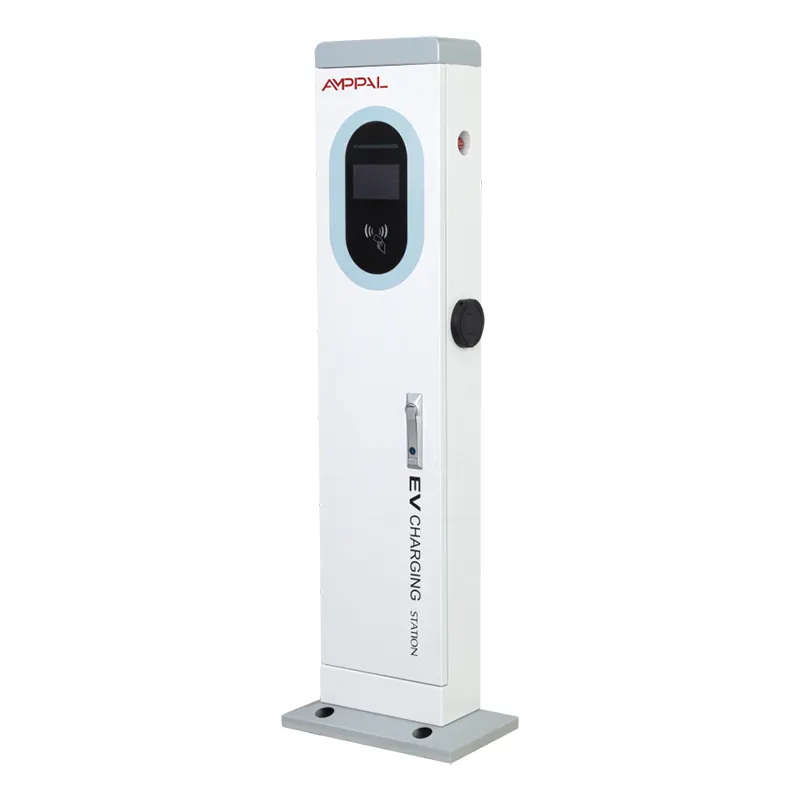

বাণিজ্যিক পার্কিং লটের জন্য 14kW ডুয়াল-পোর্ট AC EV চার্জিং টাওয়ার

এক ফাউন্ডেশনে দুটি চার্জিং পয়েন্ট

দুটি পার্কিং বে একটি চার্জিং কলাম ভাগ করতে পারে - সেই একক সিদ্ধান্ত এই পণ্যের পুরো গল্প। AF-AC-14kW হল একটি 410 x 240 x 1400 মিমি টাওয়ার যার দুটি 7kW AC বন্দুক, একটি 5-ইঞ্চি রঙিন টাচ স্ক্রিন, একটি পেমেন্ট টার্মিনাল সেট এবং একটি নেটওয়ার্ক মডিউল উভয় পাশে পরিবেশন করছে।

এটিকে একটি ফ্রিস্ট্যান্ডিং কলামে ঘনীভূত করা দুটি প্রাচীর বাক্স হিসাবে মনে করুন, সদৃশ অংশগুলিকে বিয়োগ করুন৷ একটি ফাউন্ডেশন, একটি এনক্লোজার, একটি IP54 বডি, একটি 220VAC +/-20% ফিড - এবং দুটি গাড়ি একই সময়ে 7kW এ চার্জ হচ্ছে।

সাইট মালিকদের জন্য উপসাগর প্রতি খরচ গণনা করা হয়, যেখানে টাওয়ার স্প্রেডশীট পরিবর্তন করে। দ্বিতীয় উপসাগর প্রায় প্রথম হিসাবে অনেক খরচ স্টপ. দুটি উপসাগর, একটি রক্ষণাবেক্ষণ চুক্তি, নথির এক সেট - সংখ্যা দ্বিগুণ হওয়া বন্ধ করে।

প্রতি-বে খরচ যুক্তি

দুটির পরিবর্তে একটি ভিত্তি - একটি একক কংক্রিট প্যাড এবং অ্যাঙ্কর কিট উভয় উপসাগরকে কভার করে।

একটি নেটওয়ার্ক মডিউল, একটি সিম, একটি স্ক্রিন - দুটি পৃথক চার্জারের নকল অংশগুলি এখানে ভাগ করা হয়েছে৷

একটি ইনস্টলেশন পরিদর্শন - একটি ক্রু এবং একটি কেবল কলামে চলে, দুটি ইউনিটের প্রায় অর্ধেক সাইট শ্রম।

আমাদের গ্রাহকদের বাজেট শীটে, উপসাগর প্রতি মোট ইনস্টল করা খরচ সাধারণত দুটি পৃথক 7kW চার্জারের নিচে 25-35% হয়।

একটি OCPP এন্ট্রি পয়েন্ট - দুটি উপসাগর ব্যাকএন্ডে একটি ডিভাইস হিসাবে উপস্থিত হয়, তাই কমিশনিং এবং দৈনিক পর্যবেক্ষণে কম সময় লাগে।

স্ট্যান্ডার্ডাইজড খুচরা যন্ত্রাংশ - আমাদের টাওয়ার সিরিজ জুড়ে একই স্ক্রিন, বন্দুক এবং কন্ট্রোল বোর্ড ব্যবহার করা হয়, তাই একটি খুচরা কিট বেশ কয়েকটি সাইট কভার করে।

প্রযুক্তিগত বিশেষ উল্লেখ

টুইন-গান টাওয়ারের জন্য সেরা সাইট

হোটেল এবং রিসর্ট লট যেখানে দুটি গেস্ট বে সাধারণত চেক-আউটের সময় একসাথে পূর্ণ হয়।

প্রবেশদ্বারের কাছে জোড়া শেষ উপসাগর সহ শপিং সেন্টার সারফেস লট।

কর্মক্ষেত্রে গাড়ি পার্কগুলি কর্মচারী উপসাগর তৈরি করে, যেখানে উভয় গাড়িই একই সময়সূচীতে আসে এবং ছেড়ে যায়।

মিউনিসিপ্যাল ​​লট যেখানে উপসাগরের প্রস্থ আঁটসাঁট এবং দুটি পৃথক পোস্ট সারি ভিড় করবে।

অ্যাপার্টমেন্ট এবং কনডমিনিয়াম গ্রাউন্ড দুটি ডেডিকেটেড রেসিডেন্ট বে পরিবেশন করে।

কিভাবে দুটি বন্দুক একটি টাওয়ার শেয়ার করুন

উভয় বন্দুক একটি নিয়ন্ত্রণ ইউনিটের মাধ্যমে একই 220VAC +/-20% ফিড থেকে আঁকে। যখন দুটি গাড়ি একবারে প্লাগ ইন করে, প্রতিটি বন্দুক 7kW পর্যন্ত সরবরাহ করে - একটি সম্মিলিত 14kW। যখন শুধুমাত্র একটি গাড়ি প্লাগ ইন করে, তখনও এটি 7kW পর্যন্ত হয়; এই টাওয়ারটি একটি একক বন্দুকের উপর শক্তি কেন্দ্রীভূত করে না এবং আমরা অন্যথায় ভান করি না।

5-ইঞ্চি স্ক্রীন উভয় সেশন দেখায়, তাই প্রতিটি বে তার নিজস্ব চার্জিং স্ট্যাটাস, পেমেন্ট প্রবাহ এবং রসিদ পায়। যেহেতু উভয় বন্দুক একটি ডিভাইসে বসে, কার্ড বা APP দ্বারা অর্থপ্রদানকারী ড্রাইভারের জানার প্রয়োজন নেই যে সে কোন উপসাগরে রয়েছে - সেশনটি তার প্লাগ ইন করা বন্দুক অনুসরণ করে৷

উভয় উপসাগর একটি একক OCPP 1.6 বা 2.0 সংযোগের মাধ্যমে ব্যাকএন্ডে রিপোর্ট করে। এর মানে একটি ডিভাইস এন্ট্রি, একটি ফার্মওয়্যার আপডেট এবং দুটি পার্কিং স্পেসের জন্য একটি দূরবর্তী ডায়াগনস্টিক সেশন। দুই ডজন টাওয়ার সহ একজন ম্যানেজার ড্যাশবোর্ডে দুই ডজন ডিভাইস দেখেন, আটচল্লিশটি নয়।

সিই মার্ক চালু হওয়ার আগে কোয়ালিটি গেটস

টাওয়ারটি সিই লো ভোল্টেজ এবং EMC নির্দেশাবলীর বিপরীতে চিহ্নিত, ফাইলটি প্রতি মডেল সিরিজে রাখা হয়েছে।

IP54 ল্যাব এবং তৃতীয় পক্ষের পরীক্ষার দ্বারা যাচাই করা হয়েছে - সিল করা তারের এন্ট্রি সহ ধুলো-আঁটসাঁট এবং স্প্ল্যাশ-প্রুফ।

পাউডার আবরণে 96-ঘন্টা লবণ-স্প্রে পরীক্ষা, আমাদের উপকূলীয়-রপ্তানি কর্মসূচির জন্য আদর্শ।

ডুয়াল-গান লোড টেস্টিং - 14kW সম্মিলিত আচরণ প্রমাণ করতে উভয় আউটপুট একই সাথে সম্পূর্ণ রেটেড পাওয়ারে চলে।

-20C থেকে +50C জুড়ে তাপমাত্রা পরীক্ষা, কোল্ড স্টার্টে স্ক্রিন পঠনযোগ্যতা সহ।

নিজস্ব ক্রমিক-সংখ্যাযুক্ত পরীক্ষার রিপোর্ট ছাড়া কোনো টাওয়ার জাহাজ নেই। উদ্ভিদ-স্তরের সার্টিফিকেশন CCC, TUV, UL এবং CB কভার করে।

কিভাবে টুইন-গান টাওয়ার নির্মিত হয়

410 x 240 কলাম প্রোফাইলটি কেনার পরিবর্তে আমাদের নিজস্ব লাইনে লেজার-কাট এবং পাঞ্চ করা হয়।

TRUMPF প্রেস ব্রেক কলাম গঠন করে; FANUC রোবটগুলি সিমগুলিকে ঝালাই করে৷

পাউডার আবরণ প্রয়োগ করা হয়, ব্যাচের নমুনাগুলি লবণ-স্প্রে পরীক্ষার জন্য পাঠানো হয়।

এসি লাইন কন্ট্রোল ইউনিট, কন্টাক্টর, স্ক্রিন এবং উভয় বন্দুককে তাদের হোলস্টারের সাথে ফিট করে।

IP54 সিলিং তারের এন্ট্রি এবং স্ক্রিন বেজেলে চেক করা হয়।

প্রতিটি টাওয়ার একটি দুই-বন্দুক একযোগে লোড টেস্ট প্লাস পেমেন্ট এবং নেটওয়ার্ক পরীক্ষা চালায়।

QC ক্রমিক নম্বর, পরীক্ষার ফলাফল এবং CE নথি রেকর্ড করে, তারপর বই প্রেরণ করে।

স্ট্যান্ডার্ড লিড টাইম 15-20 কার্যদিবস; উত্পাদন শুরু হওয়ার আগে কন্টেইনার বুকিং নিশ্চিত করা হয়।

একটি ডুয়াল-গান টাওয়ার বা দুটি একক চার্জার?

দুটি পৃথক 7kW চার্জার ঠিক একটি পরিস্থিতিতে জয়ী হয়: যখন দুটি উপসাগর অনেক দূরে বসে থাকে, যেমন অনেকের বিপরীত প্রান্ত, যেখানে একটি শেয়ার্ড কলামে কেবল চালাতে দ্বিতীয় ইউনিটের ঘেরের চেয়ে বেশি খরচ হবে।

অন্য সব জায়গায় টাওয়ার অর্থ এবং রক্ষণাবেক্ষণের উপর জয়লাভ করে। দুটি চার্জার মানে দুটি ভিত্তি, দুটি স্ক্রিন, দুটি নেটওয়ার্ক মডিউল, দুটি সিম কার্ড এবং দুটি ইনস্টলেশন ভিজিট। একটি টাওয়ার প্রতিটির একটির সাথে সমস্তটি প্রতিস্থাপন করে, যে কারণে প্রতি-বে ইনস্টল করা খরচ সাধারণত এক চতুর্থাংশ থেকে এক তৃতীয়াংশ কমে যায়। সঞ্চয় যথেষ্ট বাস্তব যে আমাদের অনেক পরিবেশক এখন ডিফল্টরূপে টুইন-গান টাওয়ার উদ্ধৃত করে যখনই দুটি উপসাগর সংলগ্ন হয়।

কার এটি কেনা উচিত নয়: আজ একটি উপসাগর সহ সাইট এবং দ্বিতীয় উপসাগরের পরিকল্পনা নেই - 7kW একক-বন্দুক টাওয়ার সস্তা; বা অনেকগুলি যেখানে দুটি চার্জিং বে অবশ্যই শারীরিকভাবে কয়েক মিটারের বেশি আলাদা থাকতে হবে। টাওয়ার কিনুন যখন দুটি উপসাগর পাশাপাশি বসবে এবং সেভাবেই থাকবে।

কেন আমদানিকারকরা দ্বিতীয় কন্টেইনার পুনরায় সাজান

Yueqing-এ Zhejiang Anfu New Energy Co. Co., Ltd. থেকে ফ্যাক্টরি-সরাসরি মূল্য - 2014 সালে প্রতিষ্ঠিত, একটি জাতীয় ছোট-দৈত্য উদ্যোগ।

একটি SKU যা দুটি উপসাগরকে কভার করে, যা আমদানিকারকের স্টক এবং ইনস্টলারের প্রশিক্ষণকে সহজ করে।

সার্টিফিকেশন ফাইল (CE প্লাস CCC, TUV, UL এবং CB) স্থানীয় কর্তৃপক্ষ এবং ইউটিলিটিগুলির কাছে হস্তান্তরের জন্য প্রস্তুত৷

মালয়েশিয়া, তুরস্ক এবং উপসাগরের পরিবেশকদের কাছ থেকে পুনরাবৃত্তি অর্ডার সহ 40+ দেশে 2024 সালের মধ্যে 1,000,000+ ইউনিট বিতরণ করা হয়েছে।

OEM এবং ODM বিকল্পগুলি - কাস্টম রঙ, লোগো এবং পেমেন্ট ব্র্যান্ডিং, প্রতি প্রকল্পে MOQ নিয়ে আলোচনা করা হয়েছে।

ক্ষতি ছাড়াই একটি 1.4-মিটার টাওয়ার শিপিং

ক্রেটিং উল্লম্ব, পর্দার মুখ এবং উভয় হোলস্টারের চারপাশে নির্মিত ব্রেসিং সহ। অ্যাঙ্কর বোল্ট, ড্রিলিং টেমপ্লেট এবং একই ক্রেটে মাউন্টিং হার্ডওয়্যার রাইড, তাই প্রথম দিনে ইনস্টলারের কাছে সবকিছু থাকে।

1400 মিমি ক্রেটের দৈর্ঘ্য হল কন্টেইনার পরিকল্পনার মূল চিত্র - ক্রেটগুলি সমতল এবং স্তূপ করে থাকে এবং একটি 20-ফুট কন্টেইনার ক্রেটের মাত্রার উপর নির্ভর করে প্রায় 60-80 টাওয়ার বহন করে। আমাদের শিপিং ডেস্ক আপনি বুক করার আগে সঠিক গণনা নিশ্চিত করে।

আমরা ডিফল্টরূপে FOB নিংবো বা সাংহাই উদ্ধৃত করি; EXW এবং CIF উপলব্ধ। পেপারওয়ার্ক ইনভয়েস, প্যাকিং তালিকা, বিল অফ লেডিং এবং CE সার্টিফিকেট কপি কভার করে - 15-20 কার্যদিবসের লিড টাইমের মধ্যে প্রস্তুত করা হয়।

পরিষেবা শর্তাদি ক্রেতাদের জানা উচিত

বন্দুক, স্ক্রিন এবং পেমেন্ট মডিউল উভয়ই 2 বছরের ওয়ারেন্টি।

অতিরিক্ত বন্দুক সমাবেশ এবং স্ক্রিন দ্রুত প্রেরণের জন্য মজুদ - দুটি সবচেয়ে সাধারণ পরিধান আইটেম।

4G বা ইথারনেটের উপর রিমোট ডায়াগনস্টিকস, ব্যাকএন্ডের মাধ্যমে ফার্মওয়্যার আপডেট সহ।

সাইটের কর্মীদের জন্য পরামর্শ: সাপ্তাহিক একটি শুকনো কাপড় দিয়ে স্ক্রিন মুছুন এবং তারের ছিদ্রের জন্য উভয় হোলস্টার পরীক্ষা করুন।

প্রতিটি ইউনিটের সাথে ব্যবহারকারীর ম্যানুয়াল, ইনস্টলেশন অঙ্কন এবং OCPP সেটআপ গাইড শিপ।

ইনস্টলেশনের ভুল যা একটি ভাল টাওয়ার ধ্বংস করে

ভুল: নালী ছাড়াই সাপ্লাই ক্যাবল চাপা দেওয়া এবং আশা করা যে এটি বেঁচে থাকবে। ডানদিকে: ভবিষ্যত পুনঃসমাপ্তির জন্য একটি পরিষেবা লুপ সহ কলামের বেসে ক্যাবলটি চালান৷

ভুল: চোখে প্যাড ঢেলে দেওয়া এবং টাওয়ারটিকে পরে সমতল করা। ডানদিকে: সরবরাহকৃত টেমপ্লেটে ঢেলে দিন এবং কংক্রিট সেট হওয়ার আগে স্তর পরীক্ষা করুন।

ভুল: উভয় তারকে উপসাগরের মধ্যে করিডোর জুড়ে থাকতে দেওয়া। ডানদিকে: প্রতিটি বন্দুককে তার নিজস্ব উপসাগরের দিকে নিয়ে যান যাতে ড্রাইভাররা কখনই অন্য পাশের তারের উপর দিয়ে যেতে না পারে।

ভুল: অফিসের ওয়াইফাই উভয় উপসাগরে পৌঁছেছে বলে ধরে নিচ্ছে। ডান: ঢালা আগে কলাম অবস্থানে সংকেত যাচাই করুন - অথবা একটি 4G সিম ফিট.

ভুল: গ্রাউন্ডিং চেক এড়িয়ে যাওয়া কারণ টাওয়ারটি শক্ত দেখাচ্ছে। ডানদিকে: কমিশন করার সময় প্যাডের গ্রাউন্ডিং রডে পৃথিবীর ধারাবাহিকতা যাচাই করুন।

টু-বে সাইট থেকে অপারেটর গল্প

এথেন্সের একজন সম্পত্তি ব্যবস্থাপক 2024 সালের শেষের দিকে দুটি অ্যাপার্টমেন্ট ব্লক জুড়ে আটটি টাওয়ার লাগিয়েছিলেন, যেখানে বাসিন্দারা আটটি উপসাগরের জন্য চারটি টুইন-গান ইউনিট ভাগ করে নিয়েছিলেন। ছয় মাস পরে তার নোট: একটি বন্দুকের হোলস্টার পুনরায় শক্ত করার প্রয়োজন ছিল, এবং বাসিন্দারা অন্য কিছু নিয়ে তর্ক করেছিলেন - যা একটি কনডো বোর্ডের জন্য, একটি শান্ত সাফল্য হিসাবে গণ্য হয়।

একজন ডাচ পার্কিং অপারেটর Utrecht-এর বাইরে একটি P+R লটে টাওয়ারটি চালায় - দুটি বে, একটি কলাম, কার্ড পেমেন্ট। তার মন্তব্য: দ্বিতীয় উপসাগরটি মূলত বিনামূল্যে অবকাঠামো ছিল, আমরা শুধুমাত্র অতিরিক্ত বন্দুকের জন্য অর্থ প্রদান করেছি। ছোট অভিযোগ হল স্ক্রিনের অবস্থান: সূক্ষ্ম দাঁড়ানো, বিশ্রী যদি আপনি গাড়ি থেকে এটি দেখতে চান।

একজন তুর্কি ডিস্ট্রিবিউটর যিনি হোটেল চেইনের জন্য 14kW টাওয়ার কেনেন বলেছেন টাওয়ারটি তার প্রতি-বে ইনস্টল করার সময় দুই দিন থেকে এক করে ফেলেছে। তার গ্রিপ: সরবরাহ করা টেমপ্লেট একটি লেভেল লট অনুমান করে, এবং তার দুটি সাইটে প্রথমে ছোট সমতলকরণ সমন্বয় প্রয়োজন ছিল।

ডুয়াল-গান চার্জিং সম্পর্কে প্রশ্ন

প্রশ্নঃ দুটি গাড়ি একবারে চার্জ দিলে প্রতিটির গতি কত হবে?

উত্তর: প্রতিটি বন্দুক একই সাথে 7kW পর্যন্ত সরবরাহ করে, একটি সম্মিলিত 14kW - কোনটিই অন্যটিকে ক্ষুধার্ত করে না।

প্রশ্ন: একটি বন্দুক কি সমস্ত 14kW সরবরাহ করতে পারে?

উত্তর: না। প্রতিটি বন্দুকের সিলিং 7kW, তাই একটি গাড়ি এখনও 7kW পর্যন্ত চার্জ করে; আপনার গাড়ি প্রতি আরো প্রয়োজন হলে 22kW বা 44kW টাওয়ার বেছে নিন।

প্রশ্ন: একটি টাওয়ার কয়টি পার্কিং বে পরিবেশন করে?

উত্তর: দুই, প্রতি বন্দুকের জন্য একটি, আদর্শভাবে পাশাপাশি - প্রতিটি বন্দুকের তার নিজস্ব উপসাগরে পৌঁছে।

প্রশ্ন: টাওয়ার দুটি পৃথক পাওয়ার সার্কিট প্রয়োজন?

উত্তর: না - একটি 220VAC +/-20% ফিড অভ্যন্তরীণ নিয়ন্ত্রণ ইউনিটের মাধ্যমে উভয় বন্দুক পরিবেশন করে।

প্রশ্ন: একটি আধুনিক ইভির জন্য রাতারাতি 14kW যথেষ্ট?

উঃ হ্যাঁ। প্রতি গাড়ি 7kW প্রতি ঘন্টায় মোটামুটি 45 কিমি রেঞ্জ যোগ করে, তাই একটি রাতারাতি সেশন বেশিরভাগ যাত্রী ইভির জন্য একটি সম্পূর্ণ ব্যাটারি কভার করে।

প্রশ্ন: দুটি একক চার্জারের বিপরীতে প্রতি উপসাগরের দাম কত?

উত্তর: সাধারণ সাইটগুলিতে প্রতি উপসাগরীয় জমিতে ইনস্টল করা খরচ 25-35% কম, প্রধানত ফাউন্ডেশন, নেটওয়ার্ক মডিউল এবং ইনস্টলেশন পরিদর্শন ভাগ করে নেওয়ার কারণে।

প্রশ্ন: আমি কি ব্যাকএন্ডে দুটি বন্দুক স্বাধীনভাবে পরিচালনা করতে পারি?

উত্তর: হ্যাঁ - প্রতিটি বন্দুক একটি ডিভাইসে একটি পৃথক OCPP সংযোগকারী, তাই আপনি মূল্য, সময়সূচী এবং প্রতি উপসাগরে রিপোর্ট করতে পারেন।

প্রশ্ন: সীসা সময় কি?

উত্তর: 15-20 কার্যদিবস, সম্পূর্ণ নথি প্যাক এবং সিই শংসাপত্র সহ নিংবো বা সাংহাই থেকে পাঠানো হয়েছে।
