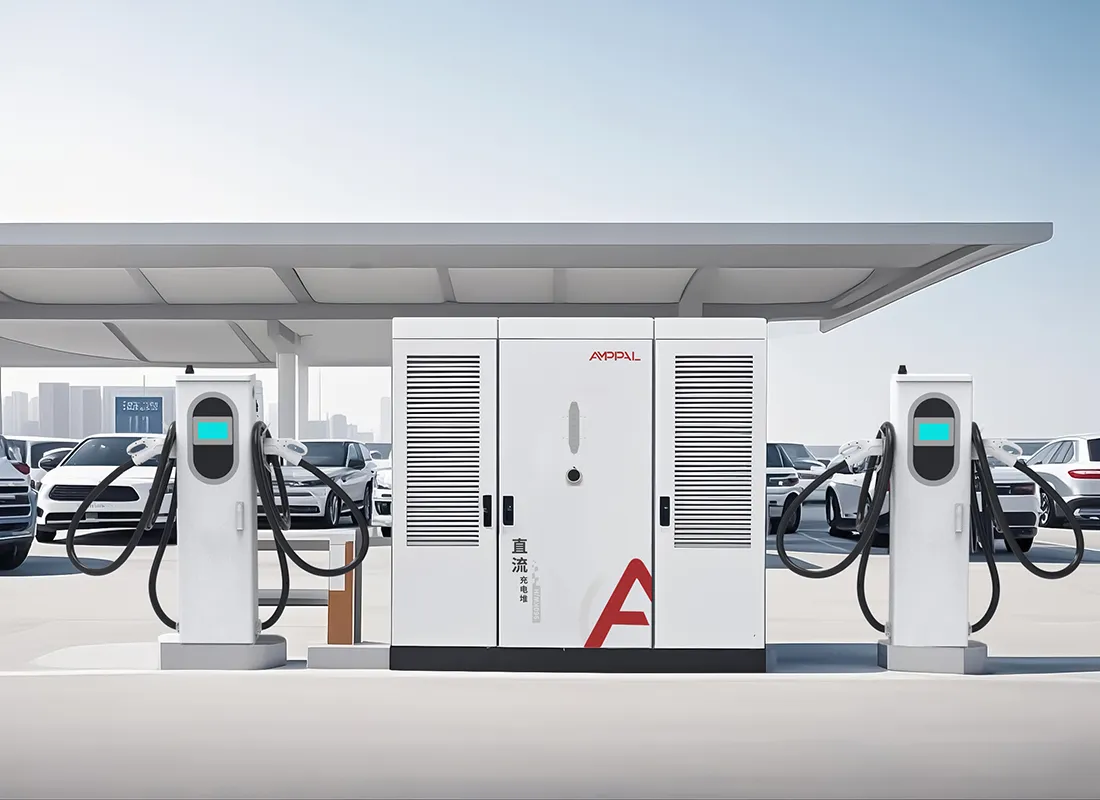

বড় চার্জিং হাবের জন্য 600kW স্প্লিট-টাইপ DC আল্ট্রা-ফাস্ট ইভি চার্জিং সিস্টেম

স্প্লিট-টাইপ আর্কিটেকচার: মন্ত্রিসভাকে আলাদা করে কি সত্যিই আপনাকে কিনে দেয়

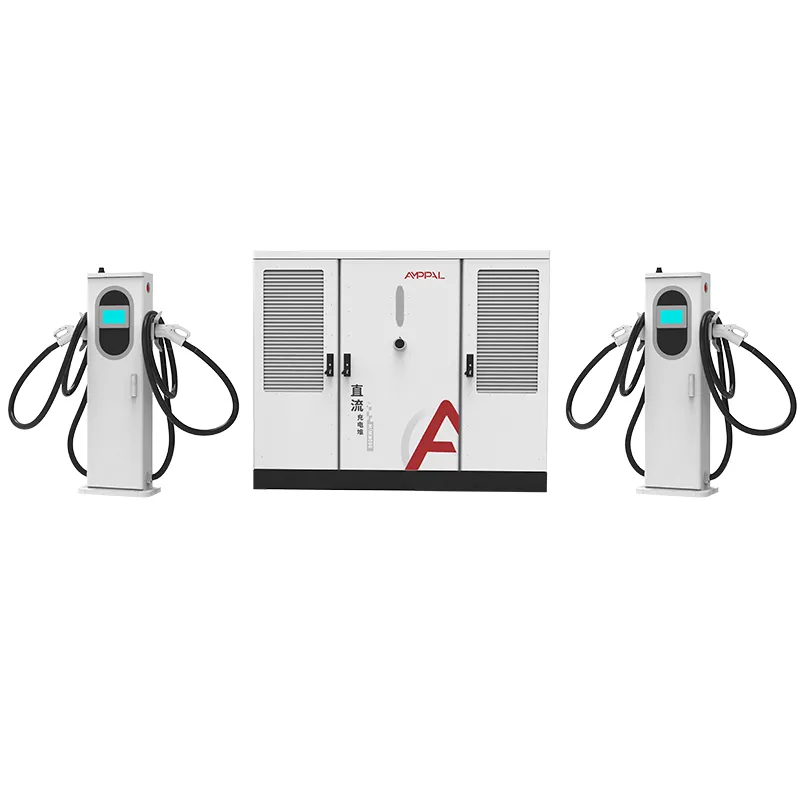

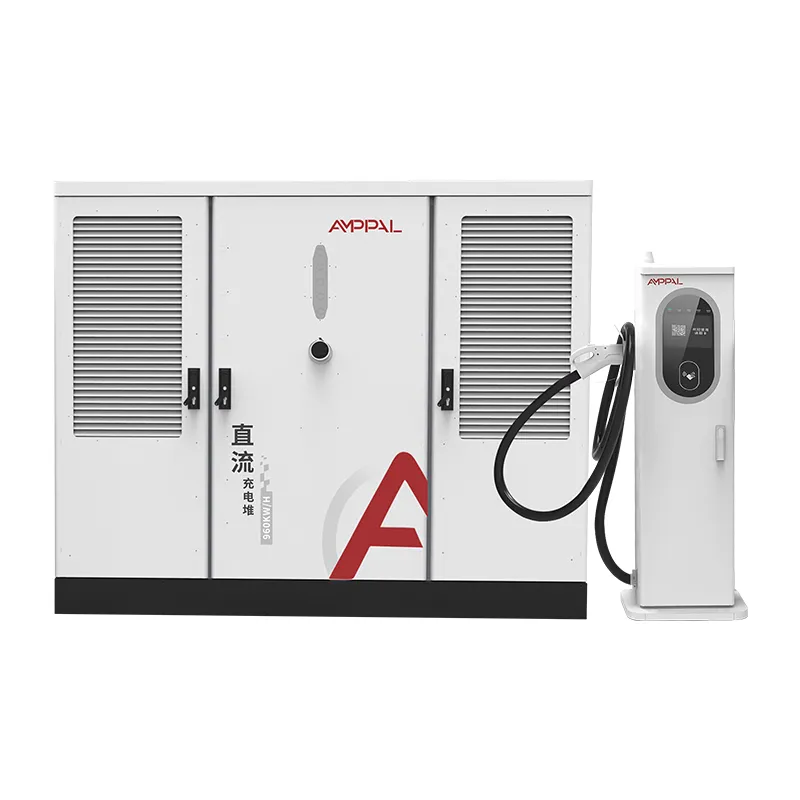

বেশিরভাগ চার্জিং সাইটগুলি পিছনের দিকে রাখা হয়: সবচেয়ে ভারী, শোরগোলকারী সরঞ্জামগুলি গাড়ির পাশে পার্কিং এলাকার মাঝখানে দাঁড়িয়ে থাকে। একটি স্প্লিট-টাইপ সিস্টেম এটিকে ঘুরিয়ে দেয়। 2200 x 1800 x 1000 মিমি পাওয়ার ক্যাবিনেট, যে অংশটি এসি-টু-ডিসি রূপান্তর করে এবং 65 ডিবি ফ্যানের শব্দ বহন করে, একটি কোণে, একটি ইউটিলিটি রুমে বা বেড়ার পিছনে যায়। গাড়ির পাশে যা আছে তা হল শুধুমাত্র টার্মিনাল, একটি 1517 x 650 x 300 মিমি ডিসপেনসার একটি তার এবং একটি সংযোগকারী।

এই বিচ্ছেদটি সহজ শোনায়, তবুও এটি কীভাবে একটি স্টেশন তৈরি এবং চালানো হয় সে সম্পর্কে প্রায় সবকিছুই পরিবর্তন করে। ভারী ইনপুট ক্যাবলিং একবার ক্যাবিনেটে চলে; প্রতিটি টার্মিনালে ডিসি ফিড ছোট এবং উপসাগরের নীচে রুট করা সহজ। আপনি ফ্লোর স্পেস নিয়ে বাড়িওয়ালাদের সাথে তর্ক করা বন্ধ করুন, কারণ একটি বিল্ডিংয়ের সবচেয়ে ব্যয়বহুল বর্গ মিটার হল একটি গাড়ির নীচে।

600kW স্প্লিট সিস্টেমের মূল সুবিধা

ছয়টি ব্যবহারিক পার্থক্য এই বিন্যাসটিকে একটি সমন্বিত 600kW ক্যাবিনেট থেকে আলাদা করে, এবং তাদের কোনটিই প্রসাধনী নয়।

ক্যাবিনেট প্লেসমেন্ট বিনামূল্যে: একটি মেশিন রুম, একটি বেড়া কোণে, বা একটি ছাউনির নীচে পাওয়ার ইউনিট রাখুন, যখন টার্মিনালটি উপসাগরের পাশে শুধুমাত্র ছোট প্যাচ নেয়।

বৃদ্ধি মানে টার্মিনাল যোগ করা, ক্যাবিনেট নয়। 4টি বন্দুক দিয়ে শুরু হওয়া একটি সাইট একই ক্যাবিনেট ব্যবহার করে 8 বা 12-এ যেতে পারে, কারণ পাওয়ার পুল এবং আউটলেট গণনা স্বাধীন সিদ্ধান্ত।

একটি ত্রুটিপূর্ণ ডিসপেনসার একটি উপসাগর বন্ধ করে, স্টেশন নয়। প্রায় 30 মিনিটের মধ্যে একটি টার্মিনাল অদলবদল করুন যখন অন্যান্য বন্দুক চার্জ হতে থাকে।

তাপ এবং শব্দ যাত্রী অঞ্চল ছেড়ে. ভক্তরা ক্যাবিনেটের সাথে থাকে, তাই ড্রাইভাররা চুপচাপ অপেক্ষা করে।

তারের রান ছোট থাকে। ক্যাবিনেট এবং টার্মিনালের মধ্যে ডিসি লিঙ্কটি উপসাগরের জন্য মাপ করা হয়েছে, পুরো লটের জন্য নয়, যা স্টল প্রতি ইনস্টল করা খরচ কম করে।

একটি ক্যাবিনেট, 2 থেকে 16 বন্দুক। টার্মিনাল গণনা অর্ডারের সময় বেছে নেওয়া হয় এবং পরে পরিবর্তন করা হয়, তাই আপনার পাওয়ার ইনভেস্টমেন্ট আজকের ট্রাফিকের জন্য লক করা হয় না।

প্রযুক্তিগত বিশেষ উল্লেখ

যেখানে একটি 600kW স্প্লিট সিস্টেম তার স্থান অর্জন করে

ফ্লিট ডিপো যেখানে বাস বা ট্রাক সারিবদ্ধভাবে পার্ক করা হয় এবং পাওয়ার রুম পিছনের দেয়ালে বসতে পারে।

হাইওয়ে প্লাজা যেখানে স্টলের পাশে কার্ব স্পেসের মূল্য ক্যাবিনেটের পদচিহ্নের চেয়ে বেশি।

গ্যাস-স্টেশন রূপান্তর যেখানে ক্যানোপি কাঠামো বিদ্যমান কিন্তু কিয়স্ক রুমই একমাত্র অন্দর স্থান।

শব্দ সীমা সহ শহুরে সাইট: টার্মিনালটি নীরব এবং কোলাহলপূর্ণ হার্ডওয়্যারগুলি বাড়ি থেকে দূরে আবদ্ধ।

বহুতল গাড়ি পার্ক যেখানে নিচতলা যানবাহনের জন্য সংরক্ষিত এবং মন্ত্রিসভা একটি পরিষেবা করিডোরে থাকে।

পাওয়ার ক্যাবিনেট এবং টার্মিনালগুলি কীভাবে সহযোগিতা করে

ক্যাবিনেটের ভিতরে, রেকটিফায়ার মডিউলগুলি AC480V ±10% ইনপুটকে একটি 300-1000VDC ধ্রুবক-পাওয়ার বাসে রূপান্তর করে। ক্যাবিনেটের পাশের একজন নিয়ন্ত্রক DC লিঙ্কের উপর প্রতিটি টার্মিনালের সাথে কথা বলে এবং বাস্তব সময়ে সিদ্ধান্ত নেয় যে প্রতিটি সক্রিয় বন্দুক 600kW এর কতটা পাবে।

টার্মিনালগুলি ইচ্ছাকৃতভাবে সহজ: তারা সংযোগকারী, তারের ব্যবস্থাপনা, অর্থপ্রদান বা OCPP হ্যান্ডশেক এবং তরল-ঠান্ডা ভেরিয়েন্টে, একটি 600A-রেটেড কুলিং লুপ ধরে রাখে। কারণ বুদ্ধিমত্তা ক্যাবিনেটে বাস করে, 250A এয়ার-কুলড টার্মিনাল থেকে 600A লিকুইড-কুলড টার্মিনালগুলিতে একটি সাইট আপগ্রেড করার জন্য একটি নতুন পাওয়ার ইউনিটের প্রয়োজন হয় না।

যখন একটি গাড়ি ভিতরে প্রবেশ করে, সিস্টেমটি তার ভোল্টেজের অনুরোধ পড়ে, শক্তি বরাদ্দ করে এবং র‌্যাম্প আপ করে। সেশন শেষ হলে, 600kW পুলের সেই স্লাইসটি সেকেন্ডের মধ্যে পরবর্তী গাড়িতে ছেড়ে দেওয়া হয়। OCPP 1.6 বা 2.0-এর স্টেশনগুলি দূরবর্তীভাবে পুরো সাইটটিকে পর্যবেক্ষণ এবং ক্যাপ করতে পারে।

সার্টিফিকেশন এবং মানের নিশ্চয়তা

AF-DC-600-Series আমাদের Yueqing ফ্যাক্টরি থেকে উত্তর আমেরিকার প্রজেক্টের জন্য যে সার্টিফিকেট চায়, প্রতিটি ইউনিট প্যাক করার আগে পুনরাবৃত্তি করে এমন পরীক্ষার দ্বারা সমর্থিত।

ইভি চার্জিং সিস্টেম সরঞ্জামের জন্য UL 2202-2022 এবং কর্মীদের সুরক্ষা ব্যবস্থার জন্য UL 2231-2; উভয় ইউনিট লেবেলে প্রদর্শিত হবে.

IP54 ইনগ্রেস সুরক্ষা নমুনাযুক্ত ঘেরগুলিতে ধুলো এবং জল-জেট পরীক্ষার দ্বারা যাচাই করা হয়েছে।

উপকূলীয় সাইটগুলির জন্য ক্যাবিনেট এবং টার্মিনাল হাউজিংগুলিতে 96-ঘন্টা লবণ স্প্রে।

প্রতিটি মন্ত্রিসভা crating আগে একটি পূর্ণ-লোড বার্ন-ইন সঞ্চালিত হয়; পরীক্ষার রেকর্ড প্রতি ক্রমিক নম্বরে রাখা হয়।

CE, CB, এবং TUV চিহ্নগুলি সেগুলি ব্যবহার করে এমন বাজারগুলিকে কভার করে, তাই একটি উত্পাদন লাইন 40+ দেশে পরিষেবা দেয়৷

কিভাবে আমরা AF-DC-600-সিরিজ একত্রিত করি

ধাপ 1. ইস্পাতের কয়েল কেটে CNC টারেট প্রেসে পাঞ্চ করা হয়, তারপর লেজার-কাট করা হয় যেখানে প্রোফাইলের চাহিদা থাকে।

ধাপ 2. FANUC রোবট অস্ত্রগুলি উচ্চ-ভলিউম রপ্তানি ইউনিটগুলির জন্য ব্যবহৃত একই লাইনে ক্যাবিনেট ফ্রেম এবং টার্মিনাল ঘেরগুলিকে ঢালাই করে৷

ধাপ 3. TRUMPF নমন মেশিন প্যানেল ভাঁজ; হাউজিং পাউডার-লেপা এবং ওভেন-নিরাময় করা হয়।

ধাপ 4. এসি-সাইড কম্পোনেন্ট, ব্রেকার, কন্টাক্টর এবং ডিস্ট্রিবিউশন, একটি ডেডিকেটেড এসি অ্যাসেম্বলি লাইনে তারযুক্ত।

ধাপ 5. রেকটিফায়ার মডিউল এবং কন্ট্রোলার ডিসি লাইনে লাগানো হয়, ক্রস-দূষণ এড়াতে এসি কাজ থেকে আলাদা রাখা হয়।

ধাপ 6. প্রতিটি ক্যাবিনেট একটি প্রতিরোধী লোড ব্যাঙ্কে পূর্ণ 600kW লোড করা হয় এবং দক্ষতা, পাওয়ার ফ্যাক্টর এবং লহরের জন্য পরীক্ষা করা হয়।

ধাপ 7. ইউনিটগুলি সাইক্লিং লোড সহ 48-ঘন্টা বার্ন-ইন চালায়; ব্যর্থতা পুনরায় কাজ করা হয় এবং পুনরায় পরীক্ষা করা হয়, পাঠানো হয় না।

ধাপ 8. ক্র্যাটিং করার আগে চূড়ান্ত পরিদর্শন টর্ক, তারের রাউটিং, লেবেল এবং সিরিয়াল রেকর্ড চেক করে।

একটি স্প্লিট সিস্টেম আপনার সাইটের জন্য সঠিক বিন্যাস?

যদি আপনি বড় হওয়ার পরিকল্পনা করেন, যদি পার্কিং এরিয়া মূল্যবান হয়, অথবা যদি আপনার গোলমাল এবং তাপকে আলাদা করার প্রয়োজন হয় তাহলে বিভক্ত নির্বাচন করুন। আপনার ইউটিলিটি রুম যদি 2200 মিমি-লম্বা ক্যাবিনেট নিতে পারে এবং সাইটে ডিসি ফিডের জন্য একটি পথ থাকে তবে এটি চয়ন করুন।

আপনি যদি কোনো সম্প্রসারণ পরিকল্পনা ছাড়াই একটি একক 2-বন্দুকের সাইট চালান তবে এটি এড়িয়ে যান: একটি সমন্বিত ইউনিট কম খরচ করে এবং দ্রুত ইনস্টল করে। সাইটটিতে একটি বৃহৎ ক্যাবিনেটের জন্য কোনো স্থান না থাকলে এটি এড়িয়ে যান, এবং ট্রাফিক প্রতি বন্দুক প্রতি দিনে প্রায় চারটি সেশনের নিচে থাকলে এটি এড়িয়ে যান, কারণ পেব্যাক গণিত খুব কমই সেই ব্যবহারে কাজ করে।

সন্দেহ হলে, আমাদের সাইট পরিকল্পনা পাঠান. আপনি প্রতিশ্রুতি দেওয়ার আগে আমরা DC তারের দৈর্ঘ্য, ভোল্টেজ ড্রপ এবং টার্মিনাল গণনা গণনা করি।

কেন ক্রেতারা স্প্লিট সিস্টেমে আমাদের সাথে তুলনা করে

Zhejiang Anfu New Energy Technology Co., Ltd. থেকে ফ্যাক্টরি-ডাইরেক্ট প্রাইসিং, 260+ কর্মী নিয়ে 2014 সালে প্রতিষ্ঠিত একটি প্রস্তুতকারক।

অঙ্কন অনুমোদনের পরে 15-20 কার্যদিবসের মধ্যে বিতরণ; MOQ একটি পাত্রে শুরু হয়।

UL 2202-2022 এবং UL 2231-2 তালিকাভুক্ত, স্ব-ঘোষিত নয়৷

OEM/ODM: আপনার লোগো, আপনার HMI রঙ, আপনার তারের দৈর্ঘ্য, আপনার OCPP সার্ভার সেটিংস।

200+ চার্জিং স্টেশন আমরা নিজেরাই পরিচালনা করি আমাদের অপারেটিং ডেটা দেয় যা আমরা আসলে ডিজাইনে ব্যবহার করি।

প্যাকেজিং এবং শিপিং

প্যাডিং এবং উত্তোলন পয়েন্ট সহ মোটামুটি 2300 x 1900 x 1150 মিমি আকারের একটি ইস্পাত-ফ্রেমযুক্ত কাঠের ক্রেটে ক্যাবিনেট জাহাজগুলি; টার্মিনালগুলি কুণ্ডলীকৃত এবং সুরক্ষিত তারগুলির সাথে প্যালেটগুলিতে ভ্রমণ করে। মিশ্রণের উপর নির্ভর করে একটি 40 ফুট উচ্চ-কিউব পাত্রে একটি ক্যাবিনেট এবং আটটি পর্যন্ত টার্মিনাল থাকে।

আমরা আপনার বন্দরে FOB Ningbo বা CIF পাঠাই। বাণিজ্যিক চালান, প্যাকিং তালিকা, লেডিং বিল, এবং UL পরীক্ষার রিপোর্ট লোড হওয়ার 3 কার্যদিবসের মধ্যে জারি করা হয়।

ইউএস-বাউন্ড অর্ডারের জন্য আমরা আপনার ব্রোকার যে অতিরিক্ত ডকুমেন্টেশন চাইবে, তার মধ্যে মূল শংসাপত্র সহ প্রস্তুত করি।

বিক্রয়োত্তর পরিষেবা এবং খুচরা যন্ত্রাংশ

দুই বছরের স্ট্যান্ডার্ড ওয়ারেন্টি পাওয়ার মডিউল, টার্মিনাল এবং কন্ট্রোলার কভার করে; মডিউলগুলি প্রতিস্থাপিত হয়, ক্ষেত্রে মেরামত করা হয় না।

অতিরিক্ত টার্মিনাল এবং পাওয়ার মডিউল দ্রুত প্রেরণের জন্য মজুদ করা হয়; আপনি ত্রুটিপূর্ণ একটি ফেরত আগে একটি বিনিময় ইউনিট পাঠানো যেতে পারে.

OCPP দূরবর্তী রোগ নির্ণয় সক্ষম করে: আমাদের প্রকৌশলীরা লগগুলি পড়ে এবং কোনও সাইট ভিজিট ছাড়াই প্যারামিটারগুলি সামঞ্জস্য করে৷

ইমেল বা হোয়াটসঅ্যাপের মাধ্যমে ওয়ারেন্টি দাবিতে 24-ঘন্টা প্রতিক্রিয়া; 5 কার্যদিবসের মধ্যে প্রতিস্থাপন প্রেরণ।

রক্ষণাবেক্ষণের পরামর্শ: ত্রৈমাসিক টার্মিনাল ফিল্টার পরিষ্কার করুন, বার্ষিক টর্ক-চেক বন্ধ করুন এবং রিলিজ হলে ফার্মওয়্যার আপডেটগুলি প্রয়োগ করুন।

ইনস্টলেশন এবং ব্যবহারের নোট

ভুল: টার্মিনাল মাউন্ট করা যেখানে DC কেবলটিকে গাড়ির লেন অতিক্রম করতে হয়। ডান: উপসাগরের নীচে বা একটি সুরক্ষিত প্রাচীর বরাবর ফিডটিকে রুট করুন যাতে এটিকে চালিত করা না যায়।

ভুল: ক্যাবিনেটের পিছনের বায়ুচলাচল প্যানেল ব্লক করা। ডান: বায়ুপ্রবাহের জন্য ক্যাবিনেটের পিছনে এবং উপরে 500 মিমি ছাড়পত্র রাখুন।

ভুল: তারের জন্য একটি টানা নোঙ্গর হিসাবে টার্মিনাল ব্যবহার করে। ডানদিকে: হাত দিয়ে তারের গাইড করুন এবং স্ট্রেন রিলিফ লোড নিতে দিন।

ভুল: ডিফল্ট OCPP শংসাপত্রে স্টেশন ছেড়ে যাওয়া। ডান: পাসওয়ার্ড পরিবর্তন করুন এবং প্রথম গ্রাহক সেশনের আগে দূরবর্তী পর্যবেক্ষণ সক্ষম করুন।

ভুল: ধরে নেওয়া প্রতিটি বন্দুক একবারে 600kW আঁকতে পারে। ডানদিকে: 2-16টি বন্দুক জুড়ে পাওয়ার শেয়ার করা হয়েছে জেনে সেশনের পরিকল্পনা করুন।

600kW স্প্লিট ইউনিটে ফিল্ড ফিডব্যাক

সৌদি আরবের জেদ্দায় একটি ফ্লিট অপারেটর একটি 26-বে ডিপো জুড়ে তিনটি 600kW স্প্লিট ক্যাবিনেট চালায়। আট মাস পরে তার মন্তব্য: টার্মিনালগুলি গ্রীষ্মের সময় ধরে ঠিকঠাক ছিল, তবে ক্যাবিনেট রুমে দ্বিতীয় এয়ার কন্ডিশনার দরকার ছিল। তিনি রুমের আকার ছোট করলেন, চার্জার নয়।

কাজাখস্তানের একজন সাইট ডেভেলপার একটি হাইওয়ে প্লাজায় আটটি এয়ার-কুলড টার্মিনালের সাথে মন্ত্রিসভা যুক্ত করেছেন। সিদ্ধান্তের কারণ, তিনি আমাদের বলেছিলেন, পাওয়ার রুম স্পর্শ না করে পরে আরও চারটি টার্মিনাল যোগ করতে সক্ষম হয়েছিল এবং 65dB ফ্যানগুলি কখনই ড্রাইভারদের অপেক্ষার জায়গায় পৌঁছায়নি।

মেক্সিকো সিটির একজন পরিবেশক বিপরীত সমস্যাটি উত্থাপন করেছেন: নতুন হলে টার্মিনালের তারটি শক্ত হয়। এটি কয়েক সপ্তাহ ব্যবহারের পরে আলগা হয়ে যায় এবং আমরা এখন শিপিংয়ের আগে কারখানায় প্রি-ফ্লেক্স তারগুলি করি। তার দশটি ইউনিটের বহরের পর থেকে একটি মডিউল ব্যর্থতা দেখা যায়নি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আমি কি পরে একটি 600kW স্প্লিট সিস্টেমে আরও বন্দুক যোগ করতে পারি?

উঃ হ্যাঁ। টার্মিনাল গণনা অর্ডার সময়ে সেট করা হয় কিন্তু পরে পরিবর্তিত হয়; মন্ত্রিসভা ইতিমধ্যে 2-16 বন্দুক সমর্থন করে।

প্রশ্নঃ টার্মিনাল কি সত্যিই নীরব?

উত্তর: স্ট্যান্ডার্ড এয়ার-কুলড টার্মিনাল প্রায় নীরব; তরল-ঠান্ডা একটি ডেস্কটপ পিসির মতোই জোরে গুঞ্জন করে।

প্রশ্নঃ সাইটে আমার কোন ইনপুট ভোল্টেজ দরকার?

উত্তর: AC480V ±10% 50/60Hz এ, উত্তর আমেরিকার বাণিজ্যিক মান।

প্রশ্ন: বিভিন্ন স্থানে একটি ক্যাবিনেট ফিড টার্মিনাল হতে পারে?

একটি: ব্যবহারিক তারের দূরত্বের মধ্যে, হ্যাঁ; আমরা আপনার সাইটের পরিকল্পনা থেকে ভোল্টেজ ড্রপ এবং তারের আকার গণনা করি।

প্রশ্নঃ সিস্টেমের কি ট্রান্সফরমার দরকার?

উত্তর: বেশিরভাগ সাইট 480V পরিষেবা থেকে সরাসরি ক্যাবিনেটকে খাওয়ায়; যদি আপনার ইউটিলিটি মাঝারি ভোল্টেজ সরবরাহ করে, একটি ট্রান্সফরমার প্রথমে নিচে নেমে যায়।

প্রশ্ন: একটি পাওয়ার মডিউল ব্যর্থ হলে কী হবে?

উত্তর: মন্ত্রিসভা সেই মডিউলের ভাগ দ্বারা ডিরেট করে এবং চার্জ করতে থাকে; স্টেশনের বাকি অংশ চলাকালীন আপনি মডিউলটি অদলবদল করেন।

প্রশ্ন: কোন সংযোগকারী পাওয়া যায়?

A: CCS1, CCS2, GB/T, CHAdeMO, এবং NACS, টার্মিনাল জুড়ে যেকোনো মিশ্রণে।

প্রশ্ন: একটি ছোট শহরের জন্য একটি 600kW স্প্লিট সিস্টেম ওভারকিল?

উত্তর: একটি 2-বন্দুক কর্নার সাইটের জন্য, হ্যাঁ, একটি সমন্বিত ইউনিট সস্তা; একটি বৃদ্ধি পরিকল্পনা সহ যে কোনো সাইটের জন্য, না.
