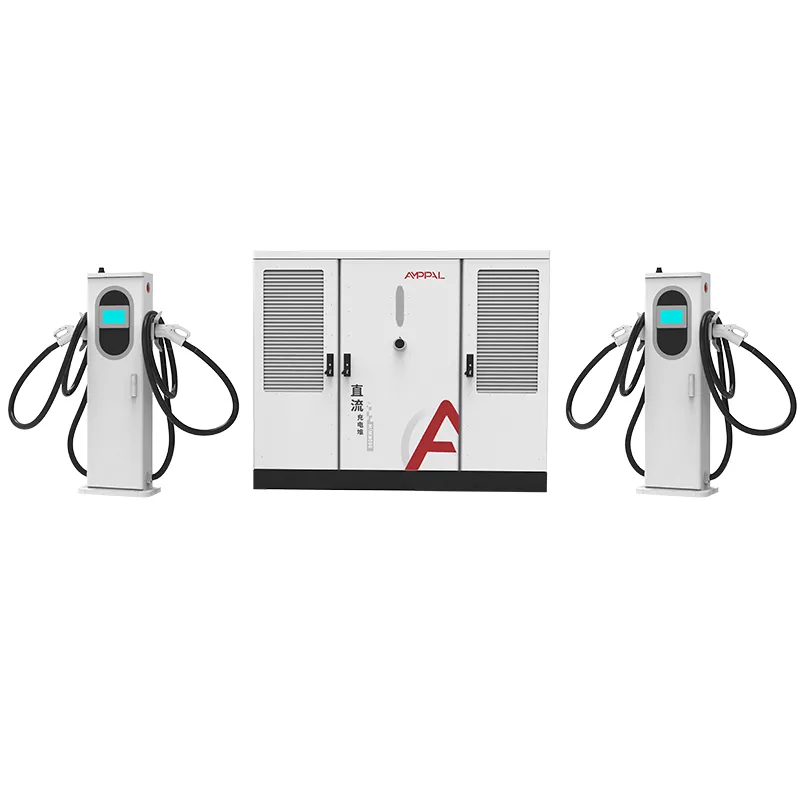

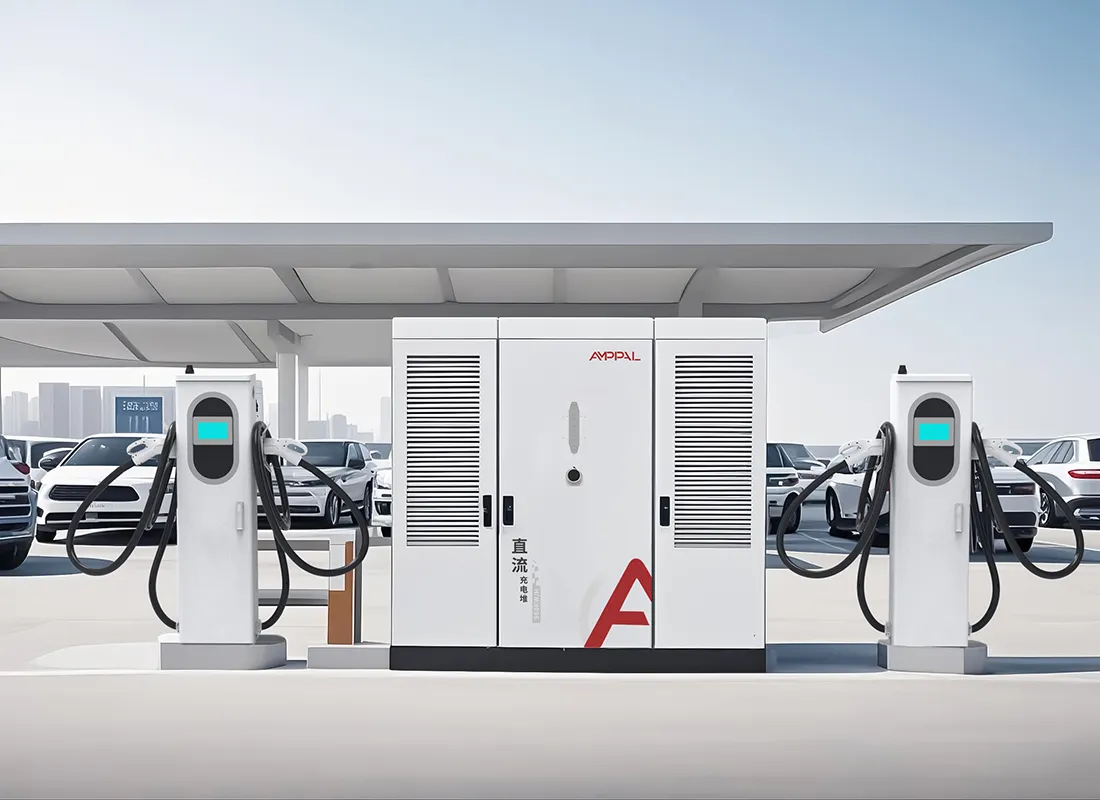

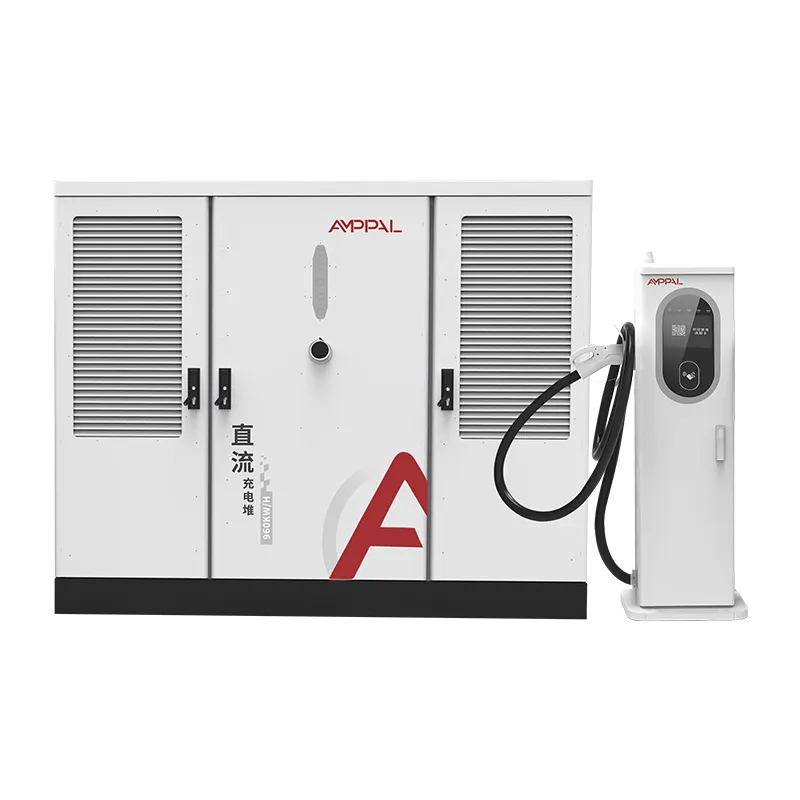

বাণিজ্যিক চার্জিং হাবের জন্য 800kW হাই-পাওয়ার স্প্লিট DC EV চার্জিং সিস্টেম

UL সার্টিফিকেট আসলে কি কভার করে

উত্তর আমেরিকা প্রমাণ হিসাবে একটি CE চিহ্ন গ্রহণ করে না যে একটি চার্জার ইনস্টল করা নিরাপদ। এটি একটি তালিকা গ্রহণ করে এবং ডিসি দ্রুত চার্জিং সরঞ্জামের জন্য যে তালিকাটি হল UL৷

এই 800kW স্প্লিট-টাইপ সিস্টেমটি UL 2202-2022 বহন করে, EV চার্জিং সিস্টেম সরঞ্জামগুলির জন্য মানক, এবং UL 2231-2, কর্মী সুরক্ষা ব্যবস্থার জন্য মান যা অপারেটরকে বৈদ্যুতিক শক থেকে রক্ষা করে৷ উভয়ই নেমপ্লেটে মুদ্রিত, এবং উভয়ই এখতিয়ারের পরিদর্শনকারী কর্তৃপক্ষ থেকে বেঁচে থাকে।

এই পৃষ্ঠাটি দুটি মান ব্যাখ্যা করে, 480V উত্তর আমেরিকার ইনপুট ডিজাইন এবং কমপ্লায়েন্স পয়েন্ট যা প্রকল্পগুলিকে পুনরায় কাজ থেকে দূরে রাখে।

এই পৃষ্ঠাটি কী নয় সে সম্পর্কে আমাদের সরাসরি হওয়া উচিত: এটি আইনি পরামর্শ নয় এবং স্থানীয় কোডগুলি রাজ্য এবং কাউন্টি অনুসারে পরিবর্তিত হয়৷ এটি কি, একটি তালিকাভুক্ত 800kW সিস্টেম কীভাবে মার্কিন যুক্তরাষ্ট্র এবং কানাডিয়ান প্রকল্পগুলিতে আমরা প্রায়শই দেখি সেই বাধাগুলিকে পরিষ্কার করে তার বাস্তব চিত্র।

উত্তর আমেরিকার বাজার অ্যাক্সেস: ইউএল বনাম সিই

একটি CE চিহ্ন এবং একটি UL তালিকার মধ্যে পার্থক্য কাগজপত্র নয়। এটি হল সরঞ্জামগুলি আইনত ইনস্টল করা এবং বীমা করা যায় কিনা।

CE প্রস্তুতকারকের দ্বারা একটি স্ব-ঘোষণা; UL হল একটি তৃতীয় পক্ষের তালিকা যা কারখানা পরিদর্শন এবং ফলো-আপ অডিট দ্বারা সমর্থিত।

বেশিরভাগ মার্কিন বিচারব্যবস্থা, ইউটিলিটি, এবং বীমাকারীদের একটি জাতীয়ভাবে স্বীকৃত পরীক্ষাগারের তালিকা প্রয়োজন, যা একা সিই প্রদান করে না।

UL 2202-2022 সামগ্রিকভাবে চার্জিং সিস্টেমের সরঞ্জামগুলিকে কভার করে: ঘের, তারের, ইনপুট সার্কিট এবং আউটপুট সার্কিট৷

UL 2231-2 কর্মীদের সুরক্ষা ব্যবস্থা, সংযোগকারী এবং DC আউটপুটের মধ্যে সুরক্ষা ইন্টারলক চেইন কভার করে।

উভয় তালিকার সাথে, 800kW সিস্টেম বেশিরভাগ রাজ্যে কাস্টম ইঞ্জিনিয়ারিং মূল্যায়ন ছাড়াই অনুমতি দেওয়ার জন্য প্রস্তুত।

কানাডার জন্য, একই সরঞ্জাম CSA প্রতিপক্ষের বিরুদ্ধে মূল্যায়ন করা যেতে পারে; আমাদের UL ফাইলগুলি সেই পথটিকে সমর্থন করে।

প্রযুক্তিগত বিশেষ উল্লেখ

মার্কিন এবং কানাডিয়ান সাইট 800kW জন্য নির্মিত

আন্তঃরাজ্য করিডোর স্টেশন যেখানে একটি 480V তিন-ফেজ পরিষেবা ইতিমধ্যেই বিদ্যমান এবং 800kW হল চুক্তিবদ্ধ ক্ষমতা।

ট্রাক স্টপ এবং বিশ্রাম এলাকা NEVI বা রাষ্ট্র-তহবিলপ্রাপ্ত প্রোগ্রাম যে তালিকাভুক্ত সরঞ্জাম প্রয়োজন হয় বিডিং.

কর্পোরেট এবং ফ্লিট ইয়ার্ডগুলি ডিজেল পরিকাঠামোকে উচ্চ-ক্ষমতার ডিসি চার্জিং দিয়ে প্রতিস্থাপন করছে।

বড় পার্কিং লট এবং একটি একক ডেডিকেটেড ট্রান্সফরমার সহ কেনাকাটা এবং বিনোদনের স্থান।

ইউটিলিটি পাইলট প্রকল্পগুলি বিতরণ নেটওয়ার্কে উচ্চ-পাওয়ার চার্জিং প্রদর্শন করে।

বিমানবন্দর এবং ট্রানজিট পার্কিং কাঠামো যেখানে একটি একক 480V পরিষেবা একাধিক চার্জিং জোন ফিড করে।

480V পরিষেবা প্রবেশদ্বার থেকে CCS1 আউটপুটে

ক্যাবিনেটটি উত্তর আমেরিকার বাণিজ্যিক মানকে ঘিরে ডিজাইন করা হয়েছে: AC480V ±10% 50/60Hz তিন-ফেজ ইনপুটে। একটি স্ট্যান্ডার্ড 480V পরিষেবা এবং ক্যাবিনেটের মধ্যে কোনও স্টেপ-আপ ট্রান্সফরমারের প্রয়োজন নেই; সংশোধনকারী পর্যায়টি সরাসরি একটি 300-1000VDC বাসে রূপান্তরিত হয়।

পাওয়ার ফ্যাক্টর সংশোধন ≥0.99 এ ইনপুট ধারণ করে, যা চাহিদা মিটারিং পরিষ্কার রাখে এবং প্রতিক্রিয়াশীল শক্তির জন্য যে বাণিজ্যিক শুল্ক বিল হয় তার উপর জরিমানা চার্জ এড়ায়।

800kW পুল 2 থেকে 16 টার্মিনাল ফিড করে। প্রতিটি টার্মিনাল কন্ট্রোলারের সাথে তার কারেন্ট নিয়ে আলোচনা করে, তাই একটি 600A লিকুইড-কুলড স্টল এবং একটি 250A এয়ার-কুলড স্টল একই ক্যাবিনেটে সহাবস্থান করে এবং আউটপুট সংযোগকারীগুলি বাজারকে অনুসরণ করে: উত্তর আমেরিকার জন্য CCS1, NACS উপলব্ধ।

গ্রাউন্ড-ফল্ট এবং কর্মীদের সুরক্ষা UL 2231-2 এর সাথে সামঞ্জস্য রেখে ক্যাবিনেটের ভিতরে পরিচালনা করা হয় এবং স্টেশনটি লোড ম্যানেজমেন্ট এবং রিমোট কন্ট্রোলের জন্য OCPP 1.6 বা 2.0 ব্যাকএন্ডের সাথে সংযোগ করে।

তাপ ক্যাবিনেটের নিজস্ব কুলিং সিস্টেম দ্বারা পরিচালিত হয়, তাই ≤65dB নয়েজ রেটিং সম্পূর্ণ আউটপুটেও ধরে রাখে। এটি বাণিজ্যিক লটে গুরুত্বপূর্ণ যেখানে একজন প্রতিবেশীর সম্পত্তি লাইন সরঞ্জাম প্যাডের কাছাকাছি বসে।

UL মার্কিং, NEC 625, এবং AHJ গ্রহণযোগ্যতা

অনুমতি দেওয়া হল যেখানে তালিকাভুক্ত সরঞ্জামগুলি নিজের জন্য অর্থ প্রদান করে৷ পরিদর্শনের সময় তিনটি নথি গুরুত্বপূর্ণ, এবং আমরা তাদের সব সরবরাহ করি।

নেমপ্লেটে UL চিহ্ন, আমাদের তালিকা ফাইলের মডেল নম্বরের সাথে মিলে যায়, যা ইন্সপেক্টর ছবি তোলেন।

NEC আর্টিকেল 625 EV চার্জিং সরঞ্জাম ইনস্টলেশন কভার করে; আমাদের ইনস্টলেশন ম্যানুয়াল ক্যাবিনেটকে তার ফিডার, ওভারকারেন্ট এবং সংযোগ বিচ্ছিন্ন করার জন্য প্রয়োজনীয়তার সাথে মানচিত্র করে।

এনএফপিএ 70 নিজেই কোড, এবং আর্টিকেল 625 এর ভিতরে বসে; AHJ পর্যালোচনা গ্রাউন্ডিং, বন্ধন, এবং দৃষ্টির মধ্যে সংযোগ বিচ্ছিন্ন করার উপর দৃষ্টি নিবদ্ধ করে।

আমরা পাঠানো নির্দিষ্ট সিরিয়াল রেঞ্জের জন্য UL পরীক্ষার রিপোর্ট এবং সামঞ্জস্যের শংসাপত্র প্রদান করি।

ইনপুট-সাইড ডকুমেন্টেশনে পরিষেবা সংযোগের জন্য 480V ওয়্যারিং ডায়াগ্রাম এবং টর্কের সময়সূচী অন্তর্ভুক্ত রয়েছে।

তহবিলযুক্ত প্রকল্পগুলির জন্য, আমাদের UL ডকুমেন্টেশনগুলি NEVI এবং রাষ্ট্রীয় প্রোগ্রামগুলির জন্য দরদাতাদের থেকে প্রয়োজনীয় সরঞ্জামগুলির তালিকার সাথে মেলে৷

UL-তালিকাভুক্ত ইউনিটগুলির জন্য উত্পাদন প্রক্রিয়া

ধাপ 1. ঘেরগুলিকে পাঞ্চ করা হয় এবং স্টিলের কয়েল থেকে লেজার-কাট করা হয়, তারপর FANUC লাইনে রোবট-ওয়েল্ড করা হয়।

ধাপ 2. TRUMPF প্রেস ব্রেক প্যানেল গঠন করে; পাউডার আবরণ এবং নিরাময় অনুসরণ করুন.

ধাপ 3. এসি ডিস্ট্রিবিউশন UL-স্বীকৃত উপাদান এবং টর্ক-নিয়ন্ত্রিত সমাপ্তি সহ AC লাইনে তারযুক্ত।

ধাপ 4. রেকটিফায়ার মডিউল এবং কর্মী সুরক্ষা বোর্ড ডিসি লাইনে লাগানো হয়েছে।

ধাপ 5. প্রতিটি ক্যাবিনেট পাওয়ার ফ্যাক্টর, রিপল, এবং সুরক্ষা চেক রেকর্ড করা সহ 800kW লোড-পরীক্ষিত হয়।

ধাপ 6. একটি 48-ঘন্টা বার্ন-ইন চক্র ইউনিট; লগগুলি সিরিয়াল নম্বরের সাথে আবদ্ধ।

ধাপ 7. UL ফলো-আপ পরিদর্শন নমুনাগুলি তালিকা প্রোগ্রামের প্রতি উৎপাদন থেকে নেওয়া হয়।

ধাপ 8. চূড়ান্ত পরিদর্শন এবং ক্রেটিং; 2024 সাল পর্যন্ত প্ল্যান্টটি এক মিলিয়নেরও বেশি ইউনিট প্রেরণ করেছে।

এই চার্জারটি কি আপনার প্রকল্পের টাইমলাইনের জন্য সঠিক?

800kW UL-তালিকাভুক্ত সিস্টেমটি চয়ন করুন যখন আপনার প্রকল্পটি মার্কিন যুক্তরাষ্ট্র বা কানাডায় থাকে, যখন একটি তহবিল বা ইউটিলিটি তালিকাভুক্ত সরঞ্জামের প্রয়োজন হয়, বা যখন আপনার AHJ শুধুমাত্র CE-হার্ডওয়্যার গ্রহণ করবে না। আপনি যখন 2 থেকে 16 বন্দুকের বৃদ্ধি কভার করে এমন একটি মডেল চান তখন এটি সঠিক কল।

ইউএল এনফোর্সমেন্ট ছাড়া বাজারে একটি একক 2-বন্দুক খুচরা কোণার জন্য এটি নির্বাচন করবেন না; তালিকার একটি খরচ বহন করে এবং একটি সিই-কেবল ইউনিট সেখানে কাজ করবে।

অর্ডার করার আগে আপনার পরিষেবার ক্ষমতা পরীক্ষা করুন: 480V পরিষেবাতে ক্যাবিনেটের একটি বাস্তব 800kW, প্লাস ইনরাশ এবং মিটারিংয়ের জন্য রুম প্রয়োজন। আমরা উদ্ধৃতি সহ একটি সাইট-ডেটা চেকলিস্ট পাঠাই, এবং আপনি প্রতিশ্রুতি দেওয়ার আগে আমাদের প্রকৌশলীরা এটি পর্যালোচনা করে।

লিড টাইম শুধুমাত্র CE-র বাজারের থেকেও আলাদা: UL-তালিকাভুক্ত প্রোডাকশন রান একই 15-20 কার্যদিবসের সময়সূচী অনুসরণ করে, কিন্তু কিছু মার্কিন প্রকল্পের ফান্ডিং অ্যাপ্লিকেশনের জন্য প্রথম দিকে তালিকাভুক্ত নথির প্রয়োজন হয়। আপনি যখন মূল্যের অনুরোধ করবেন তখন ডকুমেন্টেশন প্যাকের জন্য জিজ্ঞাসা করুন, আপনি বিড জেতার পরে নয়।

এবং যদি আপনার প্রকল্পটি সম্পূর্ণরূপে অনুমানমূলক হয়, কোন সাইট নেই, কোন ইউটিলিটি চুক্তি নেই এবং এখনও কোন পারমিট পথ নেই, অর্ডার করার আগে অপেক্ষা করুন। সরঞ্জাম রাখে; পার্কিং লট নাও হতে পারে।

কেন UL- তালিকাভুক্ত চার্জিং সরঞ্জামের জন্য AMPPAL

UL 2202-2022 এবং UL 2231-2 তালিকাভুক্ত করা হয়েছে, ফ্যাক্টরি ফলো-আপ অডিট ইতিমধ্যেই রয়েছে৷

অঙ্কন অনুমোদনের পরে 15-20 কার্যদিবসের বিতরণ; এক পাত্র থেকে MOQ।

OEM/ODM: উত্তর আমেরিকার ব্র্যান্ডিং, NACS বা CCS1 সংযোগকারী সেট এবং কাস্টম তারের দৈর্ঘ্য।

দালাল এবং AHJ-এর জন্য ডকুমেন্টেশন প্যাকেজ: UL রিপোর্ট, উত্সের শংসাপত্র, এবং তারের ডায়াগ্রাম।

2014 সালে প্রতিষ্ঠিত একটি Yueqing- সদর দপ্তর প্রস্তুতকারক, মার্কিন যুক্তরাষ্ট্র এবং কানাডা সহ 40+ দেশে রপ্তানি করে।

প্যালেটাইজিং, লিফটিং এবং ডেলিভারি

চারটি উত্তোলন পয়েন্ট সহ মোটামুটি 2300 x 1900 x 1150 মিমি আকারের একটি ইস্পাত-ফ্রেমযুক্ত ক্রেটে ক্যাবিনেট জাহাজগুলি; টার্মিনালগুলো প্যালেটাইজড তারের সাথে কয়েল করা এবং সংযোগকারী সুরক্ষিত। একটি 40 ফুট উচ্চ-কিউব কন্টেইনার ক্যাবিনেট এবং আটটি টার্মিনাল পর্যন্ত ফিট করে।

ডেলিভারি শর্তাবলী FOB Ningbo বা CIF একটি মার্কিন বা কানাডিয়ান পোর্ট. নথি, চালান, প্যাকিং তালিকা, বিল অফ লেডিং, UL পরীক্ষার রিপোর্ট এবং মূল শংসাপত্র, লোড হওয়ার 3 কার্যদিবসের মধ্যে জারি করা হয়।

ক্রেটটিতে 2200 মিমি-লম্বা ক্যাবিনেটের জন্য একটি কারচুপির চিত্র অন্তর্ভুক্ত রয়েছে এবং আমাদের কমিশনিং গাইড সাইটের জন্য ফর্কলিফ্ট এবং ক্রেন বিকল্পগুলিকে কভার করে।

পরিষেবা নেটওয়ার্ক এবং ওয়ারেন্টি শর্তাবলী

দুই বছরের স্ট্যান্ডার্ড ওয়ারেন্টি ক্যাবিনেট, টার্মিনাল, পাওয়ার মডিউল এবং সুরক্ষা কন্ট্রোলারকে কভার করে।

ওয়ারেন্টি ব্যর্থতার উপর ক্রস-শিপ বিনিময়; আমাদের স্টক থেকে 5 কার্যদিবসের মধ্যে প্রতিস্থাপন প্রেরণ।

দূরবর্তী OCPP ডায়াগনস্টিকস এবং ফার্মওয়্যার আপডেটগুলি টাইম জোন জুড়ে আমাদের ইঞ্জিনিয়ারদের দ্বারা পরিচালিত৷

উত্তর আমেরিকার গ্রাহকদের জন্য খুচরা যন্ত্রাংশের কিট: ফিউজ, সংযোগকারী এবং কন্ট্রোল বোর্ড শেল্ফে রাখা।

বার্ষিক রক্ষণাবেক্ষণের পরামর্শের মধ্যে রয়েছে প্রথম বছরের পর টর্ক রিচেক এবং প্রতি 6 মাসে একটি সংযোগকারী পরিধান পরিদর্শন।

উত্তর আমেরিকান ইনস্টলেশনের জন্য ব্যবহার নোট

ভুল: একটি 208V পরিষেবা থেকে ক্যাবিনেট খাওয়ানো। ডান: AC480V ±10% থ্রি-ফেজ প্রদান করুন, যেমন UL তালিকা অনুমান করে।

ভুল: সংযোগ বিচ্ছিন্ন করা বাদ দেওয়া মানে যন্ত্রপাতির দৃষ্টিতে। ডানদিকে: NEC 625 এবং আমাদের ওয়্যারিং ডায়াগ্রাম অনুযায়ী সংযোগ বিচ্ছিন্ন করুন।

ভুল: একা নালী মাধ্যমে গ্রাউন্ডিং. ডান: ইনস্টলেশন ম্যানুয়াল অনুযায়ী একটি ডেডিকেটেড সরঞ্জাম গ্রাউন্ডিং কন্ডাক্টর চালান।

ভুল: অনুমান করা হচ্ছে UL তালিকা একটি তালিকাবিহীন তৃতীয় পক্ষের টার্মিনালকে কভার করে৷ ডান: তালিকাভুক্ত সিস্টেমের সাথে সরবরাহ করা টার্মিনালগুলি ব্যবহার করুন।

ভুল: শক্তি দেওয়ার আগে AHJ ওয়াকথ্রু এড়িয়ে যাওয়া। ডানদিকে: UL ফাইল এবং পরীক্ষার রিপোর্ট হাতে নিয়ে পরিদর্শককে আমন্ত্রণ জানান।

UL-তালিকাভুক্ত ইনস্টলেশনে অপারেটরের প্রতিক্রিয়া

ক্যালিফোর্নিয়া, মার্কিন যুক্তরাষ্ট্রে একটি চার্জিং নেটওয়ার্ক একটি করিডোর সাইটে দুটি 800kW ক্যাবিনেট চালু করেছে এবং প্রথম দর্শনে পরিদর্শন পাস করেছে। প্রকল্প ব্যবস্থাপকের একমাত্র অভিযোগ: ক্রেটটি ট্রাকিং কোট থেকে দুই দিন পরে এসেছে, যা কমিশনিংকে সপ্তাহান্তে ঠেলে দিয়েছে।

অন্টারিও, কানাডার একটি ইউটিলিটি ঠিকাদার বৈদ্যুতিক কাজের প্রাক-বিড করার জন্য 480V তারের ডায়াগ্রাম ব্যবহার করেছে। তার প্রতিক্রিয়া ছিল যে টর্কের সময়সূচী তাকে একটি পুনঃওয়ার্ক কল সংরক্ষণ করেছিল, যদিও তিনি তার স্টলের বিন্যাসের জন্য টার্মিনাল কেবলটি 0.5 মিটার দীর্ঘ হতে চান।

মার্কিন যুক্তরাষ্ট্রের ওহিওতে একটি ফ্লিট অপারেটর তার ট্রাক ইয়ার্ডের জন্য প্রতি ক্যাবিনেটে 10টি বন্দুক চালায়। নয় মাস পর, একটি টার্মিনালের সংযোগকারী ল্যাচ প্রতিস্থাপন প্রয়োজন; ক্রস-শিপ স্পেয়ার চার দিনের মধ্যে পৌঁছেছে, এবং বাকি স্টেশনগুলি কখনই চার্জ করা বন্ধ করেনি।

FAQ: সার্টিফিকেশন এবং ইনস্টলেশন

প্রশ্ন: 800kW ক্যাবিনেট UL তালিকাভুক্ত বা শুধু পরীক্ষিত?

A: তালিকাভুক্ত, UL 2202-2022 এবং UL 2231-2 এর অধীনে, চলমান কারখানা ফলো-আপ নিরীক্ষা সহ।

প্রশ্ন: কেন সিই মার্কিন যুক্তরাষ্ট্রের জন্য কাজ করে না?

উত্তর: মার্কিন অনুমতি এবং বীমা সাধারণত একটি জাতীয়ভাবে স্বীকৃত পরীক্ষাগারের তালিকা প্রয়োজন; CE একটি প্রস্তুতকারকের স্ব-ঘোষণা।

প্রশ্নঃ সিস্টেমের কোন ইনপুট ভোল্টেজ প্রয়োজন?

উত্তর: AC480V ±10% 50/60Hz এ, আদর্শ উত্তর আমেরিকার বাণিজ্যিক পরিষেবা।

প্রশ্ন: NEC 625-এর কি সাইটে বিশেষ কিছু প্রয়োজন?

একটি: সঠিক ফিডার সাইজিং, ওভারকারেন্ট সুরক্ষা, এবং একটি সংযোগ বিচ্ছিন্ন করার অর্থ দৃষ্টির মধ্যে; আমাদের ম্যানুয়াল মানচিত্র প্রতিটি প্রয়োজন.

প্রশ্নঃ টার্মিনাল কি একই ক্যাবিনেটে CCS1 এবং NACS হতে পারে?

উত্তর: হ্যাঁ, অর্ডারের সময়ে প্রতি টার্মিনালে সংযোগকারী সেটগুলি বরাদ্দ করা হয়।

প্রশ্নঃ ক্যাবিনেটের আগে কি ট্রান্সফরমার দরকার?

উত্তর: শুধুমাত্র যদি আপনার পরিষেবা মাঝারি ভোল্টেজ হয়; একটি 480V পরিষেবা থেকে ক্যাবিনেট সরাসরি সংযোগ করে।

প্রশ্ন: 800kW সিস্টেম কতটি বন্দুক চালাতে পারে?

উত্তর: 2 থেকে 16 পর্যন্ত, 250A এয়ার-কুলড এবং 600A লিকুইড-কুলড টার্মিনাল মেশানো।

প্রশ্ন: আমার ব্রোকার এবং AHJ এর কি কি নথি লাগবে?

উত্তর: UL পরীক্ষার রিপোর্ট, উৎপত্তির শংসাপত্র, প্যাকিং তালিকা এবং তারের ডায়াগ্রাম, সমস্ত চালানের সাথে অন্তর্ভুক্ত।
