হোম এনার্জি এবং স্মার্ট গ্রিড অ্যাপ্লিকেশনের জন্য 7kW দ্বিমুখী V2G DC EV চার্জার

একটি 7kW দ্বিমুখী ইউনিট একটি বাড়ির জন্য কী করে

হোম এনার্জি এবং স্মার্ট গ্রিড অ্যাপ্লিকেশনের জন্য 7kW দ্বিমুখী V2G DC EV চার্জার (AF-DC-07) হল একটি ছোট দ্বিমুখী ডিসি চার্জার। এটি সুস্পষ্ট কাজ করে - 7kW এ একটি EV চার্জ করা - এবং দ্বিতীয় কাজটি বেশিরভাগ চার্জাররা করতে পারে না: এটি গাড়ি থেকে শক্তি ফিরিয়ে আনে এবং ঘরকে খাওয়ায়৷ সেই দ্বিতীয় দিকটি হল V2H (যান-থেকে-বাড়ি) এবং V2G (যান-থেকে-গ্রিড) অনুশীলনে যা বোঝায়।

40-60kWh ব্যাটারি EV সহ একটি সাধারণ বাড়ির জন্য, 7kW এর বিপরীত প্রবাহ বেস লোডকে কভার করে: ফ্রিজ, রাউটার, আলো, হিটিং সার্কুলেশন পাম্প। এটি একবারে একটি বৈদ্যুতিক চুলা এবং একটি তাপ পাম্প চালাবে না। এটি আউটেজ বেঁচে থাকার ঘন্টা কিনে নেয়, গ্রিড স্বাধীনতার এক সপ্তাহ নয়।

ছয়টি কারণ একটি 7kW ইউনিট একটি ঘর পরিবর্তন করে

যুক্তি চার্জিং গতি নয়; এটি প্রবাহের দ্বিতীয় দিক। ছয় পয়েন্ট ক্রেতারা ইনস্টলেশনের পরে পুনরাবৃত্তি:

দ্বিতীয় ব্যাটারি ছাড়াই ব্যাকআপ পাওয়ার: আপনার ইতিমধ্যেই যে ইভিটি আছে সেটি রিজার্ভ হয়ে যাবে। একটি 60kWh গাড়ি দুটি দিনের সন্ধ্যায় বাড়ির লোডের জন্য যথেষ্ট।

পিক-ভ্যালি আর্বিট্রেজ: রাতের শুল্কগুলিতে চার্জ, ব্যয়বহুল সন্ধ্যায় জানালার সময় ডিসচার্জ, এবং মিটারকে গণিত করতে দিন।

আবহাওয়ার বিরুদ্ধে IP55: বৃষ্টি, ধুলো, এবং উপকূলীয় লবণ বাতাস বড় ভাইবোনের IP54 ক্যাবিনেটের চেয়ে ভালোভাবে পরিচালনা করা হয়।

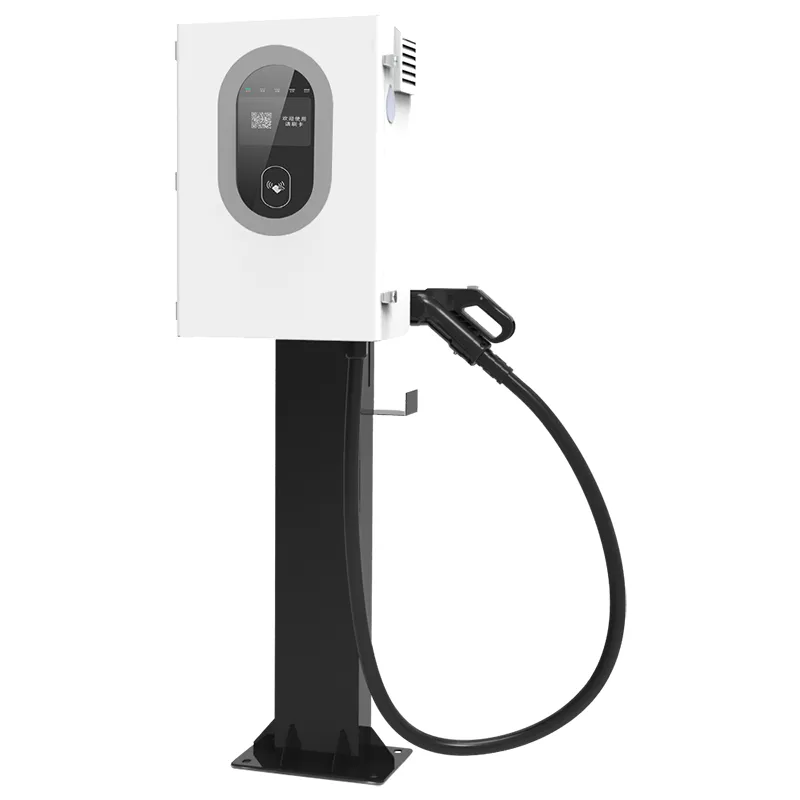

কলাম বা খুঁটি মাউন্ট করা: 600 x 450 x 230 মিমি ক্যাবিনেট একটি প্রাচীর, একটি স্টিলের কলাম, বা রাস্তার পাশের খুঁটিতে ফিট করে।

95% বা উভয় দিকেই ভাল দক্ষতা, তাই গ্রিড থেকে ব্যাটারি থেকে গ্রিড রাউন্ড ট্রিপ শক্তির দশমাংশেরও কম হারায়৷

একটি সেশন শুরু করার পাঁচটি উপায়: QR স্ক্যান, কার্ড, ভিআইএন অটো-স্টার্ট, প্ল্যাটফর্ম কন্ট্রোল, অথবা নেটওয়ার্ক ডাউন হলে অফলাইন জোরপূর্বক শুরু৷

প্রযুক্তিগত বিশেষ উল্লেখ

যেখানে একটি 7kW V2G ইউনিট তার স্থান অর্জন করে

একটি বহর পণ্য নয়. একক পার্কিং স্পট জন্য মাপ; এগুলি এমন পরিস্থিতিতে যেখানে মালিকরা প্রকৃত অর্থপ্রদানের রিপোর্ট করে:

জার্মানি, নেদারল্যান্ডস এবং নর্ডিক অঞ্চলে বিচ্ছিন্ন বাড়িগুলি ব্যবহারের সময়-ব্যবহারের বিদ্যুতের শুল্ক সহ।

হলিডে কেবিন এবং গ্রামীণ সম্পত্তি যেখানে গ্রিড বিভ্রাট বিরল নয় বরং নিয়মিত।

ছোট দোকান এবং হোম অফিসে 500-1500W ক্রমাগত লোড চলছে।

সৌর PV সহ বাড়িতে: মধ্যাহ্ন অতিরিক্ত চার্জ গাড়ি, সন্ধ্যায় স্রাব ডিনার শিখর কভার.

বাড়িওয়ালারা ভাড়াটে-মুখী সেলিং পয়েন্ট হিসাবে V2G-রেডী পার্কিং স্পট স্থাপন করছেন।

একটি ক্যাবিনেটে কীভাবে চার্জিং এবং ডিসচার্জিং সুইচ

AF-DC-07 এর ভিতরে একটি দ্বিমুখী শক্তি পর্যায় রয়েছে। চার্জ মোডে এটি ব্যাটারির জন্য তিন-ফেজ এসিকে ডিসিতে সংশোধন করে। ডিসচার্জ মোডে একই মডিউলগুলি ডিসিকে 230/400V এ AC-তে ফিরিয়ে দেয়। কোন আলাদা ইনভার্টার বোল্ট করা নেই - যে টপোলজি ক্যাবিনেটকে 600 x 450 x 230 মিমি এবং দক্ষতা 95% বা উভয় উপায়ে ভাল রাখে।

ISO 15118 V2G হ্যান্ডশেক পরিচালনা করে। গাড়ি এবং চার্জার একটি স্বাক্ষরিত বার্তা বিনিময় করে যে কত শক্তি ফেরত নেওয়া যেতে পারে এবং বিপরীত প্রবাহ শুধুমাত্র অনুমোদিত হলেই শুরু হয়। এটি একটি হ্যাক করা বৈদ্যুতিন সংকেতের মেরু বদল ঘর খাওয়ানো নয়; এটি একটি পরিমাপিত, মান-সম্মত বিনিময়।

স্টার্টআপ ইচ্ছাকৃতভাবে স্তরিত হয়. অনলাইন, QR কোড, কার্ড, VIN স্বীকৃতি বা AMPPAL ক্লাউড প্ল্যাটফর্মের মাধ্যমে সেশন শুরু হয়। নেটওয়ার্ক ড্রপ হলে, অফলাইন জোরপূর্বক স্টার্ট চার্জারটিকে স্থানীয় প্রমাণীকরণের সাথে ব্যবহারযোগ্য রাখে - রাউটারটি মাঝপথে বিভ্রাটের সময় মারা গেলে দরকারী।

শংসাপত্রগুলি একজন বাড়ির মালিকের বীমাকারী দেখতে চায়৷

হোম V2G বেশ কয়েকটি বাজারে একটি ধূসর অঞ্চলে বসে, তাই কাগজপত্র গুরুত্বপূর্ণ। এই নথিগুলি যা প্রতিটি AF-DC-07 এর সাথে পাঠানো হয়:

ইইউ বাজারের জন্য CE এবং TUV চিহ্ন; UL এবং CB উত্তর আমেরিকা এবং অন্যান্য অঞ্চলের জন্য উপলব্ধ।

DC চার্জিং আচরণ এবং সংযোগকারী নিরাপত্তার জন্য IEC 61851 সম্মতি।

V2G কমিউনিকেশন স্ট্যাকের জন্য ISO 15118 সার্টিফিকেশন - যে অংশটি দ্বিমুখী সেশনকে পরিমাপিত এবং আইনি করে।

আইইসি 60529 প্রতি IP55 পরীক্ষা করা হয়েছে: পায়ের পাতার মোজাবিশেষ এবং ধূলিকণা থেকে বেঁচে যায়।

প্রতিটি ইউনিটের সাথে একটি কারখানা পরীক্ষার রেকর্ড: নিরোধক, গ্রাউন্ড বন্ড, এবং রেট করা পাওয়ারে একটি সম্পূর্ণ দ্বিমুখী রান।

উন্মুক্ত শীতকালে মাউন্ট করার জন্য -30C থেকে +55C রেট দেওয়া ওয়াইড-টেম্পারেচার মডিউল।

ইউইকিং-এ কীভাবে 7kW ইউনিট তৈরি করা হয়

উদ্ভিদটি ইউকিং, ঝেজিয়াং-এ বসে - শহরের লোকেরা চীনের বৈদ্যুতিক যন্ত্রপাতির রাজধানী বলে। AMPPAL 260+ কর্মী নিয়ে 2014 সাল থেকে এটি পরিচালনা করেছে। একটি 7kW ইউনিটের জন্য বিল্ড সিকোয়েন্স:

শীট ইস্পাত TRUMPF লেজার মেশিনে কাটা হয় এবং CNC প্রেস ব্রেকগুলিতে বাঁকানো হয়।

FANUC রোবট অস্ত্র শক্তি মডিউল অবস্থান; ডিসি পণ্যগুলি তাদের নিজস্ব লাইনে চলে, এসি থেকে আলাদা।

পাওয়ার-স্টেজ বোর্ড ওয়েভ-সোল্ডার করা হয় এবং স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন পাস করে।

প্রতিটি ইউনিট একটি ফুল-লোড দ্বিমুখী বার্ন-ইন পায়: চার ঘন্টা চার্জিং, তারপর 7kW এ ডিসচার্জ।

ঘেরটি প্রথমে পাউডার-লেপা হয়; IP55 gaskets হাত দ্বারা লাগানো হয় এবং টর্ক-চেক করা হয়।

ফার্মওয়্যারটি ISO 15118 স্ট্যাকের সাথে ফ্ল্যাশ করা হয়েছে এবং সমস্ত পাঁচটি স্টার্টআপ পদ্ধতি সক্ষম করা হয়েছে৷

সিরিয়াল নম্বর নিবন্ধিত হওয়ার আগে একটি চূড়ান্ত চাক্ষুষ এবং বৈদ্যুতিক পরিদর্শন ঘটে।

ইউনিট পৃথক crates মধ্যে বস্তাবন্দী করা হয়; লিড টাইম 15-20 কার্যদিবস।

7kW কি যথেষ্ট? একটি হোম V2G ইউনিটের আকার

বিভ্রাটের সময় আপনাকে যে লোডটি কভার করতে হবে তা দিয়ে শুরু করুন: ফ্রিজ, রাউটার, আলো, একটি গরম করার সঞ্চালন পাম্প, সাধারণত 400-800W। সেই স্তরে 7 কিলোওয়াট রিভার্স পাওয়ার বাড়িটিকে ঘন্টার জন্য কভার করে যখন গাড়িটি সকালের গাড়ি চালানোর জন্য যথেষ্ট চার্জ রাখে।

যদি আপনার বাড়িতে একটি বৈদ্যুতিক তাপ পাম্প, একটি ইন্ডাকশন কুকার, এবং একটি sauna একবারে চালায়, 7kW সেই শিখরটি বহন করবে না৷ একটি 30kW বা 60kW ইউনিট হতে পারে, কিন্তু এটি মূল্য এবং ইনস্টলেশন পরিবর্তন করে। বেশিরভাগ পরিবারের জন্য, 7kW যথেষ্ট।

আপনার জন্য নয় যদি আপনার একটি ফুল-হোম ইউপিএস প্রয়োজন যা এক সেকেন্ডের মধ্যে সুইচ করে, বা এমন একটি ইউনিট যা বহু দিনের ব্ল্যাকআউটের মাধ্যমে বাড়ি চালায়। AF-DC-07 একটি মিটারযুক্ত দ্বিমুখী চার্জার, অফ-গ্রিড ইনভার্টার নয়। আপনার শুল্কের মধ্যে কোন পিক-ভ্যালি ছড়িয়ে নেই? স্বেচ্ছাচারী তর্কও উধাও।

কেন ক্রেতারা হোম V2G এর জন্য AMPPAL বেছে নেয়

স্ট্যান্ডার্ড ইউনিটে 15-20 কার্যদিবসের লিড টাইম; অনুরোধে OEM ব্র্যান্ডিং এবং কাস্টম পেইন্ট।

মূল্যায়নের জন্য এক ইউনিটের MOQ - আমরা শুধু প্যালেট নয়, প্রকৌশলী এবং ছোট আমদানিকারকদের কাছে একক পাঠাই।

ফাইলে CE, TUV, UL, CB, এবং CCC সার্টিফিকেট; প্রতিটি আদেশের সাথে ডকুমেন্টেশন জাহাজ।

2014 সাল থেকে 260+ কর্মচারী এবং 1 মিলিয়ন+ ইউনিট বিতরণ করা হয়েছে; AMPPAL 200+ চার্জিং স্টেশনও পরিচালনা করে।

ইউরোপীয় খুচরা যন্ত্রাংশ স্টক: চার্জ বন্দুক, নিয়ন্ত্রণ বোর্ড, এবং 3-5 কার্যদিবসের মধ্যে জাহাজ প্রদর্শন.

7kW মডেলের জন্য প্যাকেজিং এবং ডেলিভারি

প্রতিটি AF-DC-07 জাহাজ 750 x 600 x 350 মিমি, প্রায় 40 কেজি বন্দুক এবং মাউন্ট বন্ধনী সহ একটি কাঠের বা ভারী শক্ত কাগজের ক্রেটে। ফেনা সন্নিবেশ মন্ত্রিসভা রাখা; বন্দুক এবং তারের একটি আর্দ্রতা ব্যাগে ভ্রমণ.

একটি 20-ফুট পাত্রে প্রায় 60 ইউনিট থাকে; একটি 40-ফুট উচ্চ-কিউব প্রায় 130। প্যালেটগুলি স্ট্র্যাপ করা হয় এবং লোডটি সিল করার আগে ছবি তোলা হয়।

স্ট্যান্ডার্ড শর্তাবলী হল FOB নিংবো বা সাংহাই, অনুরোধের ভিত্তিতে CIF এবং CFR উদ্ধৃতি সহ। নথির মধ্যে রয়েছে চালান, প্যাকিং তালিকা, বিল অফ লেডিং এবং সিই ঘোষণা; সার্টিফিকেট আগে থেকে বেরিয়ে যায়।

7kW ইউনিট ল্যান্ড করার পরে সমর্থন

ইউনিটে 24 মাস। হোম V2G এর জন্য যে অংশটি গুরুত্বপূর্ণ তা হল বৈদ্যুতিন সংকেতের মেরু বদল পর্যায় - এটি উভয় দিকেই কাজ করে এবং এটি আচ্ছাদিত।

ISO 15118 স্ট্যাকের জন্য ফার্মওয়্যার আপডেটগুলি ক্লাউড বা USB এর মাধ্যমে পণ্যের জীবনের জন্য বিনামূল্যে।

সাধারণ ব্যর্থতার জন্য খুচরা যন্ত্রাংশ 3-5 কার্যদিবসের মধ্যে জাহাজে; চার্জ বন্দুক সবচেয়ে অর্ডার করা অতিরিক্ত অতিরিক্ত.

বিনামূল্যে দূরবর্তী নির্ণয়ের এক বছর - একটি ফটো বা একটি লগ এক্সপোর্ট পাঠান এবং একই দিনে উত্তর পান৷

একজন লাইসেন্সপ্রাপ্ত ইলেকট্রিশিয়ান একদিনের মধ্যে ইনস্টলেশন সম্পূর্ণ করতে পারেন; ম্যানুয়াল তারের ডায়াগ্রাম এবং টর্ক মান অন্তর্ভুক্ত.

হোম V2G ইনস্টলেশনের সাথে সাধারণ ভুল

ভুল: ইউনিটটি মাউন্ট করা যেখানে ছাদের প্রবাহ সংযোগকারীর উপর পড়ে। ডানদিকে: ড্রিপ এজ বা সামান্য ওভারহ্যাং সহ একটি জায়গা বাছাই করুন - IP55 আবহাওয়া পরিচালনা করে, সকেটে জল প্রবেশ করে না।

ভুল: অনুমান করা যে গাড়ির প্লাগ ইন করার মুহুর্তে ডিসচার্জ শুরু হয়। ডান: ISO 15118 হ্যান্ডশেক অবশ্যই সম্পূর্ণ করতে হবে এবং ডিসচার্জের সময়সূচী প্রথমে অ্যাপে সক্ষম করতে হবে।

ভুল: সাইজিং হাউস 7kW এর উপরে লোড হয় এবং আশা করি চার্জার এটি পরিচালনা করবে। ডানদিকে: লোড 6kW-এর নিচে রাখুন যাতে হেডরুম লোকসান না হয়।

ভুল: এলোমেলো এক্সটেনশন লিডের মাধ্যমে এসি আউটপুট খাওয়ানো। ডান: তার নিজস্ব ব্রেকার সহ একটি ডেডিকেটেড সার্কিটে আউটপুট সাইড হার্ড-ওয়্যার করুন।

ভুল: একটি সার্জ প্রোটেক্টর এড়িয়ে যাওয়া কারণ চার্জারটিতে বাজ সুরক্ষা রয়েছে৷ ডান: ইউনিট নিজেকে রক্ষা করে; হাউস প্যানেলের এখনও নিজস্ব টাইপ 2 এসপিডি প্রয়োজন।

বাড়ির মালিক এবং ছোট ব্যবসার মালিকরা কী রিপোর্ট করেন

জার্মানির বাভারিয়ার একজন বাড়ির মালিক একটি 58kWh EV-এর সাথে AF-DC-07 ব্যবহার করার সময় শুল্কে চালান৷ তিনি কম হারে রাতারাতি চার্জ করেন এবং 18:00-21:00 ডিসচার্জ করেন; মিটারটি প্রথম ত্রৈমাসিকে প্রতি মাসে প্রায় 14 ইউরো সঞ্চয় দেখায়। তার একটি খপ্পর: বন্ধনী গর্ত তার ইটের দেয়ালে একটি দ্বিতীয় ড্রিলিং পাস প্রয়োজন.

নেদারল্যান্ডসের একটি ছোট বেকারির মালিক তার ফ্রিজের জন্য চার্জার এবং আউটেজ বাফার উভয়ই ইউনিটটি ব্যবহার করেন। জানুয়ারীতে 40 মিনিটের ব্ল্যাকআউটের জন্য তার কিছুই খরচ হয়নি - গাড়িটি কুলারগুলিকে সচল রেখেছিল। QR স্টিকার ধুলো সংগ্রহ করে এবং মাঝে মাঝে মুছার প্রয়োজন হয়।

নিউজিল্যান্ডের একজন গ্রামীণ সম্পত্তি ব্যবস্থাপক একটি ভাড়া কুটিরের পাশে একটি খুঁটিতে ইউনিটটি লাগিয়েছিলেন। গেস্ট চার্জ শুরু করতে স্ক্যান করুন; তিনি ঝড়ের সময় দূরবর্তীভাবে V2H স্রাব সক্ষম করে। তার রায়: তিনি যে প্রথম চার্জারটি ইনস্টল করেছিলেন যা এক মাসের মধ্যে ফেরত দেখার প্রয়োজন ছিল না।

হোম V2G প্রশ্ন, উত্তর

প্রশ্ন: AF-DC-07 কি বিভ্রাটের সময় পুরো বাড়িটিকে বিদ্যুৎ দিতে পারে?

উত্তর: এটি 7kW পর্যন্ত ফিড করে - ফ্রিজ, লাইট, রাউটার, পাম্প। ওভেনের মতো ভারী একযোগে লোড এটিকে ছাড়িয়ে যাবে।

প্রশ্ন: V2G ডিসচার্জ কি গাড়ির ব্যাটারির ক্ষতি করে?

উত্তর: দিকনির্দেশের চেয়ে গভীরতা এবং ফ্রিকোয়েন্সি গুরুত্বপূর্ণ। একটি রাতের দুই ঘন্টা 7kW স্রাব একটি হালকা চক্র; বেশিরভাগ ইভি ওয়ারেন্টির ভিতরে এটি পরিচালনা করে।

প্রশ্নঃ এই ​​চার্জার দিয়ে কোন গাড়ি কাজ করে?

উত্তর: CCS বা GB/T-এর মাধ্যমে ISO 15118 দ্বিমুখী চার্জিং সমর্থন করে এমন যেকোনো EV - প্রথমে আপনার গাড়ির V2G সমর্থন তালিকা পরীক্ষা করুন।

প্রশ্নঃ গ্রিডের সাথে সংযোগ করা কি বৈধ?

উত্তর: ইইউ এবং যুক্তরাজ্যের বাজারে, হ্যাঁ, সিই এবং টিইউভি চিহ্ন এবং লাইসেন্সপ্রাপ্ত ইলেকট্রিশিয়ানের ইনস্টলেশন সহ।

প্রশ্নঃ ট্যারিফের উপর আমি কতটা সঞ্চয় করতে পারি?

উত্তর: 20-30 সেন্ট পিক-ভ্যালি স্প্রেড সহ, একটি সন্ধ্যায় স্রাব প্রতি সেশনে 1-2 ইউরো, মাসে 30-60 ইউরো সাশ্রয় করে৷

প্রশ্নঃ আমার ইন্টারনেট ডাউন হলে কি হবে?

উত্তর: অফলাইন বাধ্যতামূলক শুরু স্থানীয় প্রমাণীকরণের সাথে কাজ করে চার্জিং এবং ডিসচার্জ করে রাখে; বিলিং পরে ধরা হয়.

প্রশ্নঃ আমার কি বাড়ির জন্য আলাদা ইনভার্টার দরকার?

A: না - দ্বিমুখী পর্যায়টি DC কে AC থেকে উল্টে দেয়। প্যানেলে আপনার একটি ট্রান্সফার সুইচ বা এসি কাপলিং প্রয়োজন।

প্রশ্ন: আমি কি পরে 22kW এ প্রসারিত করতে পারি?

উত্তর: না, AF-DC-07 7kW এ স্থির করা হয়েছে। আরও কিছুর জন্য 30kW বা 60kW AMPPAL মডেল পর্যন্ত ধাপ করুন।
