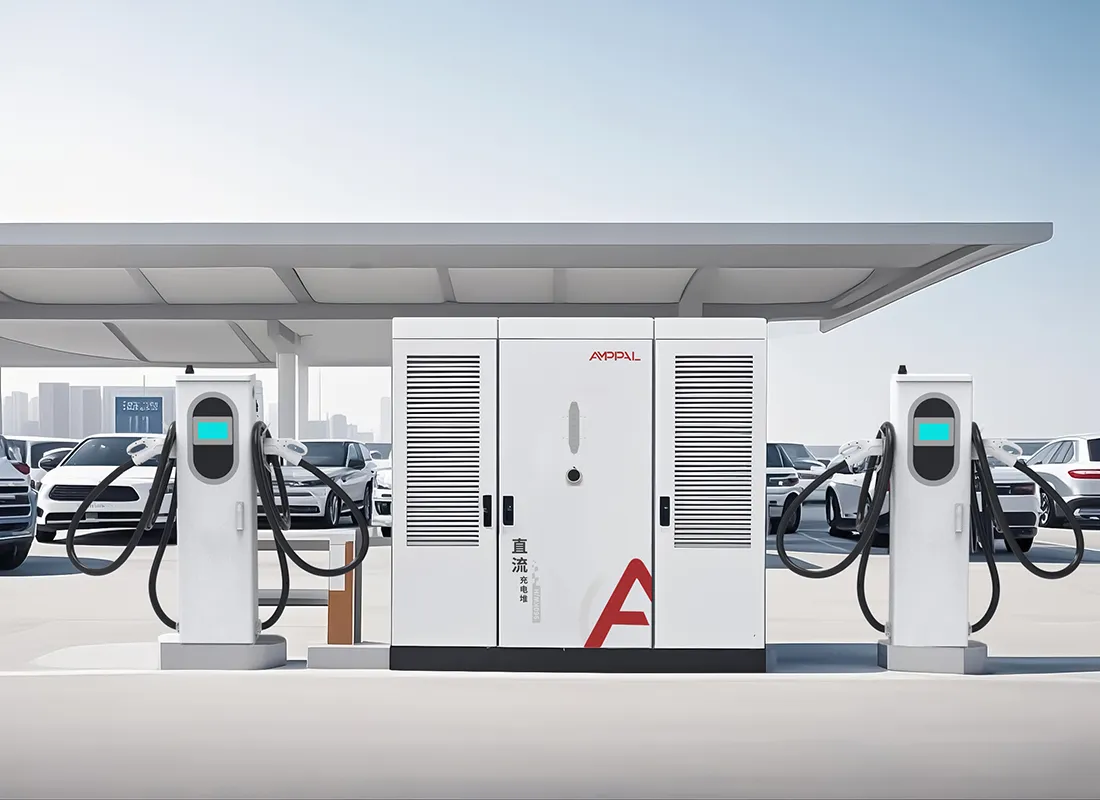

হেভি-ডিউটি ​​ফ্লিটের জন্য 600kW লিকুইড-কুলড আল্ট্রা-ফাস্ট ইভি চার্জিং সিস্টেম

AF-DC-600 কী এবং এটি কী সংকেত দেয়

AF-DC-600 হল একটি 600kW এর লিকুইড-কুলড চার্জিং স্ট্যাক যেখানে ইন্ডাস্ট্রি যে দিকে যাচ্ছে, শুধু আজ যেখানে আছে তার সাথে মেলে। এর 600A লিকুইড-কুলড টার্মিনালগুলি সংযোগকারী জ্যামিতি অনুসরণ করে যা AMPPAL নিজেই এপ্রিল 2025 সালে ক্যান্টন ফেয়ারে প্রস্তাব করেছিল, একটি প্রস্তাব যা আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (IEC) বিশেষজ্ঞদের দৃষ্টি আকর্ষণ করেছিল।

একটি স্ট্যান্ডার্ড 60kW এর চেয়ে 600kW এ বেশি গুরুত্বপূর্ণ। যে কোনো প্রস্তুতকারক একটি বড় শক্তি মডিউল নির্মাণ করতে পারেন; আসল প্রশ্ন হল ড্রাইভারের হাতে থাকা প্লাগটি আজও আপনার উত্তরসূরি 2030 সালে যে স্টেশনটি তৈরি করবে তার সাথে মানানসই হবে কিনা। AMPPAL ঠিক সেই ইন্টারফেস প্রশ্নের পিছনে তার ইঞ্জিনিয়ারিং ওজন রাখতে বেছে নিয়েছে।

এই স্ট্যাকটি কংক্রিট ফলাফল: একটি 600kW পাওয়ার পুল, 600A তরল বন্দুক, OCPP 1.6/2.0 টেলিমেট্রি, এবং সংযোগকারীর বিবর্তনের এক দশক বেঁচে থাকার জন্য ডিজাইন করা একটি ইন্টারফেস।

প্রস্তাবটি শারীরিক স্তরটি কভার করে যা বেশিরভাগ বিক্রেতারা এড়িয়ে যান: কুল্যান্ট ফিটিং এবং যোগাযোগের লেআউট যা সিদ্ধান্ত নেয় যে নির্মাতার A থেকে একটি বন্দুক প্রস্তুতকারকের B এর একটি স্টেশনের সাথে মিলিত হয় কিনা। সেই স্তরটি ছাড়া, প্রতিটি 600A স্থাপনার একটি দ্বীপে পরিণত হওয়ার ঝুঁকি রয়েছে যা শুধুমাত্র তার নিজস্ব ব্র্যান্ড পরিবেশন করতে পারে।

কেন স্ট্যান্ডার্ড-লেড ইঞ্জিনিয়ারিং 600kW-তে গুরুত্বপূর্ণ

ইন্টারফেসের দীর্ঘায়ু: লিকুইড-কুলড কানেক্টরটি AMPPAL স্ট্যান্ডার্ড প্রস্তাব অনুসরণ করে, তাই এখন কেনা হার্ডওয়্যার স্ট্যান্ডার্ড পরিপক্ক হওয়ার সাথে সাথে সামঞ্জস্যপূর্ণ থাকে।

600A টেকসই আউটপুট প্রতিটি টার্মিনাল থেকে, সিল করা কুল্যান্ট লুপের সাথে তারের এবং বন্দুকটি 45°C এর নিচে।

600kW পুল ক্ষমতা চারটি 150kW-শ্রেণীর সেশন বা একটি পূর্ণ-বর্তমান ট্রাক চার্জ পরিবেশন করে; সময়সূচী উভয় ভারসাম্য.

480kW মডেলের মতো S2-শ্রেণীর ক্যাবিনেটে 94.5% সর্বোচ্চ দক্ষতা এবং IP54 সুরক্ষা, অতিরিক্ত জিনিসপত্র এবং প্রশিক্ষণকে সরলীকরণ করে।

প্রতিটি টার্মিনালে সম্পূর্ণ প্রোটোকল কভারেজ — CCS1, CCS2, GB/T, CHAdeMO, NACS — তাই একটি স্ট্যাক একটি মিশ্র বাজারকে কভার করে।

দূরবর্তী ডায়াগনস্টিকস সহ OCPP 1.6/2.0, সহজতর করা হয়েছে কারণ ডেটা মডেল ইতিমধ্যেই আন্তঃপ্রক্রিয়াযোগ্য।

নিম্ন রেট্রোফিট ঝুঁকি: যখন স্ট্যান্ডার্ড চূড়ান্ত হয়ে যায়, প্রস্তাবের জন্য নির্মিত স্টেশনগুলির ফার্মওয়্যার আপডেটের প্রয়োজন, নতুন বন্দুক বা প্যাড পুনরায় কাজ নয়।

প্রযুক্তিগত বিশেষ উল্লেখ

কার আজ 600kW দরকার (এবং কে তাড়াতাড়ি)

হেভি-ডিউটি ​​করিডোর স্টেশন যেখানে 800V ট্রাক এবং বাস অপ্রত্যাশিত বিরতিতে আসে।

আঞ্চলিক হাব যেখানে একটি দ্বিতীয় ট্রান্সফরমার যোগ না করেই 150kW গড় চারটি গাড়ি পরিবেশন করতে হবে।

বৈদ্যুতিক দূরপাল্লার ট্রাকগুলির ডিপোগুলি 40-90 মিনিটের মধ্যাহ্নভোজনের সময় চার্জ করে৷

পোর্ট এবং লজিস্টিক ইয়ার্ডগুলি তাদের বহরের জন্য 600A তরল সংযোগকারীগুলিতে মানক করে।

আইইসি-সারিবদ্ধ তরল-কুলিং ইন্টারফেস গ্রহণকারী দেশগুলিতে জাতীয় করিডোর পাইলটরা।

কিভাবে স্ট্যাক এবং স্ট্যান্ডার্ড একসাথে কাজ করে

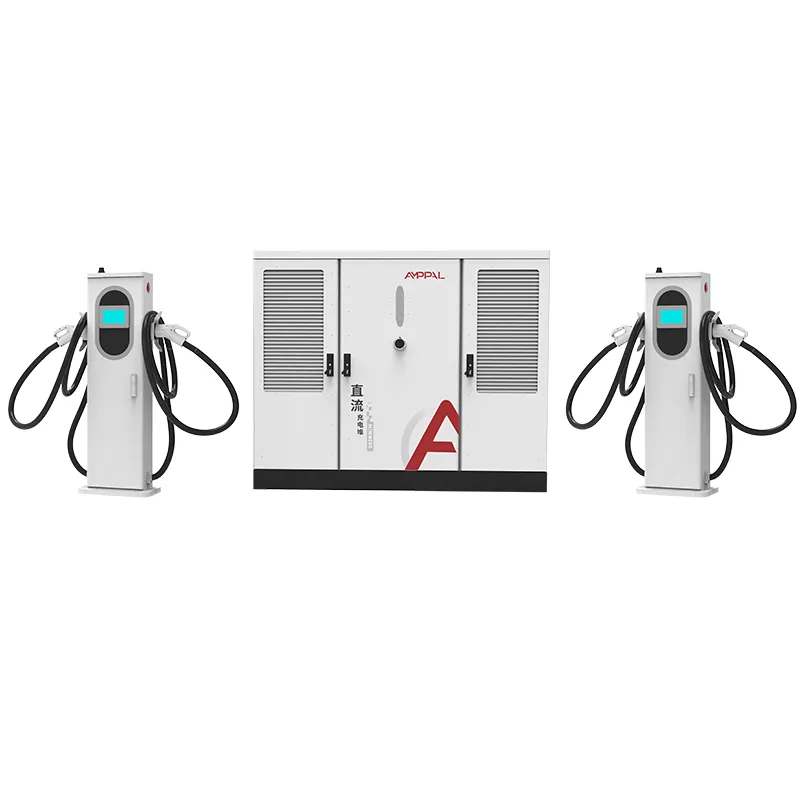

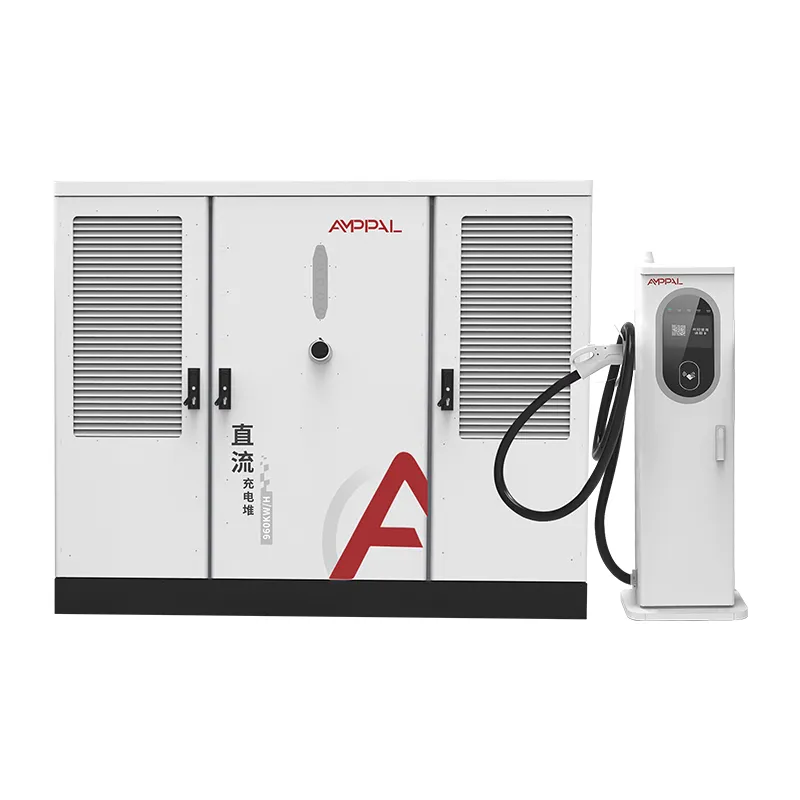

AF-DC-600 S2 পরিবারের বাকি অংশগুলির মতো একই স্থাপত্য চালায়: AC380V±15% ইনপুট, একটি DC বাসে একটি 600kW পাওয়ার মডিউল পুল এবং 600A লিকুইড-কুলড টার্মিনালগুলি সিল করা কুল্যান্ট লুপ সহ৷ শিডিউলার প্রতিটি টার্মিনালকে তার অনুরোধকৃত বর্তমান পুল সীমা পর্যন্ত মঞ্জুর করে।

সংযোগকারীতে ইন্টারফেসের কাজ গুরুত্বপূর্ণ, যেখানে স্ট্যান্ডার্ড প্রস্তাবটি যোগাযোগের বিন্যাস, কুল্যান্ট ফিটিং জ্যামিতি এবং বন্দুক এবং গাড়ির মধ্যে হ্যান্ডশেক ক্রম সংজ্ঞায়িত করে। এটি সেই অংশ যা একটি 2026 ট্রাককে একটি 2031 স্টেশনে প্লাগ করতে দেয় এবং এখনও পরিষ্কারভাবে আলোচনা করতে দেয়৷ প্রতিটি টার্মিনাল বর্তমান হ্যান্ডশেক রিভিশন সহ জাহাজে পাঠানো হয় এবং বন্দুকের ফার্মওয়্যারটি স্ট্যাকের বাকি অংশের মতো OCPP-তে আপডেট হয়।

টেলিমেট্রি পাওয়ার কন্ট্রোল হিসাবে একই OCPP চ্যানেলে রাইড করে, তাই ব্যাকএন্ড কুল্যান্টের তাপমাত্রা, সংযোগকারী চক্র এবং প্রতি টার্মিনাল মডিউল স্বাস্থ্য দেখে — আইইসি ওয়ার্কগ্রুপ স্ট্যান্ডার্ড পরিমার্জিত করার জন্য যে ডেটা ব্যবহার করছে।

শংসাপত্রের বাইরে: AMPPAL স্ট্যান্ডার্ড প্রস্তাব

সম্পূর্ণ CE/TUV/CB/CCC/UL শংসাপত্র সেট সহ AF-DC-600 জাহাজ, এবং তরল সংযোগকারী প্রস্তাবিত ইন্টারফেসের অধীনে আলাদাভাবে প্রত্যয়িত।

প্রতিটি মন্ত্রিসভা 1000VDC এ একটি নিরোধক প্রতিরোধের পরীক্ষা এবং একটি স্থল ধারাবাহিকতা পরীক্ষা সাফ করে।

600kW পুল জুড়ে মডিউল ব্যালেন্স ফ্যাক্টরি লোড ব্যাঙ্কে দুই দিনের ফুল-লোড বার্ন-ইন-এ যাচাই করা হয়।

বন্দুক সহনশীলতা করিডোর ডিউটি ​​পূর্বাভাসের আকারের একটি 20,000-চক্রের নমুনা পরীক্ষা অনুসরণ করে।

প্রতিটি ব্যাচের জন্য IP54 (IEC 60529) এবং সার্জ ইমিউনিটি (IEC 61000-4-5) এ প্রবেশের সুরক্ষা নিশ্চিত করা হয়েছে।

ব্যাচ পরীক্ষার রিপোর্ট বার্ন-ইন থেকে সংযোগকারী লগ সহ ইউনিটের সাথে পাঠানো হয়।

AF-DC-600 এর পিছনে আট ধাপ

S2-শ্রেণীর ঘেরের জন্য শীট ইস্পাত TRUMPF লেজারে কাটা হয়, তারপর CNC-গঠিত হয়।

ক্যাবিনেট পাউডার প্রলিপ্ত বহিরঙ্গন ফিনিস পায়.

মিলিত মডিউল সেট ডেডিকেটেড ডিসি সমাবেশ লাইন বন্ধ আসা.

600A তরল বন্দুক পরিষ্কার বেঞ্চে একত্রিত হয়, এবং কুল্যান্টটি সেই স্টেশনে সিল করা হয়।

বাসবার এবং জোতা টর্ক-নিয়ন্ত্রিত হয়; কুল্যান্ট লুপ চাপ-পরীক্ষিত হয়।

FANUC রোবট হ্যান্ডেল মডিউল বসানো.

ইউনিটটি ফার্মওয়্যার দিয়ে লোড করা হয়েছে এবং OCPP প্রোফাইলটি আপনার ব্যাকএন্ডের জন্য সেট করা আছে।

দুই দিনের বার্ন-ইন এবং 14-পয়েন্ট চেক করার পরেই মন্ত্রিসভা ক্রেট হয়ে যায়।

প্রারম্ভিক গ্রহণকারী বা দ্রুত অনুসরণকারী: আপনি কোনটি?

AF-DC-600 কিনুন যদি আপনি এক দশক ধরে তৈরি করছেন: করিডোর, ট্রাক ফ্লিট বা একটি জাতীয় নেটওয়ার্ক যা 600A তরল ইন্টারফেসে মানসম্মত হবে। প্রাথমিক-মানের হার্ডওয়্যারগুলির একটি রেট্রোফিটের প্রয়োজন হবে না যখন IEC সুপারিশ সংস্থাগুলি তৈরি হয়, এবং করিডোর নেটওয়ার্কগুলি যেগুলি প্রাথমিকভাবে প্রতিশ্রুতিবদ্ধ হয় সেগুলিও মূলধারার চাহিদা আসার আগে সংযোগকারী সরবরাহ বন্ধ করে দেয়।

যখন আপনার সেশনগুলি বেশিরভাগই 250A-শ্রেণীর হয় তখন এটি এড়িয়ে যান: 600kW পুল এবং 600A বন্দুকের কাজের প্রয়োজনের চেয়ে বেশি খরচ হয় এবং একটি 240kW বা 360kW স্ট্যাক একই রাজস্ব উপার্জন করে৷ গ্রিড সংযোগ যখন 600kW টিকিয়ে রাখতে পারে না তখনও এটি এড়িয়ে যান, কারণ স্ট্যাকটি তার রেটিং এর নিচে নিষ্ক্রিয় হয়ে যাবে।

আপনি যদি দ্রুত-অনুসরণকারী টাইপের হন, চূড়ান্ত IEC নথিগুলির জন্য অপেক্ষা করা সংরক্ষিত — তবে AF-DC-600 ইতিমধ্যেই AMPPAL প্রস্তাবিত জ্যামিতি প্রেরণ করে, তাই অপেক্ষা প্রধানত কাগজ কেনে, হার্ডওয়্যার পরিবর্তন নয়।

স্ট্যান্ডার্ডে একটি ভয়েস সহ একটি সরবরাহকারী নির্বাচন করা

AMPPAL 2025 সালের এপ্রিল মাসে ক্যান্টন ফেয়ারে লিকুইড-কুলড ইন্টারফেস প্রস্তাব উপস্থাপন করেছে এবং এটি গ্লোবাল লিকুইড-কুলিং স্ট্যান্ডার্ড কথোপকথনের মূল অবদানকারী।

সৌদি আরবে NEOM-এর সবুজ হাইড্রোজেন প্রকল্প এই একই উৎপাদন লাইন থেকে 500 তরল-ঠান্ডা ইউনিট নিয়েছে।

স্টক বিল্ডগুলি 15-20 কার্যদিবসের মধ্যে প্ল্যান্ট ছেড়ে যায় এবং সর্বনিম্ন অর্ডার এক স্ট্যাক।

AMPPAL-এর নিজস্ব নেটওয়ার্কে 200+ স্টেশনগুলি ইঞ্জিনিয়ারিং টিমকে সংযোগকারী পরিধানের ক্ষেত্রের ডেটা দেয়৷

EXW, FOB Ningbo বা CIF মূল্য নির্ধারণ করা একজন নামধারী প্রকৌশলী যিনি কমিশনিং এর মাধ্যমে থাকেন।

S2-ক্লাস শিপিং: ক্রেট, বোল্ট এবং নথি

1850 x 1850 x 1000 মিমি এর AF-DC-600 ক্যাবিনেট একটি চাঙ্গা প্লাইউড ক্রেটে, প্রতিটি 600A তরল টার্মিনাল একটি ফোম-রেখাযুক্ত, কুল্যান্ট-সিল করা বাক্সে রয়েছে।

প্রতি 40-ফুট পাত্রে দুটি টার্মিনাল লোড সহ একটি স্ট্যাক; ফ্লোর রেলে ক্রেটের বোল্ট এবং মোট ওজন প্রতি সেটে 1400-1600kg চলে।

রপ্তানি বান্ডেল EXW, FOB Ningbo বা CIF শর্তে বাণিজ্যিক চালান, প্যাকিং তালিকা, B/L, উত্সের শংসাপত্র এবং প্রতি-ব্যাচ পরীক্ষার রিপোর্ট বহন করে; নিংবো থেকে রটারডাম পর্যন্ত সামুদ্রিক মালবাহী 32-38 দিন চলে এবং বিমান মালবাহী জরুরি একক ইউনিটের জন্য একটি বিকল্প।

দুই বছরের কভার 600A সরঞ্জামের কাছাকাছি নির্মিত

ক্যাবিনেট, টার্মিনাল, মডিউল এবং কুল্যান্ট সার্কিটের উপর 2 বছরের জন্য ওয়্যারেন্টি চলে, ইন্টারফেস-জ্যামিতি পুনঃ-বৈধকরণের সাথে ক্রমবর্ধমান মান অন্তর্ভুক্ত।

কুল্যান্ট রিফিল কিট এবং অতিরিক্ত তরল বন্দুক 3-5 কার্যদিবসের মধ্যে পাঠানো হয়।

ত্রৈমাসিক দূরবর্তী চেক কুল্যান্টের তাপমাত্রা প্রবণতা এবং সংযোগকারী চক্র গণনা দেখে।

একটি ছয় মাসের পরিদর্শন শীট — কুল্যান্ট লেভেল, ক্ল্যাম্প, বন্দুক পরিধান — পাঁচটি ভাষায় সরবরাহ করা হয়।

একটি উত্সর্গীকৃত হোয়াটসঅ্যাপ লাইন আপনাকে বিক্রয়োত্তর ইঞ্জিনিয়ারের সাথে সংযুক্ত করে, ফাইলে আপনার সিরিয়াল নম্বরগুলি সহ।

অপারেটিং হাই-কারেন্ট স্ট্যাক: ভুল বনাম ডান

ভুল: AF-DC-600 বন্দুকের সাথে অন্য ব্র্যান্ডের যেকোন 600A সংযোগকারীকে অনুমান করা। ডান: মিলে যাওয়া AMPPAL সংযোগকারী ব্যবহার করুন; হ্যান্ডশেক এবং কুল্যান্ট ফিটিং প্রস্তাবিত মান অনুসরণ করে, মালিকানা শর্টকাট নয়।

ভুল: একটি 400A-রেটেড গ্রিড ফিডে পূর্ণ 600kW-এ স্ট্যাক চালানো। ডানদিকে: সংযোগের সাথে মেলে HMI তে ইনপুট সীমা সেট করুন; নির্ধারণকারী এটিকে সম্মান করে।

ভুল: তরল বন্দুকটিকে এয়ার বন্দুকের মতো ব্যবহার করা এবং এটিকে শক্ত করে কুণ্ডলী করা। ডানদিকে: ডক হুকে ঝুলিয়ে রাখুন; টাইট কয়েল কুল্যান্ট পায়ের পাতার মোজাবিশেষ.

ভুল: সংযোগকারী চক্র লগিং এড়িয়ে যাওয়া। ডান: প্রতি-টার্মিনাল চক্র গণনা ত্রৈমাসিক পর্যালোচনা করুন; এটি প্রায় 10% নির্ভুলতার মধ্যে বন্দুক প্রতিস্থাপনের পূর্বাভাস দেয়।

ভুল: সাইটে OCPP সংস্করণ পরীক্ষা না করে ফার্মওয়্যার আপডেট করা হচ্ছে। ডান: প্রথমে ব্যাকএন্ড প্রোফাইলের সাথে মিল করুন; স্ট্যাক 1.6 এবং 2.0 সমর্থন করে কিন্তু তারা কনফিগারে স্যুইচ করে।

প্রারম্ভিক 600kW স্থাপনার কণ্ঠস্বর

তুর্কি মোটরওয়ে অপারেটর 2025 সালের সেপ্টেম্বরে একটি ট্রায়াল করিডোরে একটি AF-DC-600 ইনস্টল করেছিল। তাদের ইঞ্জিনিয়ারিং ম্যানেজার বলেছিলেন যে আইইসি-সারিবদ্ধ সংযোগকারীটি সিদ্ধান্ত নেওয়ার কারণ ছিল, কারণ এর আগে 350kW ট্রায়াল একটি মালিকানাধীন প্লাগ ব্যবহার করেছিল যা তাদের আটকে রেখেছিল। অভিযোগ: 480kW S2 এর চেয়ে কমিশনিং এক সপ্তাহ বেশি সময় নেয় কারণ গ্রিড অপারেটর অতিরিক্ত সুরক্ষা অধ্যয়ন চেয়েছিল। তারা এখন বিপরীত দিকের জন্য দ্বিতীয় ইউনিটের পরিকল্পনা করছে।

একটি নরওয়েজিয়ান ডিপো চার্জিং ইলেকট্রিক সেমিস তিনটি ট্রাকের লাঞ্চ টাইম চার্জ করার জন্য স্ট্যাক ব্যবহার করে। চার-লেনের শিডিউলারের ভারসাম্য নির্দিষ্ট হিসাবে কাজ করেছিল, এবং ট্রাকগুলি প্রায় 40 মিনিটের মধ্যে 20% থেকে 80% চার্জে চলে গিয়েছিল; সাইট ম্যানেজার উল্লেখ করেছেন যে সিল করা কুল্যান্ট লুপের জন্য ছয় মাসে এক স্তরের চেক করা দরকার, সাপ্তাহিক জলের টপ-আপগুলি নয় যা তারা আশা করেছিল।

একজন কাজাখস্তান করিডোর ডেভেলপার ক্যান্টন ফেয়ার মিটিংয়ের ঠিক পরেই দুটি ইউনিট কিনেছিলেন যেখানে AMPPAL প্রস্তাবটি উপস্থাপন করেছিল। তাদের সিইও বলেছেন যে একটি স্ট্যান্ডার্ড অবদানকারীর কাছ থেকে কেনা একজন অনুসরণকারীর কাছ থেকে কেনার চেয়ে নিরাপদ বোধ করে এবং তারা প্রথম পাঠানোর আগে একটি তৃতীয় ইউনিট অর্ডার করেছিল।

স্ট্যান্ডার্ড FAQ: আটটি সোজা উত্তর

প্রশ্ন: ক্যান্টন ফেয়ারে AMPPAL ঠিক কী প্রস্তাব করেছিল?

উত্তর: একটি তরল-কুলড চার্জিং ইন্টারফেস স্ট্যান্ডার্ড কভারিং সংযোগকারী জ্যামিতি, কুল্যান্ট ফিটিং এবং হ্যান্ডশেক প্রোটোকল; প্রস্তাবে আগ্রহ দেখিয়েছেন আইইসি বিশেষজ্ঞরা।

প্রশ্ন: AF-DC-600 কি আজকের গাড়ির সাথে কাজ করে?

উত্তর: হ্যাঁ, প্রতিটি টার্মিনাল CCS1, CCS2, GB/T, CHAdeMO এবং NACS সমর্থন করে, তাই আজকের ফ্লিট চার্জ সাধারণত।

প্রশ্ন: IEC মান চূড়ান্ত হলে কী পরিবর্তন হয়?

একটি: সম্ভবত ফার্মওয়্যার এবং পরীক্ষা আপডেট; হার্ডওয়্যার জ্যামিতি AMPPAL প্রস্তাবিত পণ্য ইতিমধ্যেই আছে, তাই শারীরিক সংযোগকারী পরিবর্তন হয় না.

প্রশ্ন: একটি স্ট্যাক একবারে চারটি গাড়ি পরিবেশন করতে পারে?

উত্তর: হ্যাঁ, 600KW পুলটি 8 টার্মিনাল পর্যন্ত বিভক্ত, 600A তরল লেনকে অগ্রাধিকার দেওয়া হয়েছে।

প্রশ্ন: গ্রিড থেকে ইনস্টলেশনের কী প্রয়োজন?

A: AC380V±15% তিন-ফেজ; সম্পূর্ণ আউটপুট প্রতি ফেজে প্রায় 910A টানে, তাই বেশিরভাগ সাইট একটি ট্রান্সফরমার পরিকল্পনা করে।

প্রশ্ন: কুল্যান্ট কি একটি সংঘর্ষে নিরাপদ?

উত্তর: ব্যবহৃত ভলিউমগুলিতে তরলটি অস্তরক এবং অ-বিষাক্ত, এবং লুপটি সিল করা এবং চাপ-পরীক্ষিত।

প্রশ্ন: আমরা কত দ্রুত ডেলিভারি নিতে পারি?

উত্তর: আমানত জমা হওয়ার পর প্রায় তিন থেকে চার সপ্তাহ (15-20 কার্যদিবস) স্টক তৈরির জন্য।

প্রশ্ন: ওয়ারেন্টি কি ভবিষ্যতের স্ট্যান্ডার্ড আপডেটগুলি কভার করে?

উত্তর: ফার্মওয়্যার আপডেটগুলি 2 বছরের জন্য বিনামূল্যে, এবং হার্ডওয়্যার জ্যামিতি ইতিমধ্যে প্রস্তাবিত মানগুলির সাথে মেলে৷
